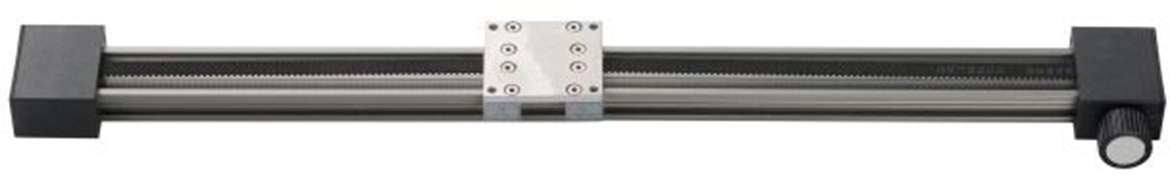

Módulo lineal por correa drylin® ZLW

ZLW Los módulos lineales ZLW-1040 de drylin® ofrecen excelentes resultados en una amplia variedad de posicionamientos. La altura de instalación no supera los 45 mm. Longitud de carrera es variable (máximo 1000 mm). El carro está disponible en 3 tamaños. drylin® ZLW-1040 se encuentra disponible en la versión «básica 02» y «estándar 02». econ SerieTambién disponible como modelo básico de la serie económica.

Adecuados para estos artículos:

Resumen de la gama de productos drylin® E

Información técnica, par de propulsión, diseño del módulo lineal accionado por correa

Información técnica de drylin® ZLW
drylin® ZLW - Par de accionamiento y carga
Diseño del módulo lineal por correa drylin® ZLW

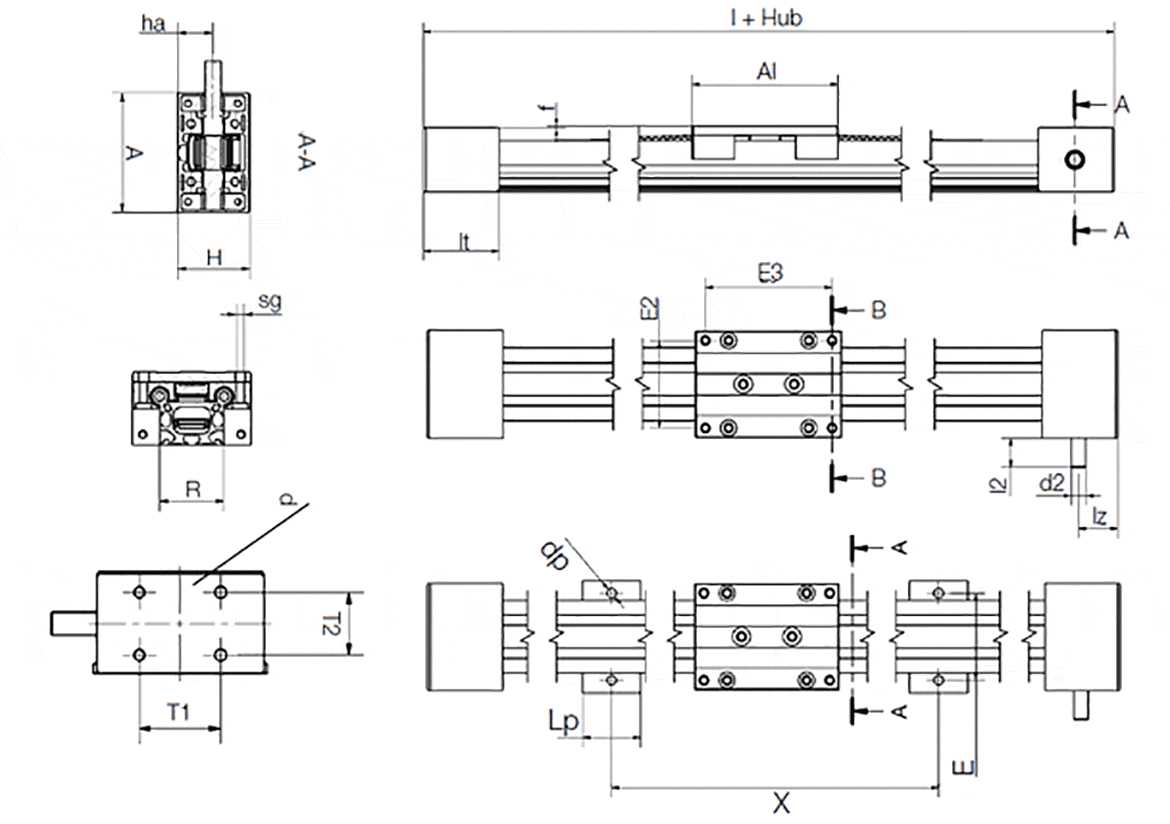

Módulos lineales ZLW accionados con correa dentada

L max.:



Tamaños [mm]

Nº de art. Peso
sin
carrera
[kg]		 Peso
con 100 mm
de carrera
(kg)		 Máx.
longitud
de carrera
(mm)		 A
-0,3		 Al H E2
±0,15		 l hc E3
±0,15		 R
±0,15		 f Precio unitario
por
recorrido de
100 mm
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-100-L/R (1) 0,9 0,14 2000 74 100 45 60 204 22,5 87 40 1 900,33 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-E-100-L (1) 0,7 0,14 1000 74 100 45 60 204 22,5 87 40 1 642,60 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-B-100-R (1) 0,9 0,14 2000 74 100 45 60 204 22,5 87 40 1 848,79 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-B-100-L (1) 0,9 0,14 2000 74 100 45 60 204 22,5 87 40 1 848,79 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-S-100-L/R (2) 1 0,14 2000 74 100 45 60 204 22,5 87 40 1 1.603,29 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-100-L (2) 1 0,14 2000 74 100 45 60 204 22,5 87 40 1 1.551,74 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-150-L (1) 0,9 0,14 2000 74 150 45 60 254 22,5 137 40 1 911,06 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-100-R (2) 1 0,14 2000 74 100 45 60 204 22,5 87 40 1 1.551,74 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-B-150-R (1) 0,9 0,14 2000 74 150 45 60 254 22,5 137 40 1 911,07 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-150-L/R (1) 0,9 0,14 2000 74 150 45 60 254 22,5 137 40 1 962,61 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-150-L (2) 1 0,14 2000 74 150 45 60 254 22,5 137 40 1 1.614,03 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-150-R (2) 1 0,14 2000 74 150 45 60 254 22,5 137 40 1 1.614,03 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-S-150-L/R (2) 1 0,14 2000 74 150 45 60 254 22,5 137 40 1 1.665,57 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-200-L (1) 0,9 0,14 2000 74 200 45 60 304 22,5 187 40 1 919,66 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-200-R (1) 0,9 0,14 2000 74 200 45 60 304 22,5 187 40 1 919,66 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-200-L/R (1) 0,9 0,14 2000 74 200 45 60 304 22,5 187 40 1 971,20 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-200-L (2) 1 0,14 2000 74 200 45 60 304 22,5 187 40 1 1.622,62 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-200-R (2) 1 0,14 2000 74 200 45 60 304 22,5 187 40 1 1.622,62 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-S-200-L/R (2) 1 0,14 2000 74 200 45 60 304 22,5 187 40 1 1.674,16 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

(1) Medida d2: 6mm cuadrado / con adaptador Ø10mm y medida X a elegir
(2) Medida X a elegir

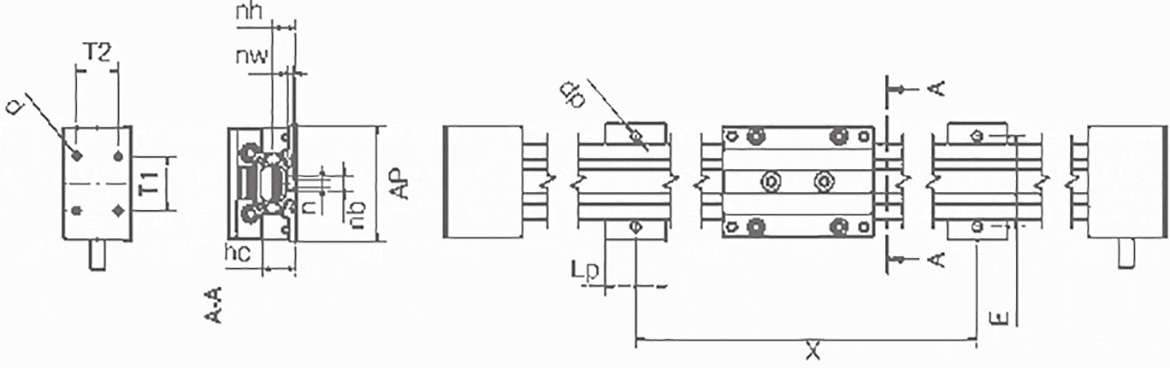

Medidas de montaje (mm)

Nº de art. lt
±0,3		 sg ha lz l2 d2 X E
±0,2		 AP
-l		 LP dp n nb nw nh T1 T2 d
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-100-L/R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-E-100-L (1) 52 M6 22 27 20 10 Neopreno con fibra de vidrio 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-B-100-R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-B-100-L (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-S-100-L/R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-100-L (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-150-L (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-100-R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-B-150-R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-150-L/R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-150-L (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-150-R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-S-150-L/R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-200-L (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-200-R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-B-200-L/R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-200-L (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
listo para enviar en 3-4 días laborales desde Alemania ZLW-1040-02-S-200-R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Plazos de entrega bajo petición, ¡Consúltenos! ZLW-1040-02-S-200-L/R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

(1) Medida d2: 6mm cuadrado / con adaptador Ø10mm y medida X a elegir
(2) Medida X a elegir

El punto X funciona como referencia del observador para determinar la posición del eje de accionamiento (derecha o izquierda).
1 = eje de accionamiento izquierda
2 = eje de accionamiento derecha
x = en la línea de visión del eje de accionamiento

ZLW-1040:

Clave de pedido

ZLW             Módulos lineales con correa drylin® W
  -1040           Tamaño 1040 (diámetro del eje del guiado 10 mm /Distancia de eje 40 mm)
    -02         01 = Cojinete de plástico en desviación
02 = rodamiento de bolas en desviación
      -B       B = Basic
S = Estándar
        -100     Longitud de carro en tamaño de instalación 1040:
Estándar 100 mm / cargo adicional para las opciones 150 / 200 mm)
          -L   L = punta del husillo a la izquierda
R = punta del husillo a la derecha
L/R = punta del husillo a ambos lados
            -XX Longitud de la carrera en mm

Posibilidades de sujeción drylin® ZLW
