Eje lineal en miniatura drylin® SLN-27-03 / SLN-27-04 / SLN-27-05

Piezas individuales fabricadas en aluminio o en plástico

Completamente libre de lubricación

Husillo con soporte de cojinete de fricción

Diseño compacto

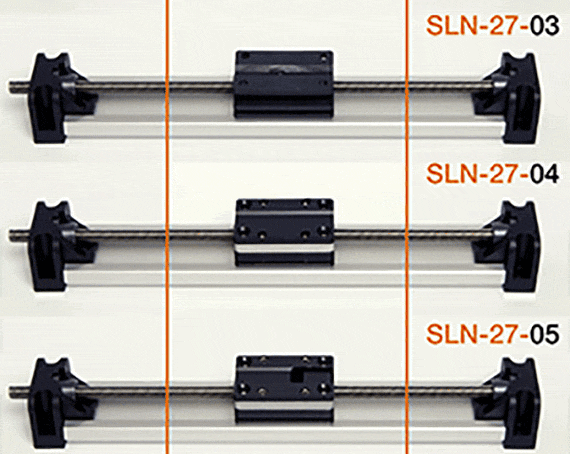

Mesa lineal en miniatura

SLN-27-03 Modelo inicial con carro básico fabricado con plástico igus®econ Serie
SLN-27-04 Carro con ajuste de holgura y asiento manual

SLN-27-05 Carro con pretensado axial y ajuste de holgura y asiento manual

Accesorios disponibles
Paso M5x0,8 (0008) o rosca de paso largo Sg 5x5 (0050)

Áreas de aplicación: Movimiento de alimentación ligero, ajuste del sensor, tareas de manejo simples en ingeniería de equipos y tecnología de laboratorio.

Gráfico de la mesa lineal en miniatura
Productos de la gama:
Art. n.º:
Información técnica
Número de pedido Máx.
longitud de carrera
Peso Adicional
(por cada 100 mm)
Máx. capacidad de carga estática
Máx.
velocidad
Máx.
par de accionamiento

    [g] [g] axial[N] radial[N] [h/min] [Nm]
 SLN-27-03-0008 250 50 40 10 40 100 0,1 a petición
 SLN-27-03-0025 250 50 40 10 40 100 0,1 a petición
 SLN-27-03-0051 250 50 40 10 40 100 0,2 a petición
 SLN-27-03-0127 250 50 40 10 40 100 0,3 a petición
 SLN-27-03-0254 250 50 40 10 40 100 0,4 a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Expertos PDF Consulta de precio Precios escalonados myCatalog
Tamaños [mm]
Número de pedido A Al H E1 E2 E3 l hw lt lb ts tg T d2 l2 ha
  ±0,2 -0,1 ±0,2 ±0,15 ±0,15 ±0,15   ±0,2 ±0,2
 SLN-27-03-0008 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 M5 5 15 14,5 a petición
 SLN-27-03-0025 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x2,54 6,35 15 14,5 a petición
 SLN-27-03-0051 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x5,07 6,35 15 14,5 a petición
 SLN-27-03-0127 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x12,7 6,35 15 14,5 a petición
 SLN-27-03-0254 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x25,4 6,35 15 14,5 a petición
