Pórticos drylin® E montados desde almacén

Planos, lineales, multieje

Los pórticos son sistemas formados por varios actuadores lineales que en su conjunto producen movimientos multidimensionales. igus® ofrece tres tipos de pórticos para gran cantidad de aplicaciones diferentes: pórticos planos, pórticos lineales y pórticos de tres ejes. Entre otros componentes, los pórticos drylin® cuentan con actuadores accionados por correa o husillo y motores paso a paso NEMA.

Accionamiento mediante correa dentada o husillo

Suministrados directamente desde almacén

Instalación rápida

Longitud de carrera definida

Módulo cantilever GRW con módulo lineal drylin® ZLW accionado por correa dentada


Aplicaciones típicas:Automatización, estaciones de medición, sistemas de posicionamiento

24h

Disponibilidad directa desde almacén

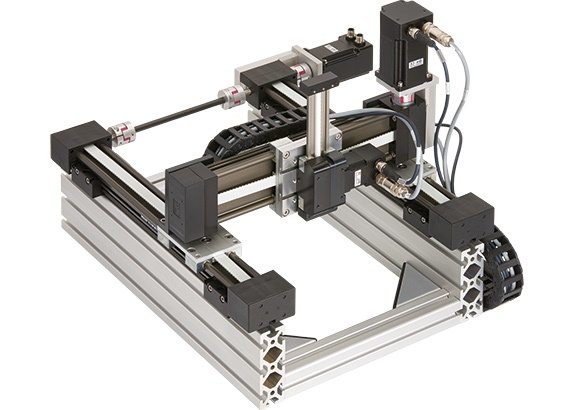

Muestra de la gama de pórticos de igus®

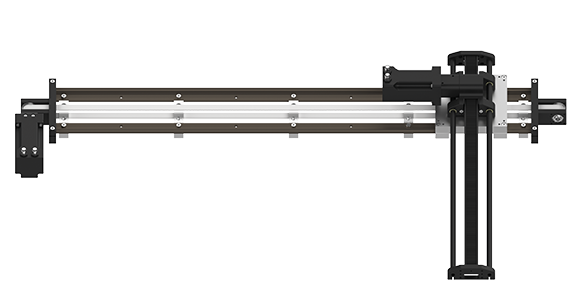

Pórtico lineal:

Pórtico lineal

Ejemplos de aplicación:

Pick and place

Tecnología de etiquetado

Sistemas de clasificación

Identificación en microelectrónica y equipos médicos

Pórtico lineal

A = pérdida de carrera con un sensor final: 20 mm
B = pérdida de carrera con un sensor final: 3 mm



Ventajas:

Instalación fácil

El sensor de posición puede alojarse a lo largo de todo el raíl mediante ranuras

Kit modular con un módulo cantilever listo para usar

Todo desde un mismo proveedor


Cuándo utilizar pórticos lineales de igus®:

Cargas de hasta 2,5 kg

Tareas con una precisión aprox. de 0,2 mm

Velocidades de hasta 1 m/s


Datos técnicos
Área de trabajo: 500 x 100 mm
Velocidad máx.: 1,0 m/s
Aceleración máx.: 3,0 m/s²
Repetibilidad: 0,2 mm
Capacidad de carga: 10 N

Referencia
 DLE-LG-0001 - a petición
 DLE-LG-0002 - a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Expertos PDF Consulta de precio Precios escalonados myCatalog


Descargar datos CAD

DLE-LG-0001.zip

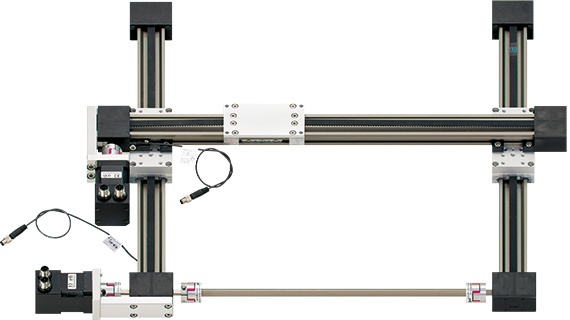

Pórtico tridimensional:

Pórtico tridimensional

Ejemplos de aplicación:

Sistemas de inspección y control de calidad

Tecnología de etiquetado

Equipos de medición y testaje, marcado de productos


Ventajas:

Instalación fácil

El sensor de posición puede alojarse a lo largo de todo el raíl mediante ranuras

Kit modular con un módulo cantilever listo para usar

Todo desde un mismo proveedor


Serie económicaTambién disponible como modelo básico de la serie económica. Cuándo utilizar pórticos planos en H de igus®:

Capacidad de carga de hasta 80 N

Tareas con una precisión aprox. de 0,5 mm

Velocidades de hasta 1,5 m/s


Datos técnicos
Área de trabajo: 300 x 300 mm
Velocidad máx.: 1,5 m/s
Aceleración máx.: 10 m/s²
Repetibilidad: 0,3 mm
Capacidad de carga: 80 N

Pórtico de tres ejes

DLE-FG-0002
A = pérdida de carrera con un sensor final: 20 mm
B = pérdida de carrera con un sensor final: 20 mm


Pórtico de tres ejes

DLE-FG-0001
A = pérdida de carrera con un sensor final: 20 mm
B = pérdida de carrera con un sensor final: 20 mm


Referencia
 DLE-FG-0002 - a petición
 DLE-FG-0001 - a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Expertos PDF Consulta de precio Precios escalonados myCatalog


Descargar datos CAD

DLE-FG-0001.zip


Descargar datos CAD

DLE-FG-0002.zip

Datos técnicos
Área de trabajo: 500 x 500 mm
Velocidad máx.: 0,5 m/s
Aceleración máx.: 1 m/s²
Repetibilidad: 1 mm
Capacidad de carga: 10 N

Pórticos de tres ejes

DLE-FG-0003


Referencia
 DLE-FG-0003 a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Expertos Consulta de precio Precios escalonados myCatalog

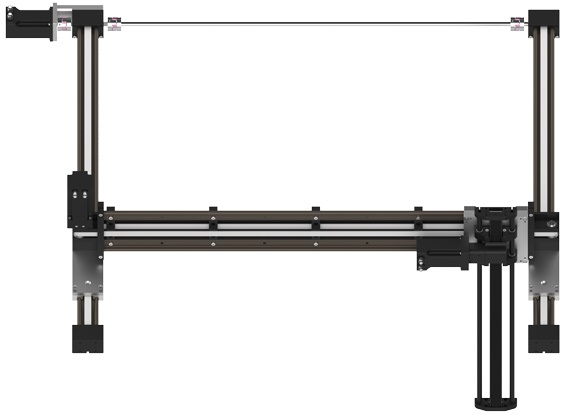

Pórtico de tres ejes:

Pórtico de tres ejes

Ejemplos de aplicación:

Sistemas de inspección y control de calidad

Tecnología de manipulación y montaje

Identificación en microelectrónica y equipos médicos

Manipulación de componentes de tamaño reducido

Tareas sencillas de manipulación


Ventajas:

Instalación fácil

El sensor de posición puede alojarse a lo largo de todo el raíl mediante ranuras

Kit modular con un módulo cantilever listo para usar

Todo desde un mismo proveedor


Cuándo utilizar el pórtico de tres ejes de igus®:

Cargas de hasta 2,5 kg

Tareas con una precisión aprox. de 0,8 mm

Velocidades de hasta 0,5 m/s


Pórtico lineal
DLE-RG-0001
Pórtico lineal
DLE-RG-0002
Referencia
 DLE-RG-0001 - a petición
 DLE-RG-0002 - a petición
 DLE-RG-0003 - a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Expertos PDF Consulta de precio Precios escalonados myCatalog


Descargar datos CAD

DLE-RG-0001.zip


Descargar datos CAD

DLE-FG-0002.zip
Más información:
drylin® ZLW
Configurar y solicitar pórticos drylin® E
