Accesorios TRC, TRE y TRL: soportes de montaje


Opción: soporte de montaje estándar

  • Montaje rápido y simple
  • Los menores tiempos de paradas de máquinas para el reemplazo de una triflex® R completa
  • Soporte de montaje disponible con (1) dientes de descarga de tensión
  • Soporte de montaje también disponible como (2) conexión intermedia y (3) casquillo pivotante
  • Montaje rápido mediante cerradura de golpe
  • Paso de agujeros adaptados para tipos de robots comunes
  • Terminal en los extremos o fijación intermedia posibles

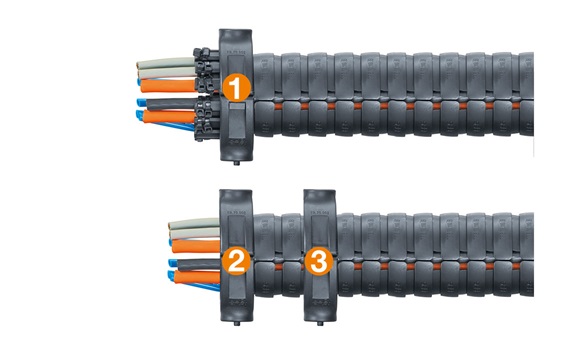

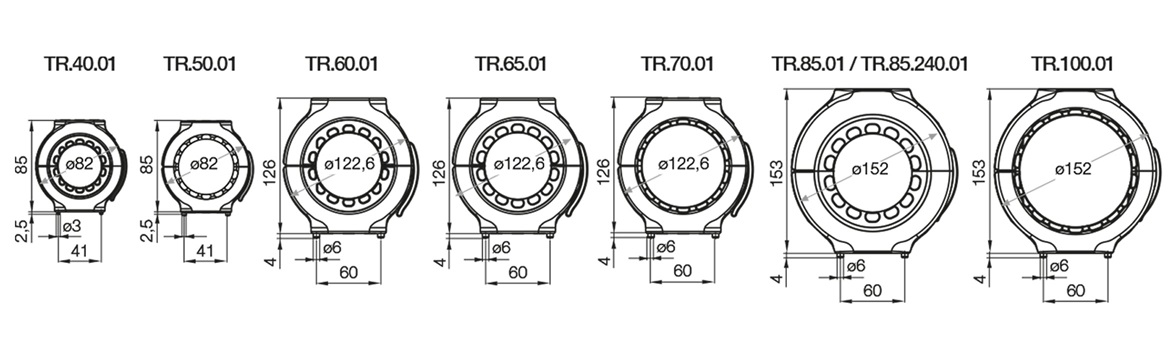

triflex (1) Terminal de montaje con alivio de tensión TR.XX.01

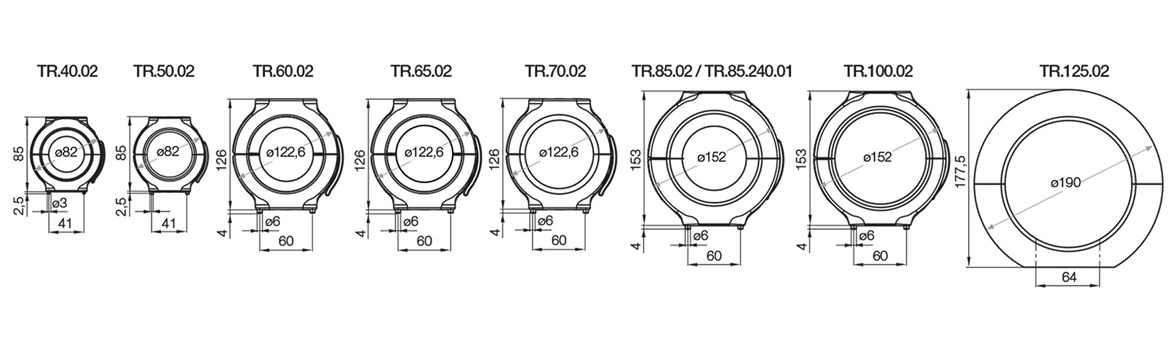

(2) Terminal de montaje como conexión intermedia TR.XX.02
(3) Terminal de montaje sin alivio de tensión TR.XX.02

¡ Alivios de tensión son posibles en el extremo fijo y/ó en el extremo movil!
Estándar: agujero pasante enØ F
Opcional: agujero roscado M6/M8, en acero

Para cadena portacables TRC/TRE/TRL.40

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
listo para enviar en 24 - 48 horas desde Alemania TR.40.01 con peine 17,8 21 13,5 27 84,5 6,5 28,49 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TR.40.02 como soporte intermedio 21 13,5 27 84,5 6,5 28,43 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.60

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
listo para enviar en 24 - 48 horas desde Alemania TR.60.01 con peine 25 32 20 40 126 9 40,19 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TR.60.02 como soporte intermedio 32 20 40 126 9 39,43 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.70

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
listo para enviar en 24 - 48 horas desde Alemania TR.70.01 con alivio de tensión 25 32 20 40 126 9 40,63 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TR.70.02 como soporte intermedio 32 20 40 126 9 39,81 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.85

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
listo para enviar en 24 - 48 horas desde Alemania TR.85.01 con peine 38 35 20 40 155 9 54,55 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TR.85.02 como soporte intermedio 35 20 40 155 9 50,90 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.100

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
listo para enviar en 24 - 48 horas desde Alemania TR.100.01 con peine 38 35 20 40 153 9 52,90 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TR.100.02 como soporte intermedio 35 20 40 155 9 49,34 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.125

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño Ø F [mm]
listo para enviar en 24 - 48 horas desde Alemania TR.125.02 como soporte intermedio 40 0 64 190 9 221,82 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

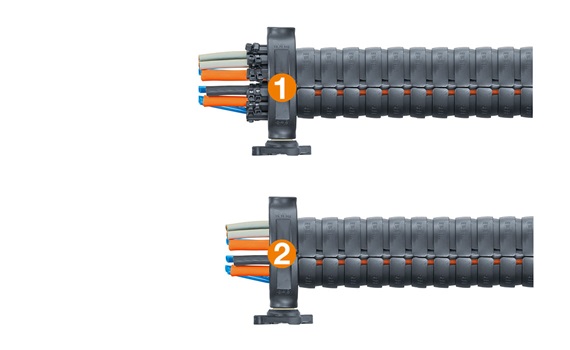

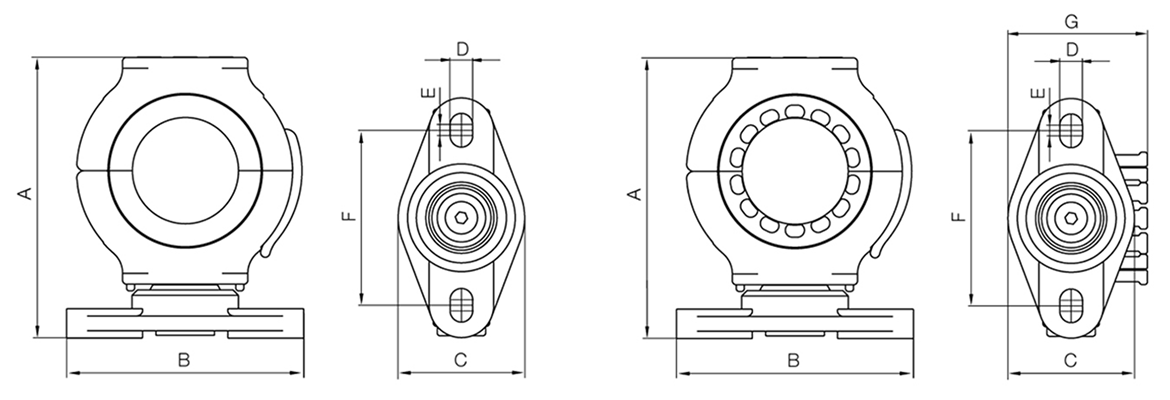

Opción: cojinete pivotante (movimientos suaves)

Es necesario compensar las torsiones y flexiones extremas para asegurar un movimiento más suave de los cables guiados. Esto es particularmente importante para cables con radios de curvatura extremadamente sensibles (p. ej., cable de fibra óptica).

  • 2 versiones (con o sin descarga de tensión)
  • Montaje articulado con casquillo oscilante igubal® libre de mantenimiento
  • Minimización de ciclos críticos de curvatura
  • Movimiento más suave

Para cadena portacables TRC/TRE/TRL.40

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
listo para enviar en 48 - 72 horas desde Alemania TR.40.03 con peine 105 89 47 8,4 4,1 65 51,8 59,96 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.40.04 sin peine 105 89 47 8,4 4,1 65 51,8 59,90 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.40.07 sin peine 108 89 46 32 47 65 8,4 62,83 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.60

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
listo para enviar en 48 - 72 horas desde Alemania TR.60.03 con peine para alivio de tensión 152 118 65 10,5 5,5 87,5 73,5 79,15 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.60.04 sin peine 152 118 65 10,5 5,5 87,5 73,5 78,39 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.60.07 sin peine 156 118 118 50 65 87,5 10,5 85,41 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.70

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
listo para enviar en 48 - 72 horas desde Alemania TR.70.07 sin peine 183 118 86 70 65 87,5 10,5 93,42 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.70.03 con peine 152 118 65 10,5 5,5 87,5 73,5 79,59 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.70.04 sin peine 152 118 65 10,5 5,5 87,5 73,5 78,77 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.85

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
listo para enviar en 48 - 72 horas desde Alemania TR.85.07 sin peine 183 118 100 84 65 87,5 10,5 108,23 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.85.03 con peine 179 118 65 10,5 5,5 87,5 88 89,83 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.85.04 sin peine 179 118 65 10,5 5,5 87,5 0 89,86 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.100

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño C [mm] Tamaño D [mm] Tamaño E [mm] Tamaño F [mm] Tamaño G [mm]
listo para enviar en 48 - 72 horas desde Alemania TR.100.03 con peine para alivio de tensión 179 118 65 10,5 5,5 87,5 88 94,07 USD Añadir a la cesta de la compra
listo para enviar en 48 - 72 horas desde Alemania TR.100.04 sin peine 179 118 65 10,5 5,5 87,5 88 90,38 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

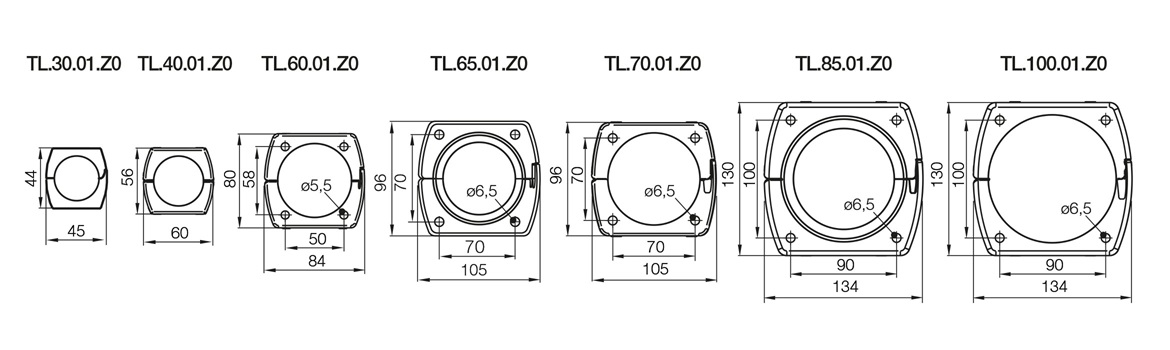

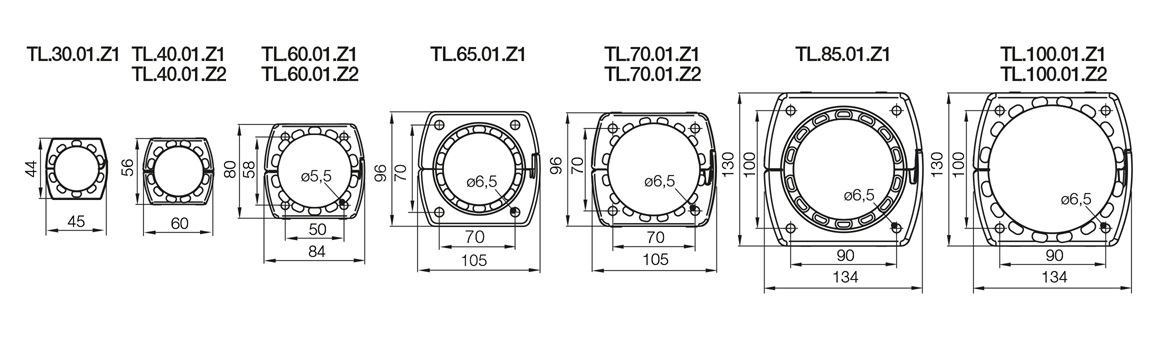

Opción: soporte de montaje light

  • Estándar para la versión TRL, pero también compatible con todas las opciones de triflex® R (TRC/TRE)
  • Soporte de montaje disponible con (1) dientes de descarga de tensión
  • Soporte de montaje también disponible como (2) conexión intermedia
  • Económico y ligero
  • Para cargas y movimientos 3D sencillos
  • Consta de dos mitades; fácil de montar

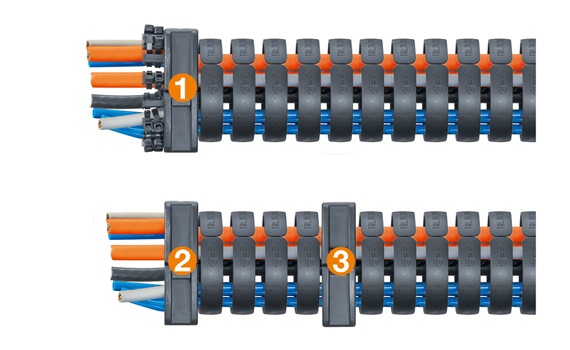

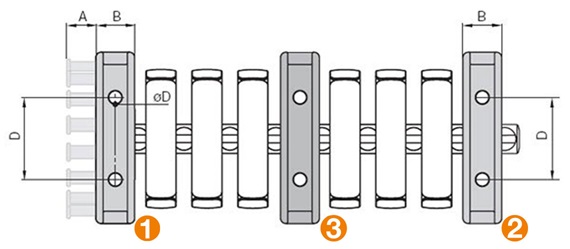

(1) Soporte de montaje con descarga de tensión TL.XX.01.Z2
(2) Soporte de montaje como conexión intermedia TL.XX.01.Z0
(3) Soporte de montaje sin descarga de tensión TL.XX.01.Z0

Para cadena portacables TRC/TRE/TRL.30

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.30.01.Z0 como soporte intermedio 13 24 9,69 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.30.01.Z1 peine corto 12,5 13 24 6,64 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.40

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.40.01.Z2 Alivio de tensión largo 20 14 36 6,74 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.40.01.Z1 Alivio de tensión corto 12,5 14 36 6,65 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.40.01.Z0 como soporte intermedio 14 36 6,55 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.60

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.60.01.Z2 Peine largo para alivio de tensión 27 20 48 11,10 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.60.01.Z0 como soporte intermedio 20 48 10,66 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.60.01.Z1 Peine corto para alivio de tensión 17 20 48 10,94 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.65

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.65.01.Z0 como soporte intermedio 27 64 6,5 12,44 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.65.01.Z1 Peine corto para alivio de tensión 13,5 27 64 6,5 12,73 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.70

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.70.01.Z2 Peine largo 27,5 27 64 18,82 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.70.01.Z0 como soporte intermedio 27 64 18,82 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.70.01.Z1 Peine corto 17,5 27 64 18,82 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.85

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.85.01.Z1 Peine corto 26,5 30 64 6,5 26,23 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.85.01.Z0 como soporte intermedio 30 64 6,5 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para cadena portacables TRC/TRE/TRL.100

Referencia Variante Tamaño A [mm] Tamaño B [mm] Tamaño D [mm] Tamaño E [mm]
listo para enviar en 24 - 48 horas desde Alemania TL.100.01.Z2 Peine largo para alivio de tensión 42,5 30 64 27,58 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.100.01.Z0 como soporte intermedio 30 64 26,13 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania TL.100.01.Z1 Peine corto para alivio de tensión 22,5 30 64 27,08 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

listo para enviar en 24 - 48 horas desde Alemania
listo para enviar en 48 - 72 horas desde Alemania
