Bandeja de soporte de acero para apoyar el ramal inferior de la cadena portacables

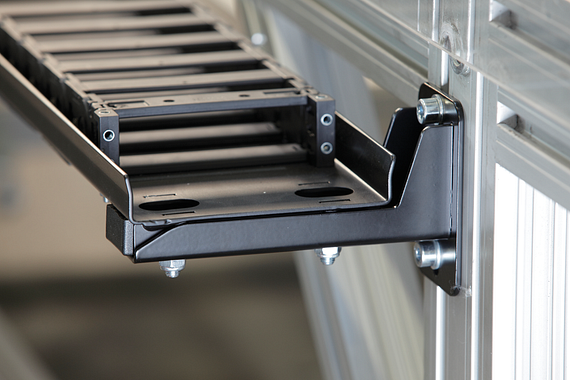

Bandeja de soporte de acero
Bandejas de soporte de acero de una sola pieza para el ramal inferior de la cadena portacables, según sus necesidades y especificaciones. La anchura, la altura y el color que desee: suministramos la cadena portacables adecuada con bandejas de soporte, lista para instalar en su máquina. Ahorre tiempo en el proceso de compra y diseño.
  • Sistema completo listo para instalar
  • Olvídese de los costosos diseños personalizados
  • Fácil de instalar en máquinas, perfiles o soportes en la pared
  • Disponible en dos tipos y cuatro versiones como sistema modular
  • Para muchas anchuras de cadena portacables disponibles en stock, con muchas opciones de instalación

Dos tipos de bandeja de soporte

Tipo 1

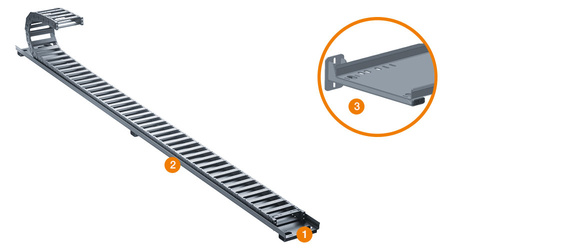

Bandeja de soporte: tipo 1 Serie S9.010. | S9.011.
1. Bandeja de soporte de acero, Tipo 01, longitudes estándar (1 m y 2 m) desde stock
2. Perfiles de montaje cada 975 mm
3. Soporte de pared para una fácil fijación a su aplicación
Anchura exterior del carril BRa: 89-185 mm
Anchura interior del carril BRi: 80-175 mm
Para las siguientes series: E2.26 | E2.38 | 2400/2450/2480/2500 2600/2650/2680/2700 | E4.31L/R4.31L | E4.38L/R4.38L | E4Q.34/H4Q.34 | E4.21 | E4.28/R4.28 | E4.32/H4.32/R4.32 | EF61.29/E61.29 | E6.29/R6.29 | E61.35 | E6.35 | E61.40 | E6.40/R6.40

Tipo 2

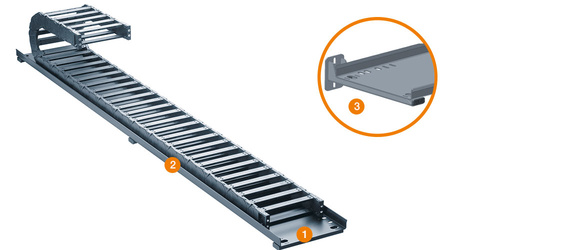

Bandeja de soporte: tipo 2 Serie S9.020. | S9.021.
1. Bandeja de soporte de acero tipo 02 Longitudes estándar disponibles en stock 1 m y 2 m
2. Perfiles de montaje cada 975 mm
3. Soporte de pared para facilitar el montaje en su aplicación
Anchura exterior del carril de guiado BRa: 167-317 mm
Anchura interior del carril de guiado BRi: 156-306 mm
Para las siguientes series: E2.48 | 3400/3450/3480/3500 | E4.48L/R4.48L | E4.64L | E4Q.44/H4Q.44 | E4Q.58/H4Q.58 | E4Q.82/H4Q.82 | E4.42/H4.42/R4.42 | E4.56/H4.56/R4.56 | E4.80/H4.80/R4.80 | 14040/14140/R18840 | 14240/14340 | 14550/14650/19050 | 15050/15150/R19850 | 15250/15350 | E61.52 | E6.52/R6.52 | E61.62 | E6.62 | E61.80 | E6.80

Gama de producto:

Referencia Anchura Bra
[mm]
Bri
[mm]
Ha
listo para enviar en 24-48 horas desde Alemania S9.010.05.1000.0 .05 / .050 89 80 43 247,69 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.05.2000.0 .05 / .050 89 80 43 342,54 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.07.1000.0 .07 / .070 114 105 43 256,21 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.07.2000.0 .07 / .070 114 105 43 355,26 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.10.1000.0 .10 / .100 139 130 43 266,67 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.10.2000.0 .10 / .100 139 130 43 396,39 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.15.2000.0 .15 / .150 185 175 43 404,23 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.010.15.1000.0 .15 / .150 185 175 43 283,59 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.10.1000.0 .10 / .100 167 156 53 318,51 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.10.2000.0 .10 / .100 167 156 53 439,89 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.15.1000.0 .15 / .150 217 206 53 334,38 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.15.2000.0 .15 / .150 217 206 53 484,51 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.20.1000.0 .20 / .200 267 256 53 373,94 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.20.2000.0 .20 / .200 267 256 53 547,61 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.25.1000.0 .25 / .250 317 306 53 386,87 USD Añadir a la cesta de la compra
listo para enviar en 24-48 horas desde Alemania S9.020.25.2000.0 .25 / .250 317 306 53 592,88 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.05.1000.0 .05 / .050 119,5 80 100 451,82 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.07.1000.0 .07 / .070 144,5 105 100 463,86 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.10.1000.0 .10 / .100 169,5 130 100 476,99 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.15.1000.0 .15 / .150 214,5 175 100 504,72 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.10.1000.0 .10 / .100 196,5 156 100 536,56 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.15.1000.0 .15 / .150 246,5 206 100 556,45 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.20.1000.0 .20 / .200 296,5 256 100 602,39 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.25.1000.0 .25 / .250 346,5 306 100 620,17 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.05.2000.0 .05 / .050 119,5 80 100 637,73 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.07.2000.0 .07 / .070 144,5 105 100 655,74 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.10.2000.0 .10 / .100 169,5 130 100 700,80 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.011.15.2000.0 .15 / .150 214,5 175 100 724,89 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.10.2000.0 .10 / .100 196,5 156 100 755,91 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.15.2000.0 .15 / .150 246,5 206 100 806,49 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.20.2000.0 .20 / .200 296,5 256 100 879,22 USD Añadir a la cesta de la compra
listo para enviar en 72 horas desde Alemania S9.021.25.2000.0 .25 / .250 346,5 306 100 931,80 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Detalles técnicos

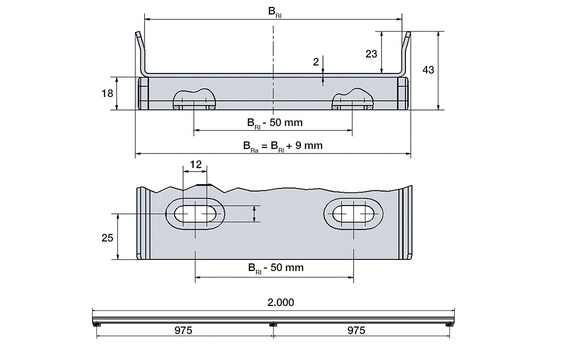

Tipo 1

Tipo 1 Longitudes estándar desde stock: 1 m y 2 m - todos los rieles de conexión: 975 mm

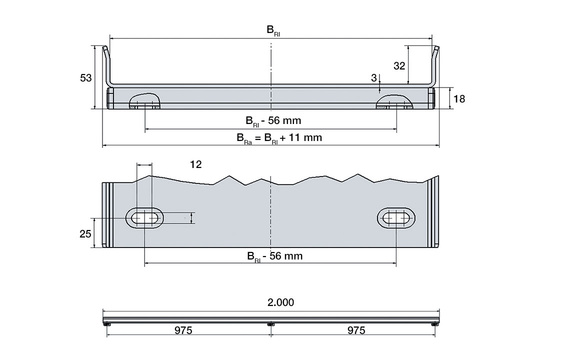

Tipo 2

Tipo 2 Longitudes estándar desde stock: 1 m y 2 m - todos los rieles de conexión: 975 mm

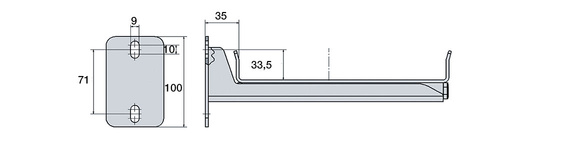

Fijación para pared

Tipo 1

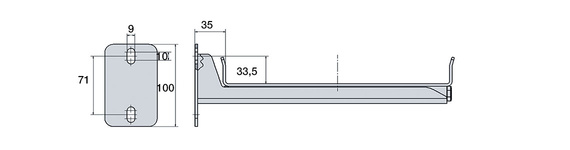

Fijación para pared

Tipo 2
