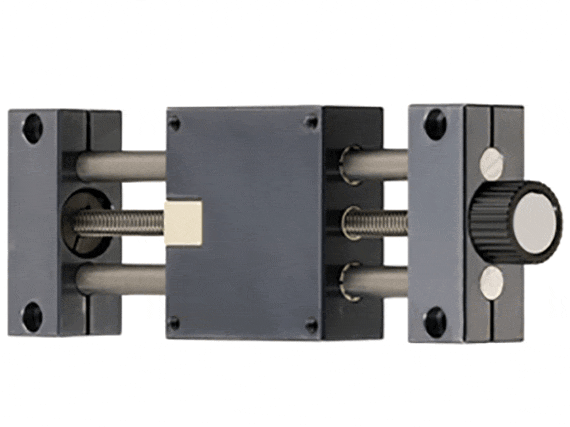

drylin® SHT - estándar

Características especiales

Diseño robusto

Disponibles en 3 tamaños de instalación

Varios materiales para ejes y husillos

Resistente a la corrosión y libre de mantenimiento

Resistente a temperaturas de hasta 80 °C.

TR10x2, TR18x4 o TR24x5

Adecuados para estos artículos:

Resumen de la gama de productos drylin® E

Mesa lineal SHT: estándar

L max.:



Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el tamaño de instalación
2. Selecione la longitud de carrera en mm
3. Seleccione los accesorios

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación.

drylin® SHT – sistema completo

Paso 1

Seleccione el tamaño de instalación de la mesa lineal con husillo.

technical drawing
Tamaño de instalación:
Siguiente
drylin® SHT: Construcción y cálculos
drylin® SHT - Indicador de posición
Abrazadera para husillo drylin® SHT
Volante manual drylin® SHT

Longitud y peso (mm)

Nº de art. Máx.
longitud de carrera		 Peso
[kg]		 Peso adicional
por 100 mm
[kg]		 Máx. capacidad de carga estática
 Precio unitario
por
recorrido de
100 mm
axial
[N]		 Radial
[N]
listo para enviar en 3-4 días laborales desde Alemania SHT-08-AWM 300 0 0 100 400 a petición Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SHT-08-EWM 300 0 0 100 400 a petición Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-12-AWM 750 1,1 0,1 700 2800 616,40 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-20-AWM 1000 3,2 0,3 1600 6400 920,09 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-30-AWM 1250 8,6 0,6 2500 10000 1.515,45 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-12-SWM 750 1,3 0,2 700 2800 621,81 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SHT-20-SWM 1000 3,9 0,6 1600 6400 929,11 USD Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SHT-30-SWM 1250 10,9 1,4 2500 10000 1.528,08 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SHT-12-EWM 750 1,3 0,2 700 2800 777,40 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SHT-20-EWM 1000 3,9 0,6 1600 6400 1.245,09 USD Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SHT-30-EWM 1250 10,9 1,4 2500 10000 2.220,12 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

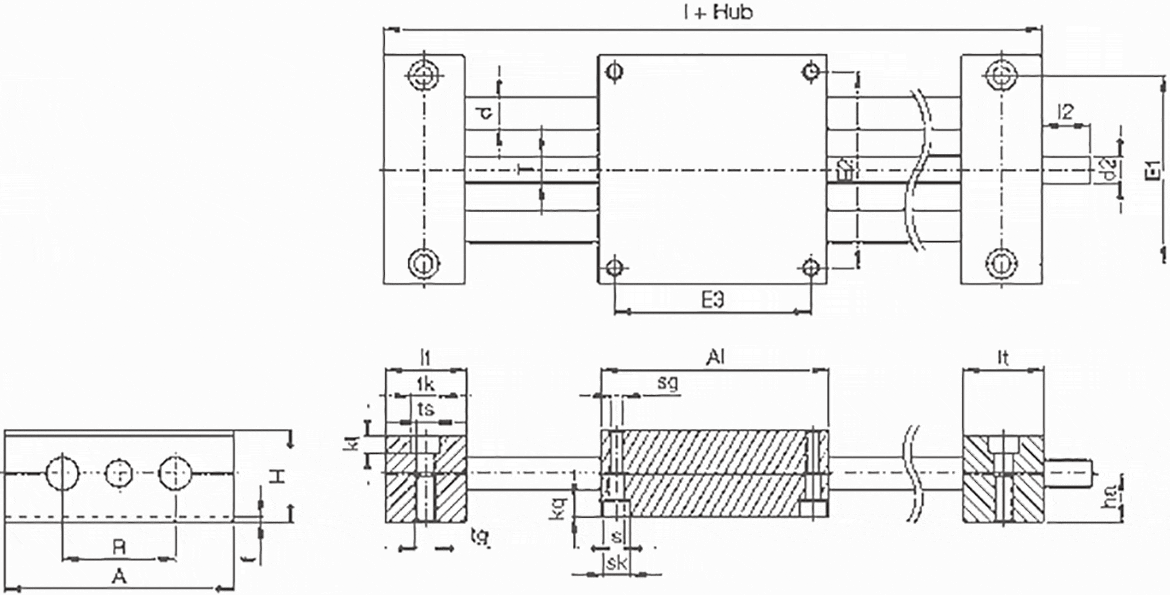

Tamaños [mm]

Nº de art. A
-0,3		 Al
-0,3		 H E1
±0,15		 E2
±0,15		 E3
±0,15		 l R f lt
±0,1		 tk ts
listo para enviar en 3-4 días laborales desde Alemania SHT-08-AWM 65 65 23 52 55 55 96 32 1,5 15,5 10 5,5
Plazos de entrega bajo petición, ¡Consúltenos! SHT-08-EWM 65 65 23 52 55 55 96 32 1,5 15,5 10 5,5
listo para enviar en 3-4 días laborales desde Alemania SHT-12-AWM 85 85 34 70 73 73 145 42 2 30 11 6,6
listo para enviar en 3-4 días laborales desde Alemania SHT-20-AWM 130 130 48 108 115 115 202 72 2 36 15 9
listo para enviar en 3-4 días laborales desde Alemania SHT-30-AWM 180 180 68 150 158 158 280 96 4 50 20 13,5
listo para enviar en 3-4 días laborales desde Alemania SHT-12-SWM 85 85 34 70 73 73 145 42 2 30 11 6,6
Plazos de entrega bajo petición, ¡Consúltenos! SHT-20-SWM 130 130 48 108 115 115 202 72 2 36 15 9
listo para enviar en 3-4 días laborales desde Alemania SHT-30-SWM 180 180 68 150 158 158 280 96 4 50 20 13,5
Plazos de entrega bajo petición, ¡Consúltenos! SHT-12-EWM 85 85 34 70 73 73 145 42 2 30 11 6,6
Plazos de entrega bajo petición, ¡Consúltenos! SHT-20-EWM 130 130 48 108 115 115 202 72 2 36 15 9
Plazos de entrega bajo petición, ¡Consúltenos! SHT-30-EWM 180 180 68 150 158 158 280 96 4 50 20 13,5
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Nº de art. tg kt
±0,1		 s sk sg kq d T l2 d2* estándar ha
listo para enviar en 3-4 días laborales desde Alemania SHT-08-AWM M6 7 4,2 8 M5 4,6 8 TR6x2 17 TR6x2 13
Plazos de entrega bajo petición, ¡Consúltenos! SHT-08-EWM M6 7 4,2 8 M5 4,6 8 TR6x2 17 TR6x2 13
listo para enviar en 3-4 días laborales desde Alemania SHT-12-AWM M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
listo para enviar en 3-4 días laborales desde Alemania SHT-20-AWM M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
listo para enviar en 3-4 días laborales desde Alemania SHT-30-AWM M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
listo para enviar en 3-4 días laborales desde Alemania SHT-12-SWM M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
Plazos de entrega bajo petición, ¡Consúltenos! SHT-20-SWM M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
listo para enviar en 3-4 días laborales desde Alemania SHT-30-SWM M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
Plazos de entrega bajo petición, ¡Consúltenos! SHT-12-EWM M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
Plazos de entrega bajo petición, ¡Consúltenos! SHT-20-EWM M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
Plazos de entrega bajo petición, ¡Consúltenos! SHT-30-EWM M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

* TR10x2 sin extremo del husillo mecanizado
