Nueva generación de twisterchain - Robusta, silenciosa y para cargas elevadas

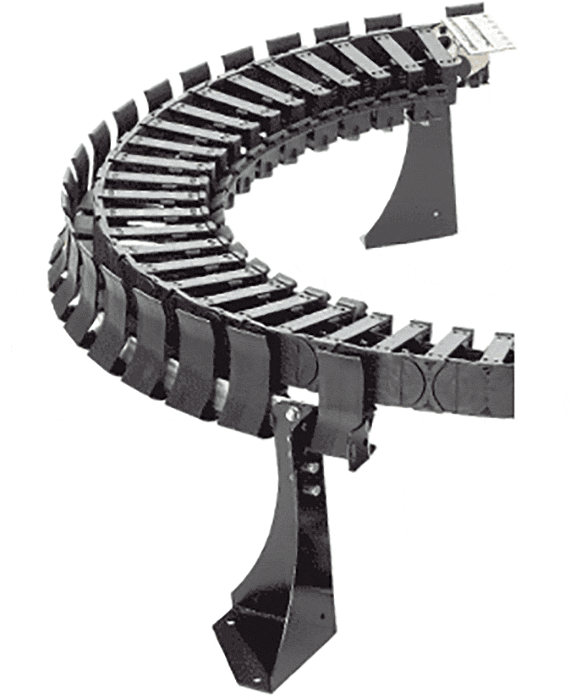

La nueva generación de twisterchain para movimientos rotatorios ha mejorado significativamente su fuerza, estabilidad y suavidad de funcionamiento. La nueva twisterchain tiene una estructura modular en cuanto a anchura, altura y radio, por lo puede utilizarse de manera muy flexible en aplicaciones en las que se necesitan movimientos rotatorios de hasta 540° o robustez.
- Más fuerte y con mayor capacidad de peso de llenado
- Un 25% más ligera que la versión anterior
- Velocidad de rotación de más de 1 m/s
- Movimientos giratorios y en espiral de hasta 540°
- Funcionamiento más silencioso y compatible con dinámicas altas (con un nuevo carril)
- Interior liso que protege los cables
- Travesaños con apertura por el radio interior
- Testada con éxito más de 1 millón de ciclos en el laboratorio de igus® (03/2010)
Áreas típicas de aplicación
- Robots, máquinas de manipulación
- Máquinas de envasado
- Máquinas para vidrio
- Ingeniería mecánica general etc.

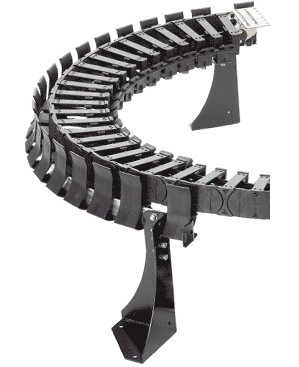

Nueva twisterchain para movimientos circulares de hasta 540° y travesaños con apertura por presión en el radio interior
El eslabón intermedio aumenta considerablemente la estabilidad de la nueva twisterchain y cuenta con un diseño que no daña los cables. Asimismo, actúa como un separador que divide el espacio de llenado en dos cavidades.
Indicaciones sobre el diseño de la nueva twisterchain
Genere modelos completos de twisterchain en 3D
Nueva generación de carriles de guiado twisterchain: Reduzca costes y tiempo de montaje, aumente la vida útil.
Soporte de equipo para varios tipos de robots. Pedidos simplificado para sistemas completos.
Serie TC32
Altura interior hi: 32 mm
Anchuras interiores Bi: 87,5 - 150 mm
Radios de curvatura R: 100 - 250 mm
Paso: 56 mm
Serie TC42
Altura interior hi: 42 mm
Anchuras interiores Bi: 87,5 - 200 mm
Radios de curvatura R: 100 - 250 mm
Paso: 67 mm
Serie TC56
Altura interior hi: 56 mm
Anchuras interiores Bi: 125 - 200 mm
Radios de curvatura R: 150 - 400 mm
Paso: 91 mm
Con el nuevo carril de guiado, el laborioso proceso de alineación es cosa del pasado. Tiempo de montaje reducido de 6 h a 2 h Al reducir el nivel de ruido, es posible aumentar la velocidad, gracias a un diseño realizado completamente en plástico.
Mociones circulares posibles hasta 540° (con piezas de montaje especiales)
UL94-V0 clasificaciones a petición
Nuevo sistema de carril guía - tipo 01 disponible
