Tabla de selección e información de diseño para los carriles de guiado twisterchain

Nueva generación de carriles de guiado twisterchain

Disminuya los tiempos de instalación y los costes. Aumente la vida útil

Con el carril de guiado twister 01, las complejas tareas de ajuste son mínimas, reduciendo el tiempo de montaje de 6 a 2 horas. Además de reducir el ruido, la velocidad de carrera y la vida útil aumentan, gracias a su estructura fabricada casi íntegramente en plástico. Está disponible para todas las versiones de twisterchain de la gama de productos nueva y la original.

Idóneo para altas dinámicas gracias al guiado completo del ramal superior
Movimiento mucho más suave y silencioso de la twisterchain en el carril gracias al guiado continuo del ramal superior
Ramal superior guiado con un carril fabricado en plástico soportado por la longitud total
Opción de entrega completamente confeccionado
Ajuste, alineación y manipulación sencillas
Reducción del tiempo de montaje: de 6 a 2 horas

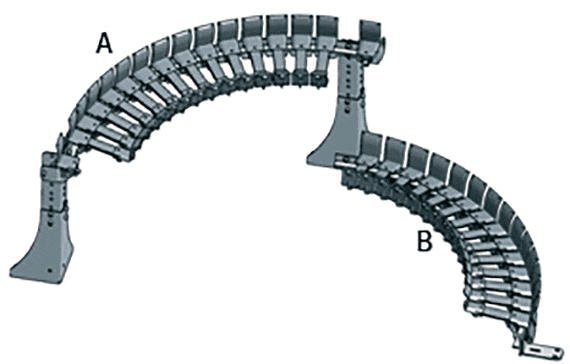

A = ramal superior
B = ramal inferior
Un menor número de componentes, una manipulación sencilla. Aplicación a 180° (imagen)

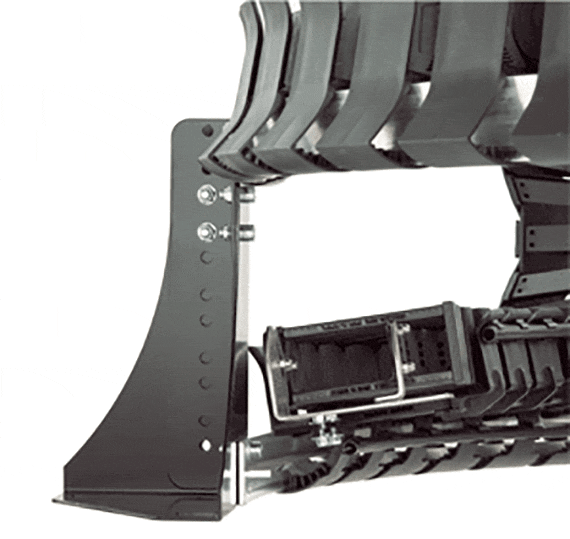

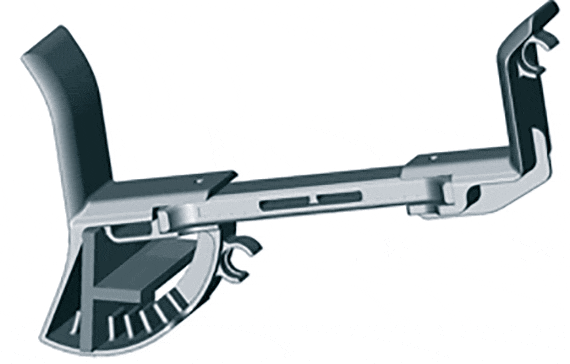

La alineación del robot se simplifica gracias a los dientes en ángulo y los soportes perforados para fijar la altura

Instrucciones de montaje: carril de guiado de la nueva twisterchain

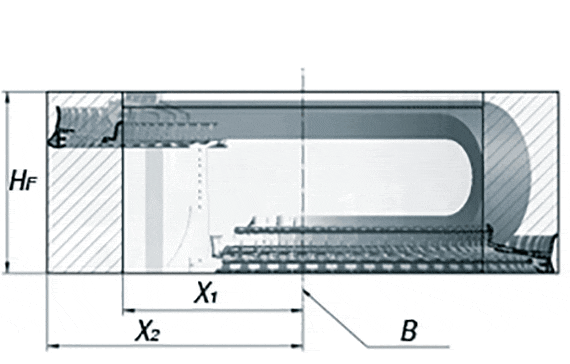

H_F = Altura total
X₁ = Distancia interior útil
= X₂ = Distancia exterior útil
B = Eje de rotación

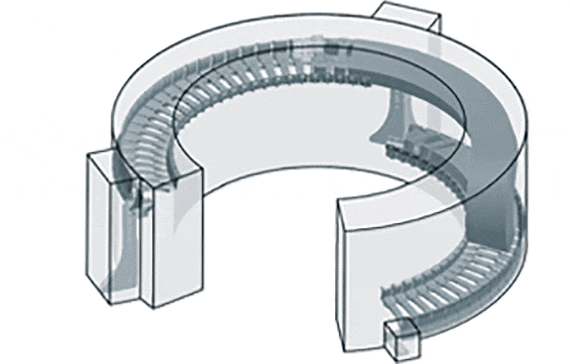

Espacio de construcción mínimo necesario del sistema de carriles de guiado twisterchain

Tamaños de instalación

X1 distancia interior útil y X2 distancia exterior útil del carril de guiado

AR [mm]	X2 [mm]	X1 [mm] en función de Bi [mm]
TC32	480	87,5	100	108	125	137,5	150
400	480	270	250	250	220	210	200
500	580	-	350	350	320	310	300
600	680	-	-	450	420	410	400
TC42		87,5	100	108	125	137,5	150	162,5	168	175	187,5	200
400	480	270	250	250	220	210	200	190	190	180	-	-
500	580	-	250	250	220	210	200	190	190	180	180	150
600	680	-	-	250	220	210	200	190	190	180	180	150
TC56			-	-	125	137,5	150	162,5	-	175	187	200
650	730	-	-	-	470	460	450	440	-	430	420	400
750	830	-	-	-	-	460	450	440	-	430	420	400
850	930	-	-	-	-	-	450	440	-	430	420	400
2808		50	68	75	87,5	100	108	125	137,5	150
400	480	290	280	270	270	250	250	220	210	200
500	580	390	380	370	370	350	350	320	310	300
600	680	490	480	470	470	450	450	420	410	400
3808		50	68	75	87,5	100	108	125	137,5	150	162,5	168	175	187,5	200
400	480	290	280	270	270	250	250	220	210	200	190	190	180	180	150
500	580	390	380	370	370	350	350	320	310	300	290	290	280	280	250
600	680	490	480	470	470	450	450	420	410	400	390	390	380	380	350
4008		50	65	75	100	112	125	137,5	150	162,5	175	187,5	200
650	730	540	530	520	500	490	470	460	450	440	430	420	400
750	830	640	630	620	600	590	570	560	550	540	530	520	500

Altura general

HF depende del radio de curvatura del carril de guiado de la twisterchain

R [mm]	100	125	150	175	200	250	300	400
Serie	_HF altura de instalación [mm]
TC32	370	420	470	520	570	670	-	-
TC42	380	430	480	530	580	680	-	-
TC56	-	-	500	-	600	700	800	1000
2808	370	420	470	520	570	670	-	-
3808	380	430	480	-	580	680	-	-
4008	-	-	500	-	600	700	800	1000

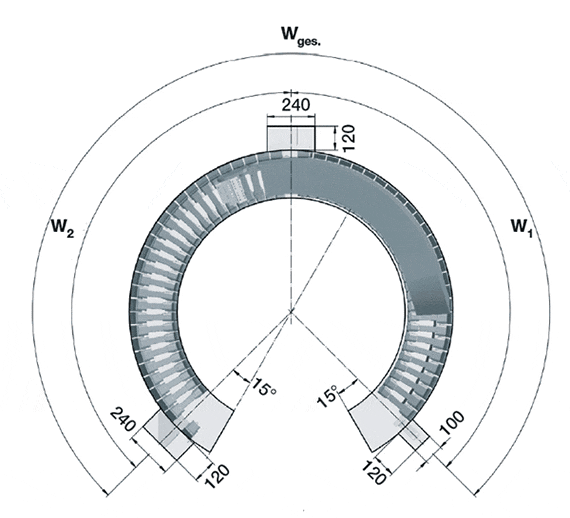

ángulo de rotación | W1 y Wtotal

W_totalángulo de rotación Sistema [°]	W₁ángulo de rotación carril de guiado inferior [°]
90°	45°
180°	90°
270°	135°
360°	180°

ángulo de rotación

ángulo W2 del ramal superior [°] carril de guiado twisterchain


AR	Serie	R [mm]	100	125	150	175	200	250	300	400
[mm]			W₂ Ángulo de rotación [°]
400	TC32/TC42/2808/3808		90°	90°	90°	90°	90°	90°	90°	90°
500	TC32/TC42/2808/3808		90°	90°	90°	90°	90°	90°	90°	90°
600	TC32/TC42/2808/3808		135°	135°	135°	135°	90°	90°	90°	90°
650	TC56/4008/TC42		135°	135°	135°	135°	90°	90°	90°	90°
750	TC56/4008/TC42		135°	135°	135°	135°	135°	135°	90°	90°
850	TC56/4008/TC42		135°	135°	135°	135°	135°	135°	135°	135°

AR = Radio exterior de la cadena portacables	IR = Radio interior de la cadena portacables
R = Radio de curvatura	X1 = Radio interior mínimo (espacio de trabajo de la máquina)
X2 = Radio exterior AR, incl. holgura	HF = Altura total del carril
W1 = Ángulo del ramal inferior	W2 = Ángulo del ramal superior
Wges. = Ángulo de rotación del sistema

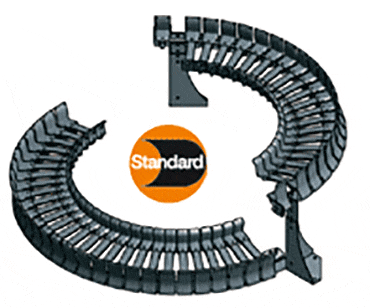

9XXX.31 Carriles completos
(con soportes, ajuste de altura y terminales angulares)

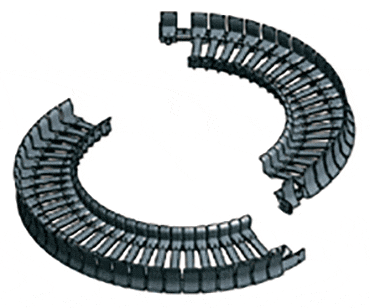

9XXX.32
Carril de guiado para el ramal inferior y superior
(sin soporte ni ajuste de altura)

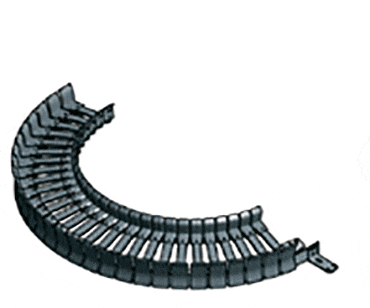

9XXX.30
Carril para el ramal inferior
(con terminales angulares)

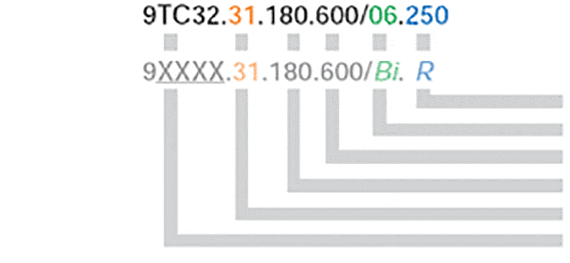

Ejemplo de pedido de un carril de guiado twistechain®

R - Radio de curvatura, añada el valor pertinente
Bi - Índice de altura, añada el valor pertinente
Radio exterior de la cadena portacables
Ángulo de rotación de la aplicación (90°, 180°, 270°, 360°)
Versión con carril
Carril de guiado de la serie seleccionada

Más ejemplos de pedido

Carril completo	Nº. de art. 94008.31.180.600/06.250
Solo carril de guiado inferior	Nº. de art. 94008.30.180.600/06.250
Carril de guiado inferior y superior sin soporte	Nº. de art. 94008.32.180.600/06.250

Nº. de art. Serie	Radio exterior AR [mm]	Ángulo de rotación de-a α [°]	Nº. de art. Carril de guiado completo	Nº. de art. Carril de guiado superior e inferior	Nº. de art. Carril de guiado inferior
TC32 / TC42 / 2808 / 3808	400	0 - 90°	9XXX.31.90.400/Bi.R	9XXX.32.90.400/Bi.R	9XXX.30.90 .400/Bi.R
		90° - 180°	9XXX.31.180.400/Bi.R	9XXX.32.180.400/Bi.R	9XXX.30.180.400/Bi.R
		180° - 270°	9XXX.31.270.400/Bi.R	9XXX.32.270.400/Bi.R	9XXX.30.270.400/Bi.R
		270° - 360°	9XXX.31.360.400/Bi.R	9XXX.32.360.400/Bi.R	9XXX.30.360.400/Bi.R
	500	0 - 90°	9XXX.31.90 .500/Bi.R	9XXX.32.90 .500/Bi.R	9XXX.30.90 .500/Bi.R
		90° - 180°	9XXX.31.180.500/Bi.R	9XXX.32.180.500/Bi.R	9XXX.30.180.500/Bi.R
		180° - 270°	9XXX.31.270.500/Bi.R	9XXX.32.270.500/Bi.R	9XXX.30.270.500/Bi.R
		270° - 360°	9XXX.31.360.500/Bi.R	9XXX.32.360.500/Bi.R	9XXX.30.360.500/Bi.R
	600	0 - 90°	9XXX.31.90 .600/Bi.R	9XXX.32.90 .600/Bi.R	9XXX.30.90 .600/Bi.R
		90° - 180°	9XXX.31.180.600/Bi.R	9XXX.32.180.600/Bi.R	9XXX.30.180.600/Bi.R
		180° - 270°	9XXX.31.270.600/Bi.R	9XXX.32.270.600/Bi.R	9XXX.30.270.600/Bi.R
		270° - 360°	9XXX.31.360.600/Bi.R	9XXX.32.360.600/Bi.R	9XXX.30.360.600/Bi.R
TC56 / 4008	650	0 - 90°	9XXX.31.90 .650/Bi.R	9XXX.32.90 .650/Bi.R	9XXX.30.90 .650/Bi.R
		90° - 180°	9XXX.31.180.650/Bi.R	9XXX.32.180.650/Bi.R	9XXX.30.180.650/Bi.R
		180° - 270°	9XXX.31.270.650/Bi.R	9XXX.32.270.650/Bi.R	9XXX.30.270.650/Bi.R
		270° - 360°	9XXX.31.360.650/Bi.R	9XXX.32.360.650/Bi.R	9XXX.30.360.650/Bi.R
	750	0 - 90°	9XXX.31.90 .750/Bi.R	9XXX.32.90 .750/Bi.R	9XXX.30.90 .750/Bi.R
		90° - 180°	9XXX.31.180.750/Bi.R	9XXX.32.180.750/Bi.R	9XXX.30.180.750/Bi.R
		180° - 270°	9XXX.31.270.750/Bi.R	9XXX.32.270.750/Bi.R	9XXX.30.270.750/Bi.R
		270° - 360°	9XXX.31.360.750/Bi.R	9XXX.32.360.750/Bi.R	9XXX.30.360.750/Bi.R
	850	0 - 90°	9XXX.31.90 .850/Bi.R	9XXX.32.90 .850/Bi.R	9XXX.30.90 .850/Bi.R
		90° - 180°	9XXX.31.180.850/Bi.R	9XXX.32.180.850/Bi.R	9XXX.30.180.850/Bi.R
		180° - 270°	9XXX.31.270.850/Bi.R	9XXX.32.270.850/Bi.R	9XXX.30.270.850/Bi.R
		270° - 360°	9XXX.31.360.850/Bi.R	9XXX.32.360.850/Bi.R	9XXX.30.360.850/Bi.R
