Cadena portacables sencilla con brida para guiado de múltiples cables SnapChain

TE 14/26 & TZ 14/26

1. Rápido montaje de los cables por grupos
2. Los cierres se pueden ajustar y modificar en cualquier momento
3. Adecuado para carreras cortas, ideal para 5-10 eslabones
4. Alternativa económica para distribuciones complicadas de cableado
5. Versión TE con apertura rápida por el radio exterior - Versión TZ con apertura rápida por el radio interior
6. Diseño proporcionado
7. Puede curvarse hacia 1 o 2 direcciones (RBR)
8. Disponible en 2 tamaños

¿Cuando usar los sistemas de cadena SnapChain?
Cuando es necesario un rellenado sencillo.
Cuando es necesario un sistema de cadena e-chain® económico.
Cuando es necesario un coste reducido de instalación.
Cuando se necesita una solución sencilla.
Para frecuencias cortas de movimiento.

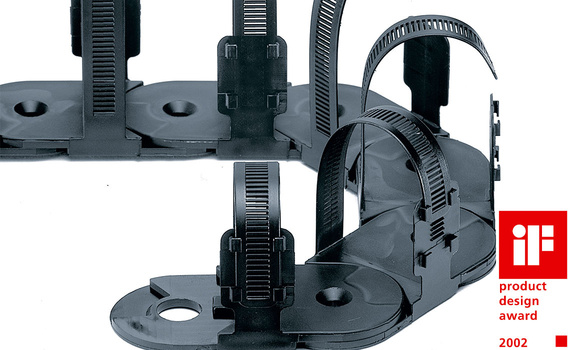

iF Design prize por el diseño de la cadena snapchain

Cuando no usar los sistemas de cadena SnapChain?
En cargas altas o trabajos muy exigentes

Modelo TE14/TZ14
Paso = 30.5 mm
Eslabones /m= 33(1006.5 mm)
Longitud de la cadena= s/2 + K

snapchain - TE14 / TZ14

Referéncia del artículo Ancho interior Ancho exterior Alto interior Alto exterior Radio de curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
TE14.50.028.0 25 25 18 18 28 a petición Añadir a la cesta de la compra
TE14.50.038.0 25 25 18 18 38 a petición Añadir a la cesta de la compra
TE14.50.048.0 25 25 18 18 48 a petición Añadir a la cesta de la compra
TE14.50.075.0 25 25 18 18 75 a petición Añadir a la cesta de la compra
TE14.50.100.0 25 25 18 18 100 a petición Añadir a la cesta de la compra
TE14.50.125.0 25 25 18 18 125 a petición Añadir a la cesta de la compra
TZ14.50.028.0 25 25 18 18 28 a petición Añadir a la cesta de la compra
TZ14.50.038.0 25 25 18 18 38 a petición Añadir a la cesta de la compra
TZ14.50.048.0 25 25 18 18 48 a petición Añadir a la cesta de la compra
TZ14.50.075.0 25 25 18 18 75 a petición Añadir a la cesta de la compra
TZ14.50.100.0 25 25 18 18 100 a petición Añadir a la cesta de la compra
TZ14.50.125.0 25 25 18 18 125 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog
Modelo TE26/TZ26
Paso = 56 mm
Eslabones /m= 18(1008 mm)
Longitud de la cadena= s/2 + K

snapchain - TE26 / TZ26

Referencia Anchura interior Ancho exterior Altura interior Altura exterior Radio de curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
TE26.120.063.0 50 50 47 47 63 a petición Añadir a la cesta de la compra
TE26.120.075.0 50 50 47 47 75 a petición Añadir a la cesta de la compra
TE26.120.100.0 50 50 47 47 100 a petición Añadir a la cesta de la compra
TE26.120.125.0 50 50 47 47 125 a petición Añadir a la cesta de la compra
TE26.120.150.0 50 50 47 47 150 a petición Añadir a la cesta de la compra
TE26.120.200.0 50 50 47 47 200 a petición Añadir a la cesta de la compra
TZ26.120.063.0 50 50 47 47 63 a petición Añadir a la cesta de la compra
TZ26.120.075.0 50 50 47 47 75 a petición Añadir a la cesta de la compra
TZ26.120.100.0 50 50 47 47 100 a petición Añadir a la cesta de la compra
TZ26.120.125.0 50 50 47 47 125 a petición Añadir a la cesta de la compra
TZ26.120.150.0 50 50 47 47 150 a petición Añadir a la cesta de la compra
TZ26.120.200.0 50 50 47 47 200 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

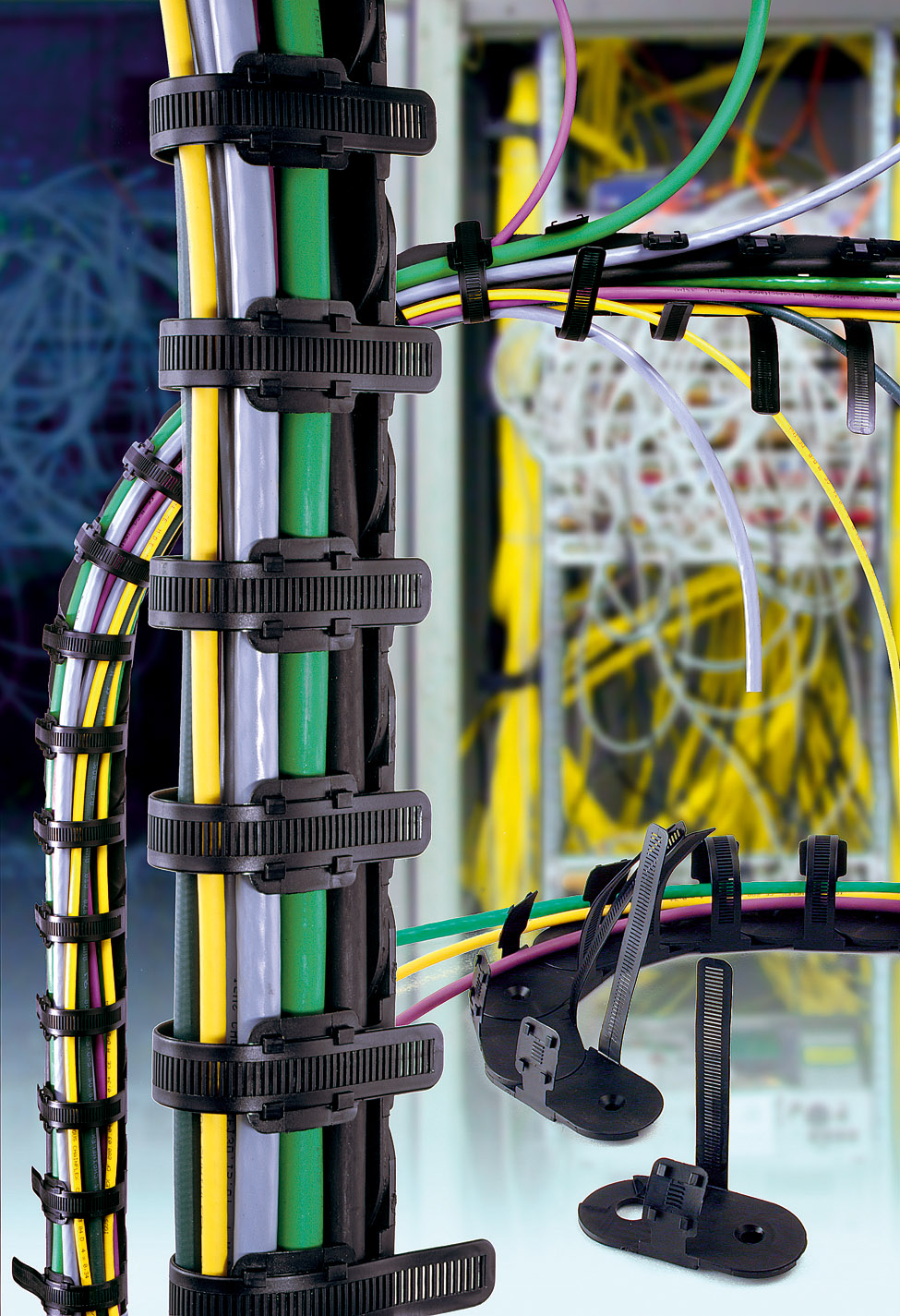

Ejemplo de sistema de cadena SnapChain Ejemplo de sistema de cadena SnapChain

Plazos de entrega bajo petición, ¡Consúltenos!
