Cinta elevadora para aplicaciones verticales hasta 13 m

liftband

liftband - guiado vertical, modular, silencioso y compacto de energía, datos y líquidos. La liftband puede utilizarse para aplicaciones verticales de gran altura con mucho espacio horizontal, pero que únicamente permiten sistemas de altura limitada.


Alternativa a la solución zigzag

Espacio de instalación más ligero y pequeño

Implementación fácil de aplicaciones verticales

Velocidades de hasta 1 m/s

Aceleraciones de hasta 2 m/s2

Longitud máxima de extensión: 13 m

Cables con un radio de flexión de hasta 250 mm


Aplicaciones potenciales:Tecnología de escenarios, grúas interiores, antenas móviles telescópicas


liftband

Sistema de retracción - almacenamiento seguro en un cesto de acero

Placa de accionamiento robusta: para una conexión fácil a su aplicación

Placa de accionamiento robusta: para una conexión fácil a su aplicación

Espacio optimizado: cesto en acero telescópico para un uso óptimo del espacio



Altura de extensión Diseño del cesto
0 - 3 m Cesto de una pieza
3 - 13 m Cesto telescópico


Para calcular la longitud de la cadena portacables/cable, aplicar la formula siguiente:( ( carrera en metros / 0,75 + 2 ) x 57 ) x 25
Redondear el resultado al alza.

Ejemplo- carrera de 1 m
de longitud cadena/cable = ((1m/ 0,75+2)x57)x25 = 4.750 mm

liftband

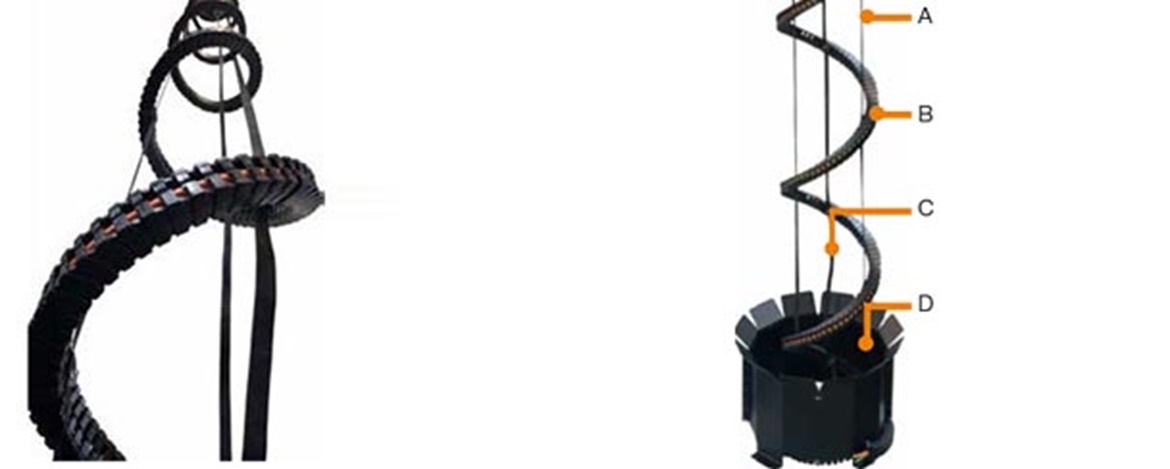

A = Cintas de retención, distribución uniforme de la carga

B = Cadena easy triflex® para la introducción y distribución fácil de cables

C = Cintas de nylon para un peso de llenado "ilimitado"

D = Sistema de cesto variable en acero para una altura óptima del guiado en cualquier sistema


Referencias





Carrera max. en metros (1-13m)
radio de flexión
Número de cámaras en la cadena
anchura interior de la cadena
series cadena
cinta elevadora

Gama de producto con altura interior de 25 mm
Art. n.º:
Recorrido S [mm]:
Part Numberg Max.
diámetro cable
Max.
radio de flexión
Altura interior Altura interior Longitud* Número de
cámaras

  [mm] [mm] [mm] [mm] [mm]
 LB.E332.25.2.175.1.01.0 9 175 13 25 1000 2 a petición
 LB.E332.25.2.175.2.01.0 9 175 13 25 2000 2 a petición
 LB.E332.25.2.175.3.01.0 9 175 13 25 3000 2 a petición
 LB.E332.25.2.175.4.01.0 9 175 13 25 4000 2 a petición
 LB.E332.25.2.175.5.01.0 9 175 13 25 5000 2 a petición
 LB.E332.25.2.175.6.01.0 9 175 13 25 6000 2 a petición
 LB.E332.25.2.175.7.01.0 9 175 13 25 7000 2 a petición
 LB.E332.25.2.175.8.01.0 9 175 13 25 8000 2 a petición
 LB.E332.25.2.175.9.01.0 9 175 13 25 9000 2 a petición
 LB.E332.25.2.175.10.01.0 9 175 13 25 10000 2 a petición
 LB.E332.25.2.175.11.01.0 9 175 13 25 11000 2 a petición
 LB.E332.25.2.175.12.01.0 9 175 13 25 12000 2 a petición
 LB.E332.25.2.175.13.01.0 9 175 13 25 13000 2 a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra Consulta de precio Precios escalonados myCatalog
Gama de producto con anchura interior de 32 mm
Art. n.º:
Recorrido S [mm]:
Referencia Max.
diámetro cable
Max.
radio de flexión
Altura interior Altura interior Longitud* Número de
cámaras

  [mm] [mm] [mm] [mm] [mm]
 LB.E332.32.2.250.1.01.0 12 250 17 32 1000 2 a petición
 LB.E332.32.2.250.2.01.0 12 250 17 32 2000 2 a petición
 LB.E332.32.2.250.3.01.0 12 250 17 32 3000 2 a petición
 LB.E332.32.2.250.4.01.0 12 250 17 32 4000 2 a petición
 LB.E332.32.2.250.5.01.0 12 250 17 32 5000 2 a petición
 LB.E332.32.2.250.6.01.0 12 250 17 32 6000 2 a petición
 LB.E332.32.2.250.7.01.0 12 250 17 32 7000 2 a petición
 LB.E332.32.2.250.8.01.0 12 250 17 32 8000 2 a petición
 LB.E332.32.2.250.9.01.0 12 250 17 32 9000 2 a petición
 LB.E332.32.2.250.10.01.0 12 250 17 32 10000 2 a petición
 LB.E332.32.2.250.11.01.0 12 250 17 32 11000 2 a petición
 LB.E332.32.2.250.12.01.0 12 250 17 32 12000 2 a petición
 LB.E332.32.2.250.13.01.0 12 250 17 32 13000 2 a petición
Más información sobre la pieza seleccionada:
3D-CAD Pedido de muestra PDF Consulta de precio Precios escalonados myCatalog

Instrucciones de montaje de la cita elevadora
