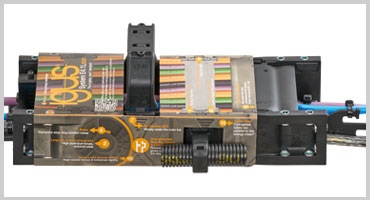

E4.1L - ligera, económica y para dinámicas altas

Cadenas portacables polivalentes y tubos portacables para altas dinámicas. La serie E4.1L es el resultado de combinar las ventajas de las cadenas portacables E2/200 y E4.1 en una única serie: la resistencia y estabilidad del sistema E4.1 y la fácil accesibilidad del sistema E2/000. El sistema E4.1L es la cadena portacables perfecta para aplicaciones de ingeniería mecánica y para todas aquellas que requieran una relación óptima entre requisitos técnicos y eficiencia económica.

Iconos del sistema E4.1L







Nuevo sistema de distribución interior, especialmente apto para cables disponible.



Terminal de montaje KMA giratorio y rígido disponible.



Terminal de montaje KMA con opciones de fijación circunferencial.


Ayudas para la selección de Cadenas Portacables

Puede encontrar la Cadena Portacable correcta rápidamente mediante la introducción de parámetros concretos y con la ayuda de una tabla comparativa.

Instrucciones de montaje

Montaje, desmontaje y apertura de cadenas y tubos portacables.

Applications

Aplicaciones en diversos sectores industriales y en el laboratorio de ensayos igus®.

Cadena portacables con travesaños en cada eslabón, tapa girable en ambos lados
Serie E4.31L
Series E4.31L

Altura interior hi: 31 mm
Anchuras interiores Bi: 40 - 300 mm
Radios de curvatura R: 055 - 250 mm
Paso: 46 mm

E4.38L
Series E4.38L

Altura interior hi: 38 mm
Anchuras interiores Bi: 50 - 400 mm
Radios de curvatura R: 063 - 350 mm
Paso: 56 mm

Cadena Portacable con travesaños en cada eslabón
Series E4.48L

Altura interior hi: 48 mm
Anchos interiores Bi: 50 a 400 mm
Radios de curvatura R: 075 a 350 mm
Paso: 67 mm

E4.64L
Serie E4.64L

Altura interior hi: 64 mm
Anchuras interiores Bi: 50 – 400 mm
Radios de curvatura R: 100 – 400 mm
Paso: 91 mm

Tubo portacables con tapas abatibles por ambos lados - Protección contra virutas y suciedad
Serie R4.31L
Serie R4.31L

Altura interior hi: 31 mm
Anchuras interiores Bi: 50 - 300 mm
Radios de curvatura R: 075 - 250 mm
Paso: 46 mm

Serie R4.38L
Serie R4.38L

Altura interior hi: 38 mm
Anchuras interiores Bi: 50 - 300 mm
Radios de curvatura R: 100 - 350 mm
Paso: 56 mm

Serie R4.48L
Serie R4.48L

Altura interior hi: 48 mm
Anchuras interiores Bi: 50 - 300 mm
Radios de curvatura R: 100 - 350 mm
Paso: 67 mm

Nuevos productos

Accesorios y ampliaciones de gama

Guiado de tubos corrugados en paralelo

E4.1L TUB - Guiado seguro de tubos corrugados en paralelo a la cadena portacables

Guiado de tubos corrugados en paralelo

... E4.1L ... reduce el tiempo de montaje ...

Nuevos separadores para un montaje rápido y económico

... E4.1L ... reduce el tiempo de montaje ...

... E4.1L ... alivio de tensión universal ...

Sistema de alivio de tensión que ahorra tiempo: instalado en segundos

... E4.1L ... alivio de tensión universal ...

... E4.1L ... extremadamente ancha ... altas cargas ...

Anchura de 2.000 mm e incremento de un 50% del peso de llenado para cadenas de las series E4.38L / R4.38L

... E4.1L ... extremadamente ancha ... altas cargas ...

Cadenas portacables E4.1L de 4 piezas

Ligeras y muy fuertes

Relación ideal entre las dimensiones internas y externas mediante eslabones exteriores más delgados y unos travesaños abatibles de geometría optimizada

Un 30% más ligeras y económicas que las E4.1

Cadenas y tubos portacables con apertura por el radio interior y exterior, desde la izquierda o la derecha

Tapas de cierre seguro, prácticamente sin huecos ni grietas

Abatibles por los radios interior y exterior

Máxima accesibilidad al interior para un llenado fácil

Sectores industriales y aplicaciones típicas

Alternativa económica a las E4.1

Para aplicaciones autosoportadas

Si la potencia del sistema E2/000 es insuficiente y el E4.1 es demasiado grande

Iconos del sistema E4.1L

41 dB(A) calculado en el laboratorio igus®, a v = 1,8 m/s autosoportado
Certificación ESD: Versiones eléctricamente conductivas con protección ESD bajo demanda
Alta rigidez torsional

Premio iF Design Award 2014 para los tubos portacables R4.1L

Vídeos de montaje

Conectando dos segmentos de cadena E4.1L



Sustitución de los eslabones de E4.1 L



Travesaños extendidos para E4.1L

Travesaños extendidos para E4.1L
