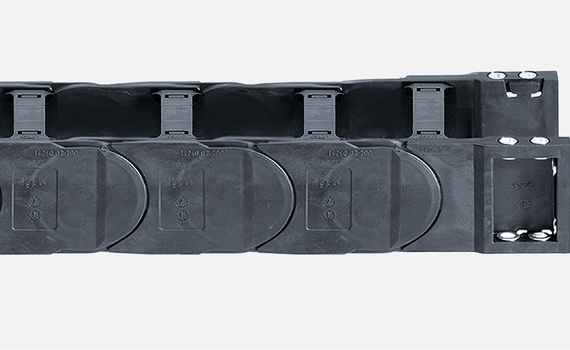

E4/light - Caractéristica particular: ligera y económica

Las características del Sistema E4/light tienen dos consecuencias: una reducción del espesor de los laterales (para todos los tipos de Cadenas) y travesaños más estrechos (para algunos tipos: 14240, 14340, 1640). Además de un buen compromiso al nivel del espesor, el Sistema ofrece una reducción del peso, un interior más amplio y la disminución del precio Para varios sectores industriales, las Cadenas E4/light son la mejor solución desde el punto de vista rendimiento/precio. Son particularmente adaptadas para las carreras cortas, las aplicaciones suspendidas y las pequeñas aplicaciones verticales. Muchas veces, los tipos de Cadenas E4/light son la primera alternativa

e4l

E4/light - ahora más robusta con el "diseño ranura y lengüeta"


Montaje de la serie E4l

Apertura de la Cadena portacables: introducir el destornillador en la ranura del travesaño y empujar hacia abajo. Levantar tapa haciendo palanca (contra la sujeción)


Tapa de la E4l

Desmontaje del tubo portacables: Presionar verticalmente en la ranura del travesaño con un destornillador y levantar


Cadena portacables - Ayuda a la selección

Encuéntre rapidamente la Cadena correcta entrando parámetros concretos y con ayuda de la tabla de comparación.

Instrucciones de montaje

Montaje, desmontaje y apertura de cadenas y tubos portacables.

Ejemplos de aplicación

Aplicaciones en varios sectores industriales y en el laboratorio de ensayos igus®.

Con travesaños en cada eslabón y rellenable por ambos lados - Para aplicaciones particularmente exigentes
Cadena portacables con travesaños en cada eslabón
Serie 14040

Altura interior hi: 56 mm
Anchuras interiores Bi: 50 - 600 mm
Radios de curvatura R: 135 - 500 mm
Paso: 91 mm

Cadena portacables con travesaños en cada eslabón
Serie 14240

Altura interior hi: 62 mm
Anchuras interiores Bi: 50 - 400 mm
Radios de curvatura R: 135 - 500 mm
Paso: 91 mm

Cadena portacables con travesaños en cada eslabón
Serie 14550

Altura interior hi: 70 mm
Anchos interiores Bi: 50 a 600 mm
Radios de curvatura R: 150 a 600 mm
Paso: 91 mm

Cadena portacables con travesaños en cada eslabón
Serie 15050

Altura interior hi: 80 mm
Anchuras interiores Bi: 50 - 600 mm
Radios de curvatura R: 150 - 500 mm
Paso: 91 mm

Cadena portacables con travesaños en cada eslabón
Serie 15250

Altura interior hi: 86 mm
Anchos interiores Bi: 50 a 600 mm
Radios de curvatura R: 150 a 500 mm
Paso: 91 mm

1640
Serie 1640

Altura interior hi: 112 mm
Anchuras interiores Bi: 50 - 600 mm
Radios de curvatura R: 200 - 600 mm
Paso: 143 mm

Con travesaños en cada eslabón y rellenable por ambos lados - Para casi todo tipo de aplicaciones
Cadena portacables con travesaños cada dos eslabones
Serie 14140

Altura interior hi: 56 mm
Anchuras interiores Bi: 50 - 600 mm
Radios de curvatura R: 135 - 500 mm
Paso: 91 mm

Cadena portacables con travesaños cada dos eslabones
Serie 14340

Altura interior hi: 62 mm
Anchuras interiores Bi: 50 - 400 mm
Radios de curvatura R: 135 - 500 mm
Paso: 91 mm

Cadena portacables con travesaños cada dos eslabones
Serie 14650

Altura interior hi: 70 mm
Anchos interiores Bi: 50 a 600 mm
Radios de curvatura R: 150 a 600 mm
Paso: 91 mm

Cadena portacables con travesaños cada dos eslabones
Serie 15150

Altura interior hi: 80 mm
Anchuras interiores Bi: 50 - 600 mm
Radios de curvatura R: 150 - 500 mm
Paso: 91 mm

Cadena portacables con travesaños cada dos eslabones
Serie 15350

Altura interior hi: 86 mm
Anchos interiores Bi: 50 a 400 mm
Radios de curvatura R: 150 a 600 mm
Paso: 91 mm

Tubo portacables abatible por ambos lados - Completamente cerrado y con una protección excelente de los cables
Serie R18840
Serie R18840

Altura interior hi: 56 mm
Anchuras interiores Bi: 75 - 462 mm
Radios de curvatura R: 150 - 500 mm
Paso: 91 mm

Serie R19050
Serie R19050

Altura interior hi: 70 mm
Anchos interiores Bi: 50 a 600 mm
Radios de curvatura R: 200 a 600 mm
Paso: 91 mm

Serie R19850
Serie R19850

Altura interior hi: 80 mm
Anchuras interiores Bi: 75 - 462 mm
Radios de curvatura R: 200 - 500 mm
Paso: 91 mm

R1608
Serie R1608

Altura interior hi: 112 mm
Anchuras interiores Bi: 200 - 400 mm
Radios de curvatura R: 250 - 600 mm
Paso: 143 mm

Herramienta de montaje para la serie E4

Para una apertura y cierre más práctico de la serie E4 Los tiempos de montaje se reducen a la mínima expresión

Herramienta de montaje para la serie E4

Nueva versión E4/light con el "diseño ranura y lengüeta" de las Series E4/4 probada y testada

Ligera

Razón entre las dimensiones interiores y exteriores optimizada

Económico

Varios divisores interiores posibles

Gran sistema de accesorios modulares

Laterales más estrechos

Carreras máx.: 150 - 400 m

Sectores industriales y aplicaciones típicas

Máquinas herramientas (Tubos cerrados E4/light y Cadenas abiertas)

Procedimiento de materiales

Máquinas para corte de piedras

Máquinas para el proceso de la madera

Equipos en general

Vehículos

Equipo de construcción

Aplicaciones limitadas con carreras largas

E4 light

Versiones especiales: Versiones eléctricamente conductoras con protección ESD bajo demanda

Posibilidad de montaje lateral autosoportado

Alta rigidez torsional
