Sistemas clásicos - disponible de forma permanente

Descarga

Catálogo "clásico" - todos los productos disponibles, hasta los más antiguos
D-CLASSICS-2013-SCREEN.pdf

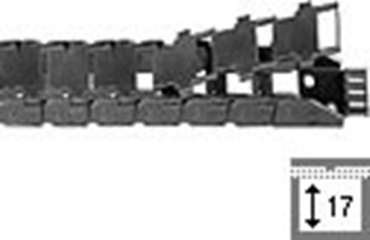

Sistemas de cadena e-chain® Zipper con apertura en cremallera - Rápida instalación con el sistema de apertura tipo cremallera

listo para enviar en 8 semanas desde Alemania Apertura y cierre rápidos con el diseño tipo "cremallera"

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 100 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm

Series 15

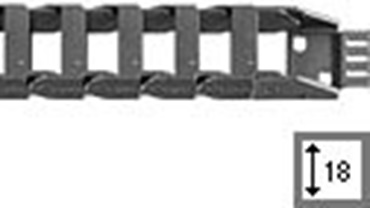

Serie E2 mini "Clásica" - De una o dos piezas - Pequeña hasta tamaños intermedios

listo para enviar en 8 semanas desde Alemania Diseño cerrado

Altura interior hi: 18 mm
Anchuras interiores Bi: 15 - 100 mm
Radios de curvatura R: 28 - 180 mm
Paso: 30.5 mm

Series 10

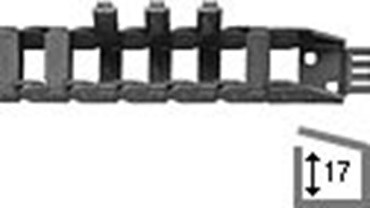

listo para enviar en 8 semanas desde Alemania Apertura rápida por un lateral del radio exteior

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 100 mm
Radios de curvatura R: 48 - 125 mm
Paso: 30.5 mm

Series B15

E2 medium "Classic" - Para construcciones nuevas, utilice la serie E2/000

Diseño cerrado

Tipo cerrado

listo para enviar en 3 semanas desde Alemania Apertura de los eslabones por el interior

Se abre por un lado

listo para enviar en 3 semanas desde Alemania Apertura de los eslabones por el exterior

Se abre por un lado

Diseño cerrado

Series 200 , Altura interior hi: 25 mm, Anchuras interiores Wi: 25 - 125 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 26 , Altura interior hi: 35 mm, Anchuras interiores Wi: 50 - 200 mm, Radios de curvatura R: 63 - 250 mm, Paso: 56 mm
Series 20 , Altura interior hi: 25 mm, Anchuras interiores Wi: 11 - 103 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 30 , Altura interior hi: 45 mm, Anchuras interiores Wi: 75 - 175 mm, Radios de curvatura R: 75 - 300 mm, Paso: 67 mm

Apertura fácil por un lateral, apertura de los eslabones por el interior

Series 240 , Altura interior hi: 25 mm, Anchuras interiores Wi: 25 - 125 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 27 , Altura interior hi: 35 mm, Anchuras interiores Wi: 50 - 200 mm, Radios de curvatura R: 63 - 250 mm, Paso: 56 mm
Series 340 , Altura interior hi: 45 mm, Anchuras interiores Wi: 50 - 250 mm, Radios de curvatura R: 75 - 300 mm, Paso: 67 mm
Series 36 , Altura interior hi: 45 mm, Anchuras interiores Wi: 75 - 175 mm, Radios de curvatura R: 75 - 300 mm, Paso: 67 mm

Apertura fácil por un lateral, apertura de los eslabones por el exterior

Series 250 , Altura interior hi: 25 mm, Anchuras interiores Wi: 25 - 125 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 27 , Altura interior hi: 35 mm, Anchuras interiores Wi: 50 - 200 mm, Radios de curvatura R: 63 - 250 mm, Paso: 56 mm
Series 350 , Altura interior hi: 45 mm, Anchuras interiores Wi: 50 - 250 mm, Radios de curvatura R: 75 - 300 mm, Paso: 67 mm
Series 25 , Altura interior hi: 25 mm, Anchuras interiores Wi: 11 - 103 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 35 , Altura interior hi: 45 mm, Anchuras interiores Wi: 75 - 175 mm, Radios de curvatura R: 75 - 300 mm, Paso: 67 mm

Serie E2 R "Clásica" - Tubo portacables E-Tubes de dos piezas - Protección contra virutas - Funcionamiento suave

Destapable en el radio exterior

listo para enviar en 3 semanas desde Alemania Tubo portacables E-Tube en dos piezas

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 50 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm

Series R58 "Classic"

listo para enviar en 3 semanas desde Alemania Tubo portacables E-Tube en dos piezas

Altura interior hi: 17 mm
Anchuras interiores Bi: 15 - 50 mm
Radios de curvatura R: 38 - 180 mm
Paso: 30.5 mm

Series R68 "Classic"

E4/light "Classic" - Serie descatalogada - Para nuevos diseños, considere la serie E4/light

listo para enviar en 3 semanas desde Alemania Con travesaños en todos los eslabones, apertura rápida por ambos lados

listo para enviar en 3 semanas desde Alemania Con travesaños en todos los eslabones opuestos, apertura rápida por ambos lados

listo para enviar en 3 semanas desde Alemania Tubo portacables E-Tube, apertura rápida por ambos lados

Con tapa giratoria

Con travesaños en todos los eslabones, apertura rápida por ambos lados

Series 140 , Altura interior hi: 56 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 135 - 500 mm, Paso: 91 mm
Series 142 , Altura interior hi: 62 mm, Anchuras interiores Wi: 50 - 400 mm, Radios de curvatura R: 135 - 500 mm, Paso: 91 mm
Series 150 , Altura interior hi: 80 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 150 - 500 mm, Paso: 91 mm

Con travesaños en todos los eslabones opuestos, apertura rápida por ambos lados

Series 141 , Altura interior hi: 56 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 135 - 500 mm, Paso: 91 mm
Series 143 , Altura interior hi: 62 mm, Anchuras interiores Wi: 50 - 400 mm, Radios de curvatura R: 135 - 500 mm, Paso: 91 mm
Series 151 , Altura interior hi: 80 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 150 - 500 mm, Paso: 91 mm

Tubo portacables E-Tube, apertura rápida por ambos lados, tapa giratoria

Series R188 , Altura interior hi: 56 mm, Anchuras interiores Wi: 75 - 462 mm, Radios de curvatura R: 150 - 500 mm, Paso: 91 mm
Series R198 , Altura interior hi: 80 mm, Anchuras interiores Wi: 75 - 462 mm, Radios de curvatura R: 200 - 500 mm, Paso: 91 mm

E4/0 "Classic" - Serie descatalogada - Para nuevos diseños, considere la serie E4.1

listo para enviar en 3 semanas desde Alemania Con travesaños en todos los eslabones, apertura rápida por ambos lados

listo para enviar en 3 semanas desde Alemania Con travesaños en todos los eslabones opuestos, apertura rápida por ambos lados

listo para enviar en 3 semanas desde Alemania Tubo portacables E-Tube, apertura rápida por ambos lados

Con tapa giratoria

Con travesaños en todos los eslabones, apertura rápida por ambos lados

Series 22 , Altura interior hi: 28 mm, Anchuras interiores Wi: 40 - 300 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 28 , Altura interior hi: 32 mm, Anchuras interiores Wi: 50 - 400 mm, Radios de curvatura R: 63 - 300 mm, Paso: 56 mm
Series 38 , Altura interior hi: 42 mm, Anchuras interiores Wi: 50 - 400 mm, Radios de curvatura R: 75 - 350 mm, Paso: 67 mm
Series 40 , Altura interior hi: 56 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 135 - 500 mm, Paso: 91 mm
Series 50 , Altura interior hi: 80 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 150 - 1000 mm, Paso: 91 mm

Con travesaños en todos los eslabones opuestos, apertura rápida por ambos lados

Series 23 , Altura interior hi: 28 mm, Anchuras interiores Wi: 40 - 300 mm, Radios de curvatura R: 55 - 250 mm, Paso: 46 mm
Series 29 , Altura interior hi: 32 mm, Anchuras interiores Wi: 50 - 400 mm, Radios de curvatura R: 63 - 300 mm, Paso: 56 mm
Series 39 , Altura interior hi: 42 mm, Anchuras interiores Wi: 50 - 400 mm, Radios de curvatura R: 75 - 350 mm, Paso: 67 mm
Series 41 , Altura interior hi: 56 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 135 - 500 mm, Paso: 91 mm
Series 51 , Altura interior hi: 80 mm, Anchuras interiores Wi: 50 - 600 mm, Radios de curvatura R: 150 - 1000 mm, Paso: 91 mm

Tubo portacables E-Tube, apertura rápida por ambos lados, tapa giratoria

Series R76 , Altura interior hi: 28 mm, Anchuras interiores Wi: 50 - 300 mm, Radios de curvatura R: 75 - 250 mm, Paso: 46 mm
Series R77 , Altura interior hi: 32 mm, Anchuras interiores Wi: 50 - 300 mm, Radios de curvatura R: 125 - 300 mm, Paso: 56 mm
Series R78 , Altura interior hi: 42 mm, Anchuras interiores Wi: 50 - 300 mm, Radios de curvatura R: 125 - 350 mm, Paso: 67 mm
Series R88 , Altura interior hi: 56 mm, Anchuras interiores Wi: 75 - 462 mm, Radios de curvatura R: 150 - 500 mm, Paso: 91 mm
Series R98 , Altura interior hi: 80 mm, Anchuras interiores Wi: 75 - 462 mm, Radios de curvatura R: 200 - 1000 mm, Paso: 91 mm

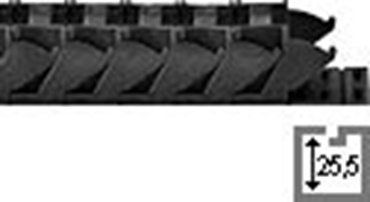

E-Band

Rellenable por el radio exterior

Altura interior hi: 25.5 mm
Anchura interior Bi: 25.5 mm
Radios de curvatura R: 45 - 200 mm
Paso: 25 mm

Series E-Band (Archivo PDF)

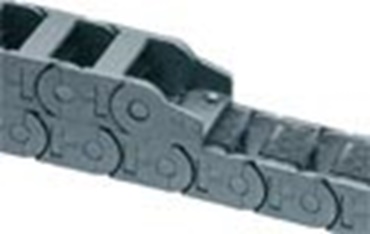

Sistema autodeslizante

Versión 2 - Para series de cadena 200 e-chains®

Dientes autodeslizantes moldeados por inyección a lo largo del radio interior

Altura interior hi: 25 mm
altura interior Bi: 57 mm
radio de flexión R: 100 mm
paso: 45 mm

Series AG200
