Sustituya su cojinete ahora

... y reduzca costes en hasta un 40% con los cojinetes lineales drylin®

Plástico en vez de metal: reemplace sus guías de recirculación de bolas y aproveche las ventajas de la tecnología lineal drylin® libre de lubricación.

Haga el salto a los cojinetes plásticos de deslizamiento drylin®.

Las guías lineales drylin® están basadas en el principio de "deslizar en vez de rodar". Los elementos deslizantes hechos de plástico tribo-optimizado de alto rendimiento dry-tech® se utilizan en todos los cojinetes lineales y carros para el guiado de aplicaciones dinámicas. Las soluciones lineales drylin® libres de lubricación pueden reemplazar los sistemas metálicos de guiado por recirculación de bolas en casi todas las áreas de uso, pudiéndose lograr ahorros de hasta un 40 % en costes.


Ventajas:

Hasta un 40% más económicas que las guías lineales más comunes de recirculación de bolas.

100% libres de lubricación y mantenimiento

Resistentes a la corrosión, fáciles de limpiar

Resistentes al desgaste

Resistentes a la suciedad, polvo y humedad

Funcionamiento extremadamente silencioso.

Sin valor ni pedido mínimos

Suministro en 24-48 horas

Cálculo online de vida útil

Configurable vía online

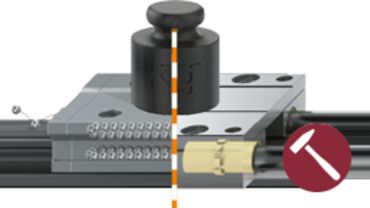

Las ventajas más al detalle:

Más ligero que las guías lineales de recirculación de bolas
Los plásticos de polímero de alto rendimiento hacen que la tecnología lineal drylin® sea aún más robusta.

La tecnología lineal drylin® es especialmente resistente al desgaste, aún cuando está sometido a cargas mecánicas elevadas, gracias al uso de los elementos deslizantes fabricados en plástico de alto rendimiento.

Aplicaciones robustas
Aplicación de cliente:

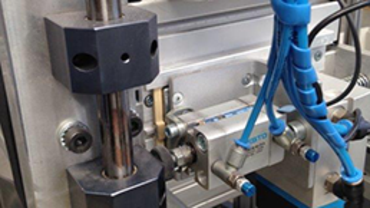

máquina canteadora con guías drylin®

La precisión es una cosa y el guiado lineal robusto es otra. Con los robustos accionamientos lineales drylin®, la empresa NOVASPORT creó una recortadora de bordes que trabaja en condiciones extremas sin ninguna pérdida de la precisión (ver arriba a la derecha).

Robusto
¿Desea más información?

Sistemas de guiado lineales drylin® son robustos bajo muchas condiciones de uso: suciedad, humedad y líquidos, temperaturas alta y bajas, vibraciones, choques e impactos.

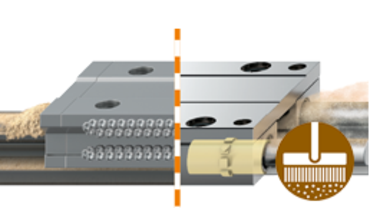

Resistencia a la suciedad
Tecnología lineal drylin® - larga vida útil a pesar de estar expuesta a niveles de suciedad considerables.

En comparación con las guías lineales de recirculación de bolas, la tecnología de guiado drylin® utiliza elementos deslizantes fabricados en plástico de alto rendimiento que previenen que se adhieran la suciedad y el polvo.

Aplicaciones robustas

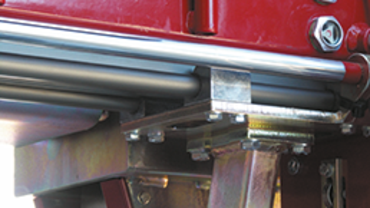

Aplicación de cliente:
libertad ante suciedad y polvo

El aserradero portátil de la empresa Serra Maschinenbau GmbH tiene que trabajar perfectamente y ha de ser fácil de operar y fácil de mantener bajo cualquier condición climática. La tecnología lineal drylin® es muy resistente a la suciedad

Resistencia a la suciedad
¿Desea más información?

las guías drylin® pueden usarse en entornos de trabajo con arena, virutas y polvo. Los elementos de deslizamiento igus® tienen un funcionamiento similar al de un quitanieves: los cuerpos extraños son simplemente barridos del camino debido al contacto constante de los elemento de plástico con la superficie de la guía.

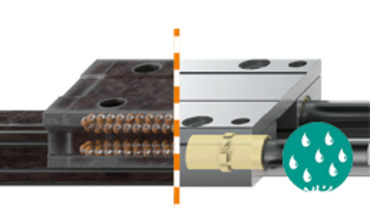

Libres de corrosión
Tecnología lineal drylin® - libre de corrosión ni grasa

Los materiales usados en las guías lineales drylin® son altamente resistentes a los entornos de trabajo más variados y han sido probados para su uso bajo el agua.

Libres de corrosión
Aplicación de cliente:

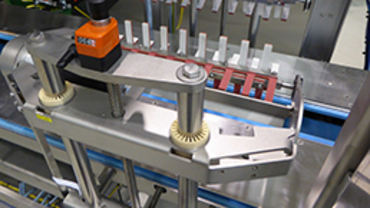

etiquetadora - sin óxido

En la industria alimentaria y de la bebida, existen unas exigencias especiales de higiene que han de ser cumplidas. Las máquinas y componentes tienen que ser libres de corrosión, como es el caso de las máquinas etiquetadoras.

Libres de corrosión
¿Desea más información?

La combinación del acero inoxidable de alta aleación (p.ej. 1.4571) con los plásticos de alta resistencia (p.ej. iglidur® X) permite una gran resistencia en aplicaciones en contacto con agua del mar.

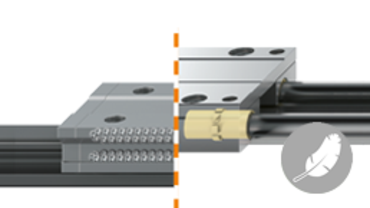

Más ligero que las guías lineales de recirculación de bolas
Consiga ahorros de hasta un 75% en peso con la tecnología lineal drylin®

Las guías lineales de recirculación de bolas más convencionales están fabricadas principalmente en metal mientras que la tecnología lineal drylin® utiliza plásticos de alto rendimiento.

Aplicaciones ligeras
Aplicación de cliente:

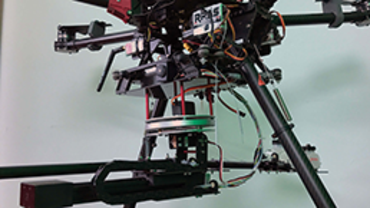

dron - guiado ligero y fácil

Las guías drylin® de fibra de carbono ha sido utilizadas en un dron. La guía ofrece la estabilidad necesaria al mismo tiempo que es robusta y extremadamente ligera.

Más ligero que las guías lineales de recirculación de bolas
¿Desea más información?

Los sistemas de guiado lineal drylin® tienen un diseño con un perfil reducido y poco peso. El uso de elementos deslizantes fabricados en plástico garantizan un masa reducida y un manejo fácil.

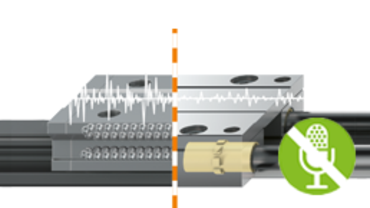

Más silenciosos que las guías de recirculación de bolas
Cuatro veces más silencioso debido a elementos plásticos de deslizamiento.

Gracias a los elementos deslizantes producidos en pástico de polímero de alto rendimiento, los productos drylin® tienen un funcionamiento con 20 dB de valor medio y son por tanto, alrededor de 4 veces más silenciosos que las guías con rodamientos metálicos.

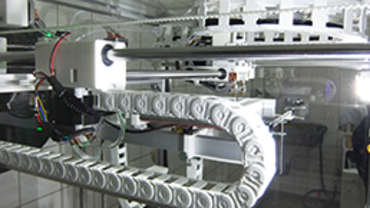

Aplicaciones silenciosas
Aplicación de cliente:
impresora 3D - es esencial que el ruido sea mínimo

Las grandes aceleraciones durante la impresión y los movimientos lineales rápidos genera vibraciones severas. Los requerimientos de los sistemas de impresión 3D de la empresa Kühling & Kühling eran entre otros: un funcionamiento silencioso y la amortiguación de ruido por este motivo se instalaron las guías lineales drylin®.

Silenciosos
¿Desea más información?

Los sistemas de guiado lineal drylin® utilizan plásticos técnicos que deslizan en vez de rodar como si ocurre con las guías de bolas de acero. Como resultado, se genera significativamente menos ruido y vibraciones.

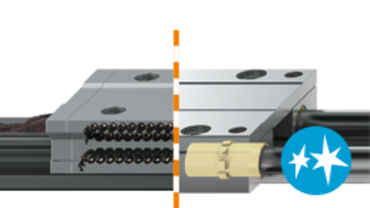

Limpio e higiénico
Tecnología lineal libre de lubricación para las exigencias extremadamente altas de higiene.

La tecnología lineal drylin® es especialmente limpia e higienica debido a que los elementos deslizantes de plástico no requieren de lubricación.

Aplicación limpia
Aplicación de cliente:

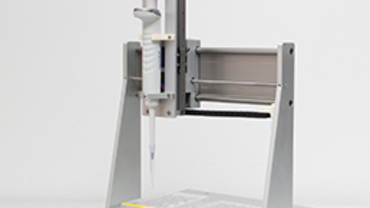

Sistema de pipetas higiénico

Los aparatos para el pipeteo de muestras en la industria farmacéutica, biológica, química y médica requieren de un nivel alto de precisión y que la guía lineal sea limpia para cumplir con las exigencias extremas de higiene. En este ejemplo se puede ver un sistema de pipetas usado por la Universidad de Ljubljana.

Limpio e higiénico
¿Desea más información?

Todos los sistemas de guías lineales drylin® operan sin ninguna lubricación externa tales como aceites o grasas y por ello son extremadamente limpios. En salas blancas, la contaminación por grasa o aceite, se puede eliminar por completo.

Tabla comparativa: Cojinetes de fricción contra recirculación de bolas


Propiedades
Características
cojinetes de fricción igus®
Características
recirculación de bolas
Datos técnicos
cojinetes de fricción igus®
Datos técnicos recirculación de bolas Especialmente destacado
para las industrias siguientes:
Precisión + +++ 0,02 - 0,15 mm 0,001 - 0,01 mm Máquinas herramienta, sistemas CNC, fabricación de electrónica
Completamente libre de lubricación +++ + Medicina, empaquetado, alimentos, salas blancas, bienes de consumo
Sin mantenimiento +++ + Diferentes ramas industriales
Peso ligero +++ + Aluminio aprox. 2,7 g/cm³
Plástico de polímero aprox. 1,5 g/cm³
Acero aprox. 7,8 g/cm³ Manipulación de materiales, automatización y aparatos de laboratorio
Capacidad de respuesta a altas dinámicas (poco peso) +++ + Empaquetado, manipulado de materiales, automatización
Capacidad de respuesta a altas dinámicas (mucho peso) + +++ Empaquetado, manipulado de materiales, automatización
Variación de la longitud de la carrera +++ ++ Tecnología de cámaras, textil
Coeficiente de fricción + +++ 0,15 - 0,3 µ 0,001 - 0,05 µ Ajustes manuales, movimientos pivotantes
Resistencia a la suciedad +++ + Empaquetado, equipos de pintura, sector textil, papel y piedra
Amortiguación de ruido ¹ +++ ++ 45-60 dB 60-70 dB Medicina, aparatos de laboratorio, muebles
Ventaja en costes +++ ++ Diferentes ramas industriales
Protección contra la corrosión ++ + Sistemas de llenado, sector químico y alimentario
Magnetismo + +++ Plástico, aluminio Acero Medicina, instrumentos de inspección
Resistencia a los agentes químicos +++ + 1.4751 + iglidur® X 1.4112 Medicina, alimentos, galvanización, sistemas de llenado
Compatibilidad de módulos +++ + Maquinaria de construcción, automatización de líneas de montaje
Funcionamiento silencioso sin ninguna vibración +++ ++ Tecnología de cámaras, inspección, medicina, impresoras 3D
Ideal para carreras cortas +++ + Textil y manipulación de materiales
Montaje fácil y rápida sustitución +++ + Maquinaria de construcción, automatización de líneas de montaje
Rigidez + +++ Máquinas herramienta, sistemas CNC, fabricación de electrónica
Recorridos largos de más de 10 m ++ + Tecnologia de cámaras, manipulación de materiales, logística
Resistencia a las temperaturas +++ + hasta +250 °C Agentes químicos
Funcionamiento suave + +++ Ajustes manuales
Aceleración máxima ² +++ ++ 50 m/s² 15 m/s² Automatización, manipulación de materiales
Velocidad máxima ² +++ + 30 m/s 5 - 10 m/s Automatización, manipulación de materiales

1) Medido en el laboratorio de igus®, 400 mm de carrera, ajuste manual
2) Sometido a cargas bajas, dependiendo del tamaño de instalación 0,1 hasta 5 kg
Leyenda: +++ fuerte ++ medio + flojo

¡Cambie sus cojinetes metálicos ahora!

Calculador de duración de vida para guías lineales
Calcule vía online el potencial de reemplazo y configure individualmente sus guías lineales.

Calcule fácilmente la vida útil estimada y de este modo determine potencial el reemplazo de su aplicación.

Caja de muestras para guías lineales
Caja de muestras para guías lineales

¿Todavía no está seguro de que las guías lineales drylin® sean la solución correcta para su aplicación? ¡Pida su caja de muestras gratuita ahora!

Consulta personal
Consulta personal

¿Quiera una alternativa a su solución existente? ¿Le gustaría concertar una cita con nosotros en sus instalaciones para hablar en particular sobre su aplicación? Estamos esperando su consulta.

Laboratorio de pruebas para guías lineales
¡Testados!

Los más de 500 ensayos realizados al año en nuestro laboratorio de pruebas, que cuenta con 250m², nos sirven para demostrar como las soluciones lineales drylin® libres de lubricación pueden reemplazar perfectamente a las guías metálicas de recirculación de bolas.
