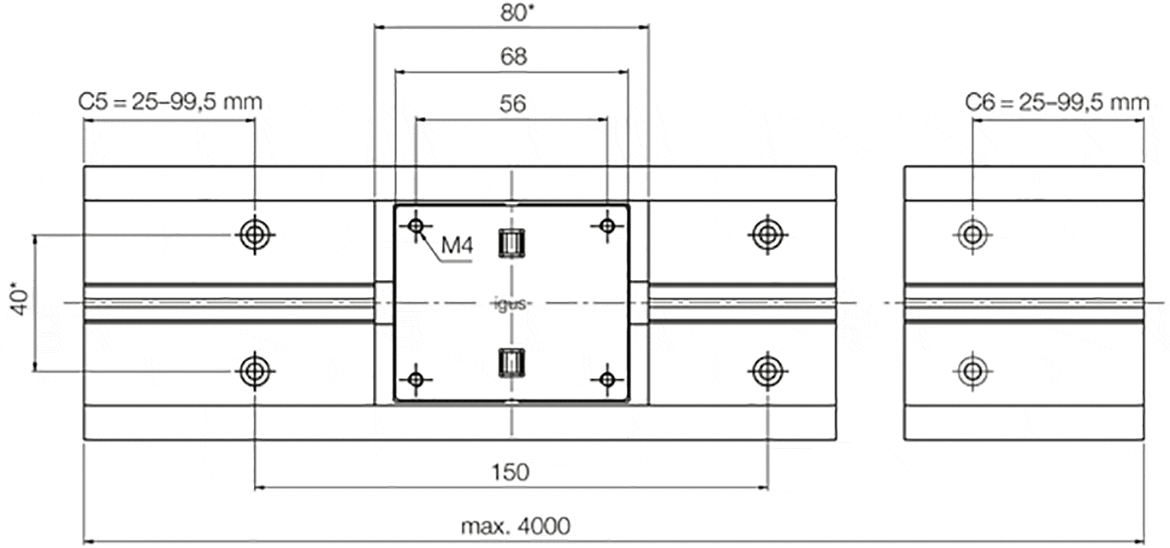

Nº de art. | Longitudes de raíl máx. | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Peso del raíl | Precio/m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L máx.] | Mín. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-80 | 4000 | 80 | 150 | 40 | 25 | 99,5 | 11 | 1,5 | M4 | 271200 | 2900 | 1140 | 141,32 USD | |
NS-01-80-AR | 4000 | 80 | 150 | 0 | 20 | 99,5 | 11 | 1,5 | 27120 | 2900 | 1140 | 169,58 USD | ||
NS-01-80-UNGEBOHRT | 4000 | 80 | 0 | 0 | 11 | 1,5 | 27120 | 2900 | 1140 | 126,50 USD |
Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja
Nº de art. | Nº. de art. | Peso del carro | ||
---|---|---|---|---|
[g] | ||||

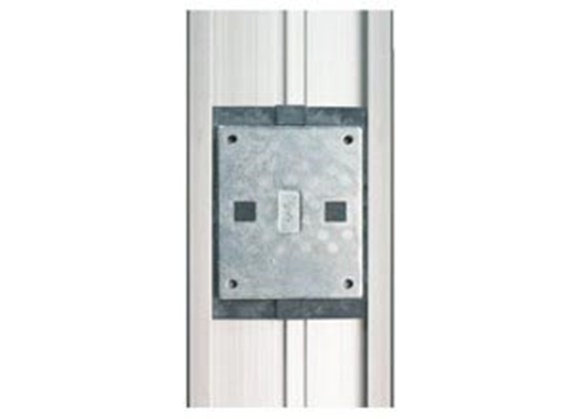

NW-02-80 | Carro estándar | 100 | 26,72 USD | |
NW-02-80-LLY | Carro estándar, cojinete flotante en dirección "Y" | 100 | 26,72 USD | |
NW-02-80-LLZ | Carro estándar, cojinete flotante en dirección "Z" | 100 | 26,72 USD | |
NW-02-80-LLYZ | Carro estándar, cojinete flotante en direcciones "Y" y "Z" | 100 | 26,72 USD |

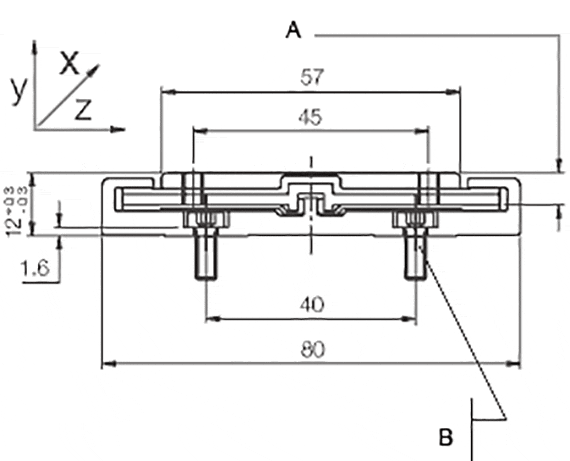

Nº Nº | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Peso |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-02-80 | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
NW-02-80-LLY | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
NW-02-80-LLZ | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
NW-02-80-LLYZ | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 |
Nº de art. | Nº. de art. | Peso del carro | ||
---|---|---|---|---|
 : | [g] | |||
NW-12-80 | Carro moldeado por inyección | 100 | 26,72 USD | |
NW-12-80-LLY | Carro moldeado por inyección, cojinete flotante en dirección "Y" | 100 | 26,72 USD | |
NW-12-80-LLZ | Carro moldeado por inyección, cojinete flotante en dirección "Z" | 100 | 26,72 USD | |
NW-12-80-LLYZ | Carro moldeado por inyección, cojinete flotante en direcciones "Y" y "Z" | 100 | 26,72 USD |
Nº Nº | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Peso |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-12-80 | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
NW-12-80-LLY | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
NW-12-80-LLZ | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
NW-12-80-LLYZ | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 |
Cojinete sin holgura
2Cojinete con holgura en el eje Z
3Cojinete con holgura en el eje Y
4Cojinete con holgura en los ejes YZ
Introduzca el número de carros.
