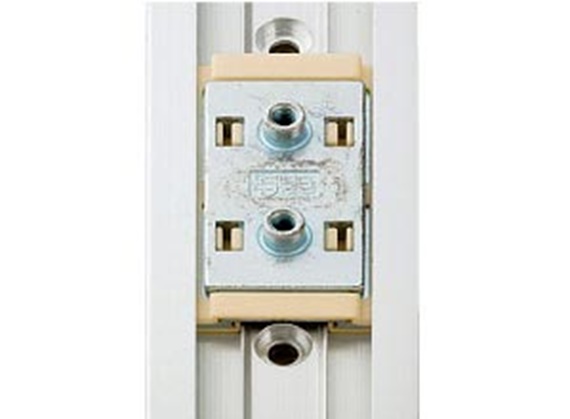

drylin® N - sistema de guiado lineal de perfil plano NK-02-40

Versión 02 con agujero roscado

Nº de art. Longitudes de raíl máx. a C4 A3 C5=C6 h h1 K1* ly lz Peso del raíl Precio/m
  [L máx.]       Mín. max.       [mm2] [mm2] [g/m]
listo para enviar en 24 - 48 horas desde Alemania NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 49,30 USD Añadir a la cesta de la compra
listo para enviar en 3 - 4 días laborales desde Alemania NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 a petición Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 54,30 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Para guías no perforadas, indique "Sin perforar" en el comentario.
* para tornillo de cilindro con cabeza baja

Versión 02 con agujero roscado

Nº de art. Nº. de art. Peso del carro
    [g]
listo para enviar en 24 - 48 horas desde Alemania NW-02-40 Carro enclipado, cojinete fijo 30 9,69 USD Añadir a la cesta de la compra
listo para enviar en 3 - 4 días laborales desde Alemania NW-02-40-LLY Carro enclipado, cojinete flotante en dirección "Y" 30 9,69 USD Añadir a la cesta de la compra
listo para enviar en 3 - 4 días laborales desde Alemania NW-02-40-LLZ Carro enclipado, cojinete flotante en dirección "Z" 30 9,69 USD Añadir a la cesta de la compra
listo para enviar en 3 - 4 días laborales desde Alemania NW-02-40-LLYZ Carro, enclipado, cojinete flotante en direcciones "Y" y "Z" 30 9,69 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 02: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
listo para enviar en 24 - 48 horas desde Alemania NW-02-40 9,5 23 50 40 20 0 0 M4 5 6,5 30
listo para enviar en 3 - 4 días laborales desde Alemania NW-02-40-LLY 9,5 23 50 40 20 0 0 M4 5 6,5 30
listo para enviar en 3 - 4 días laborales desde Alemania NW-02-40-LLZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
listo para enviar en 3 - 4 días laborales desde Alemania NW-02-40-LLYZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 12 con agujero roscado

Nº de art. Nº. de art. Peso del carro
    [g]
listo para enviar en 24 - 48 horas desde Alemania NW-12-40 Carro moldeado por inyección 30 10,65 USD Añadir a la cesta de la compra
listo para enviar en 3 - 4 días laborales desde Alemania NW-12-40-LLY Carro moldeado por inyección, cojinete flotante en dirección "Y" 30 10,65 USD Añadir a la cesta de la compra
listo para enviar en 3 - 4 días laborales desde Alemania NW-12-40-LLZ Carro moldeado por inyección, cojinete flotante en dirección "Z" 30 10,65 USD Añadir a la cesta de la compra
listo para enviar en 24 - 48 horas desde Alemania NW-12-40-LLYZ Carro moldeado por inyección, cojinete flotante en direcciones "Y" y "Z" 30 10,65 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Versión 12: Tamaños [mm] - carros de guiado

Nº Nº H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
listo para enviar en 24 - 48 horas desde Alemania NW-12-40 9,5 23 52 40 20 0 0 M4 5 6,5 30
listo para enviar en 3 - 4 días laborales desde Alemania NW-12-40-LLY 9,5 23 52 40 20 0 0 M4 5 6,5 30
listo para enviar en 3 - 4 días laborales desde Alemania NW-12-40-LLZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
listo para enviar en 24 - 48 horas desde Alemania NW-12-40-LLYZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Seleccione las opciones del carro
5.

Aviso:

Encontrará más información en las fichas y planos técnicos, así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.

1

Cojinete sin holgura

2

Cojinete con holgura en el eje Z

3

Cojinete con holgura en el eje Y

4

Cojinete con holgura en los ejes YZ

Juego completo drylin® NK

Paso 1

Introduzca el número de carros.

technical drawing
Nº de carros:

Longitud del carro en la versión NW-12-40: 52 mm

A = M4 (acoplamiento a presión máx. 1,2 Nm)
B = Agujeros mín.Ø 6,5
C = para tornillos de máquina M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

Capacidad de carga estática y momentos de inercia de un área

Opcional:

Tapa para raíl,
Nº pedido  NSK-40


listo para enviar en 24 - 48 horas desde Alemania
listo para enviar en 3 - 4 días laborales desde Alemania
