Descripción general de las guías lineales

La tecnología de accionamiento drylin ofrece una amplia gama de productos, desde guías lineales ligeras de polímero hasta soluciones robustas de acero inoxidable; todas ellas sin necesidad de lubricación externa. El movimiento de las guías lineales se proporciona mediante el uso de husillos, correas dentadas o cremalleras. igus ofrece a los clientes soluciones adaptadas a los casos más específicos. Todos los sistemas se suministran con la longitud de recorrido deseada y el accionamiento puede realizarse mediante sistemas opcionales en forma de volantes manuales o motores de varios tipos. Las mesas lineales con husillo se recomiendan para aplicaciones sujetas a altas fuerzas de cizallamiento axial, pero que, sin embargo, requieren una gran precisión.

Estas guías lineales pueden equiparse con husillos trapezoidales o helicoidales, independientemente del modelo.  Los módulos lineales  con correa dentada están diseñados para carreras largas y velocidades muy altas en aplicaciones con una alta precisión de reproducibilidad y ciclos cortos. Diseñadas para altas velocidades y largos recorridos,

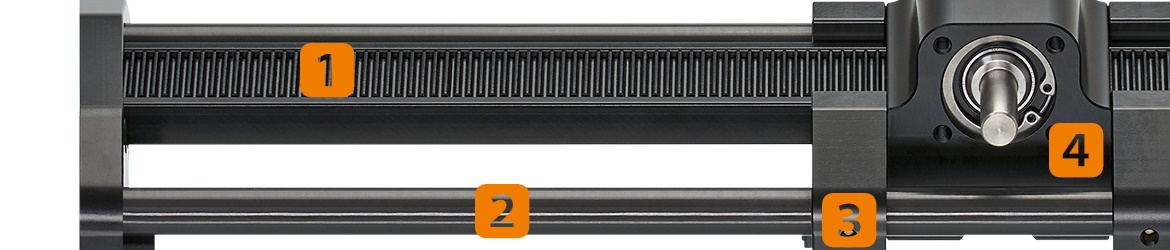

las  guías lineales con transmisión directa de energía mediante cremallera ofrecen la ventaja adicional de permitir el movimiento autónomo y sin holgura de varios carros en un mismo sistema.

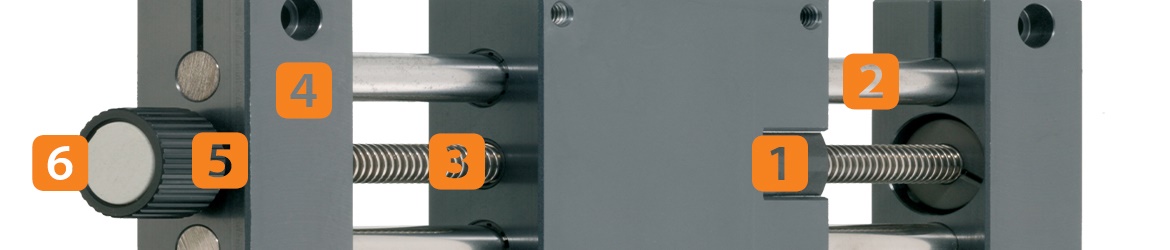

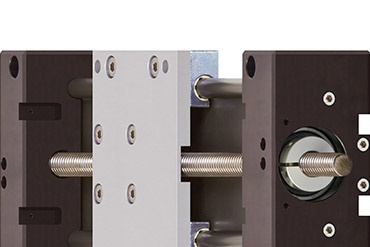

Mesas lineales con husillo

• Ajuste de formato económico y preciso

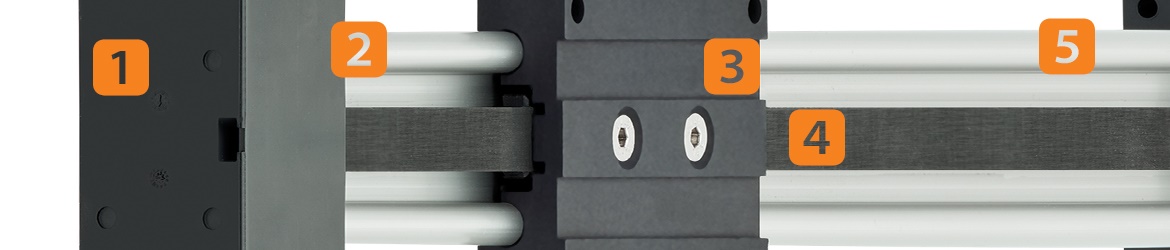

Módulos lineales con correa dentada

• Alta eficiencia gracias a una baja inercia de la masa

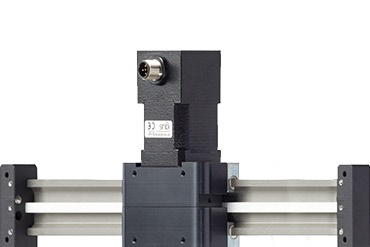

Módulos cantilever ligeros

• Precisión extrema, incluso en largos recorridos

¿Cuándo utilizarlas?

• Para ajustes de formato
• En entornos extremadamente duros
• Cuando se necesita una solución económica y lista para instalar
• Si se requiere resistencia a la corrosión
• Cuando se necesita un funcionamiento silencioso

¿Cuándo no utilizarlas?

• Para cargas y dinámicas muy elevadas
• Si se requiere una precisión de posicionamiento de <0,1 mm
• Cuando se requiere un alto rendimiento en funcionamiento continuo

¿Cuándo utilizarlas?

• Posicionamiento rápido de pequeñas cargas
• Para una estructura plana
• Movimiento silencioso y funcionamiento continuo
• Aplicaciones bajo el agua con una correa UW
• Versión básica económica

¿Cuándo no utilizarlas?

• Si se necesita mover altas cargas a altas velocidades
• Si se requiere una precisión de posicionamiento de < 0,1 mm

¿Cuándo utilizarlas?

• Aplicaciones de pick and place altamente dinámicas
• Para aplicaciones con una estructura compacta
• Como eje z en pórticos multieje

¿Cuándo no utilizarlas?

• Cargas altas
• Autoblocante
• Aplicaciones en entornos con suciedad
