iglidur® R - Datos del material

Tabla de materiales

Especificación general

Unidad

iglidur® R

Método de prueba

densidad

g/cm³

1,39

Color

rojo oscuro

máx. Absorción de humedad a 23°C/50% de humedad ambiente.

% en peso

0,2

DIN 53495

Absorción total de humedad máx.

en peso

1,1

Coeficiente de fricción de deslizamiento, dinámico, contra acero

0,09 - 0,25

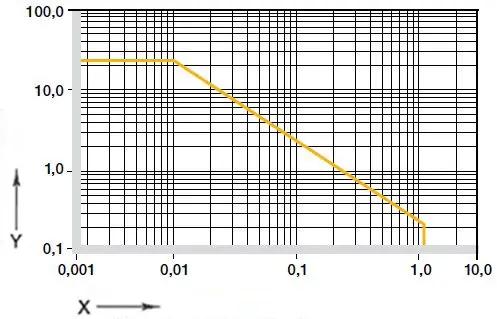

Valor pv, máx. (seco)

MPa x m/s

0,27

Especificaciones mecánicas

módulo de flexión

MPa

1.950

DIN 53457

resistencia a la flexión a 20°C

MPa

DIN 53452

Resistencia a la compresión

MPa

presión superficial máxima recomendada (20°C)

MPa

Dureza Shore D

DIN 53505

Especificaciones físicas y térmicas

Temperatura máxima de aplicación a largo plazo

°C

+90

Temperatura superior de aplicación a corto plazo

°C

+110

Temperatura de aplicación inferior

°C

-50

conductividad térmica

[W/m x K]

0,25

ASTM C 177

coeficiente de dilatación térmica (a 23°C)

[K-1 x 10-5]

DIN 53752

Especificación eléctrica

Resistividad volumétrica

Ωcm

> 1012

DIN IEC 93

Resistencia superficial

> 1012

DIN 53482

Tabla 01: Datos del material

Descargar la ficha técnica

En el desarrollo de iglidur® R como material para cojinetes de deslizamiento, la atención se centró en un alto rendimiento y un precio muy bajo. En particular, debían alcanzarse bajos valores de fricción y desgaste en funcionamiento en seco. El material libre de PTFE y silicona alcanza coeficientes de fricción extraordinariamente bajos en funcionamiento en seco y funciona en gran medida libre de stick-slip.

Especificación mecánica
La presión superficial máxima recomendada representa un parámetro mecánico del material. La resistencia a la compresión de los cojinetes iglidur® R disminuye con el aumento de la temperatura. El diagrama 02 muestra esta relación.

diagrama. 03 muestra la deformación elástica de iglidur® R bajo carga radial. Bajo la carga máxima admisible de 23 MPa, la deformación es del 4 %. La deformación plástica puede despreciarse hasta este valor. Sin embargo, también depende de la duración de la carga.

Velocidad máxima en superficie

m/s

giratoria

oscilante

lineal

continua

0,8

0,6

3,5

a corto plazo

1,2

Cuadro 02: Velocidad máxima en superficie

Velocidades de deslizamiento admisibles
Los cojinetes de deslizamiento iglidur® R son adecuados para altas velocidades de deslizamiento. Para movimientos lineales, se admiten velocidades a corto plazo de hasta 10 m/s. También en este caso, los valores máximos especificados sólo pueden alcanzarse bajo las cargas de presión más bajas. Los valores especificados indican la velocidad a la que la fricción provoca un aumento hasta el límite de la temperatura permanentemente admisible.

iglidur® R

Temperatura de aplicación

inferior

- 50 °C

superior, a largo plazo

+ 90 °C

superior, corto plazo

+ 110 °C

protección axial adicional de

+ 50 °C

Tabla 03: Límites de temperatura para iglidur® R

Temperaturas
La resistencia a la compresión de los cojinetes de deslizamiento iglidur® R disminuye con el aumento de la temperatura. el diagrama 02 ilustra esta correlación. Las temperaturas reinantes en el sistema de cojinetes también influyen en el desgaste de los cojinetes, siendo necesaria una protección adicional a temperaturas superiores a +50 °C.

Fricción y desgaste
El coeficiente de fricción disminuye con el aumento de la carga, al igual que la resistencia al desgaste. iglidur® R es especialmente adecuado para aplicaciones en las que los elevados valores pv se deben principalmente a la elevada velocidad superficial y no tanto a la presión superficial. La dependencia del coeficiente de fricción de los cojinetes iglidur® R de la rugosidad del eje es menos pronunciada.

diagrama 05: coeficiente de fricción en función de la carga

diagrama. 06: Desgaste, aplicación rotativa con diferentes materiales de eje

Materiales del eje
Los diagramas 06 y 07 muestran una ampliación de los resultados de las pruebas con diferentes materiales de eje que se llevaron a cabo con cojinetes iglidur® R. A 0,3 m/s y 1 MPa, los ejes de acero de alta calidad y Cf53 son los mejores compañeros de deslizamiento. Al aumentar la carga, los cojinetes iglidur®® R con ejes de acero inoxidable Cf53 y 304 muestran el mejor comportamiento frente al desgaste, mientras que los ejes cromados duros demuestran ser un buen compañero de deslizamiento en el funcionamiento giratorio.
Si el material del eje que desea utilizar no está incluido en los resultados de las pruebas aquí presentados, póngase en contacto con nosotros.

Materiales del eje

diagrama. 07: Desgaste en aplicaciones giratorias y oscilantes

Medio

Resistencia

Alcoholes

hidrocarburos

Grasas, aceites, no aditivados

combustibles

Ácidos diluidos

de 0 a

ácidos fuertes

Bases diluidas

bases fuertes

+ a 0

+ resistente 0 condicionalmente resistente - no resistente

Tabla 05: resistencia química de iglidur® R

Resistencia química
Los cojinetes de deslizamiento iglidur® R pueden utilizarse en las condiciones ambientales más diversas y en contacto con numerosas sustancias químicas. La tabla 05 ofrece un resumen de la resistencia química de los cojinetes iglidur® R a temperatura ambiente.

**
Especificación eléctrica

Resistividad volumétrica

> 1012 Ωcm

Resistencia superficial

> 1012 Ω

Radiación radioactiva
Los cojinetes de deslizamiento iglidur® R son resistentes a la radiación hasta una intensidad de 3 x 10² Gy.

Máxima absorción de humedad

a +23°C/50% de humedad ambiente.

0,2% en peso

Absorción total máxima de humedad

1,1% en peso

Tabla 06: Absorción de humedad de iglidur® R

Absorción de humedad
La absorción de humedad de los cojinetes iglidur® R es de aprox. 0,2 % en un clima normal. El límite de saturación en agua es del 1,1%. Esto debe tenerse en cuenta en condiciones de funcionamiento adecuadas.

Diámetro****d1 [mm]

eje h9**[mm]**

iglidur® R****E10 [mm]

Carcasa H7**[mm]**

a 3

0 - 0,025

+0,014 +0,054

0 +0,010

> de 3 a 6

0 - 0,030

+0,020 +0,068

0 +0,012

> De 6 a 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 a 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 a 30 años

0 - 0,052

+0,040 +0,124

0 +0,021

> De 30 a 50 años

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 a 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 a 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 a 180

0 - 0,100

+0,085 +0,245

0 +0,040

Tabla 07: Tolerancias importantes para cojinetes iglidur® R según ISO 3547-1 después del montaje a presión

Tolerancias de instalación
Los cojinetes iglidur® R son cojinetes estándar para ejes con tolerancia (mínimo recomendado h9). Los cojinetes están diseñados para ser montados a presión en un montaje con tolerancia H7; después de la instalación en un montaje con dimensiones nominales, el diámetro interior del cojinete con tolerancia E10 se ajusta por sí mismo. Para determinadas dimensiones, la tolerancia se desvía de ésta en función del grosor de la pared (véase la gama de productos).
