Module Connect


Ahorre tiempo y espacio con los módulos de conexión inteligentes

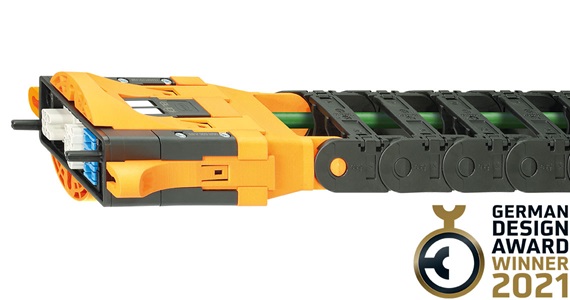

Module Connect es un nuevo concepto de conector para la conexión de cables eléctricos, cables de fibra óptica y tubos neumáticos. Se caracteriza por una carcasa plana y compacta, y se utiliza para conectar varios cables en el menor espacio posible.

Gracias al diseño modular, se puede configurar un único punto de conexión/desconexión como una sola interfaz formada por varios módulos de conectores. Un módulo de conexiones puede contener hasta cuatro inserts diferentes. Los módulos se pueden unir, proporcionando variaciones de altura y anchura prácticamente infinitas. El Module Connect cuenta con una carcasa plana que lo hace muy compacto, y permite una alta densidad de contactos para cada aplicación.


Hecho a medida

Configurado de acuerdo con sus necesidades y listo para conectar

Sistemas de suministro de energía

1. Escoja la cadena portacables y los cables

Conectores listos para conectar

2. Combine los inserts necesarios

Module Connect

3. Determine la forma de la carcasa

Instalación de Module Connect

4. Instálelo ¡y listo!


Conecte su cadena portacables con UN SOLO conector

Los módulos conectores pueden ser de una o dos capas dependiendo del relleno y la geometría de la cadena portacables que acompañan. Esto permite un cableado ideal en cuanto a la función y el diseño de cada aplicación.

El sistema universal de alivio de tensión de igus® permite una fijación segura del cable directamente en la carcasa del conector. Los elementos flexibles utilizados envuelven los cables y los mantienen en su lugar sin dañarlos. Esta estructura flexible en forma de panal se adapta a las diferentes secciones transversales de los cables y, por lo tanto, proporciona un alivio universal de la tensión.

Module Connect puede utilizarse en muchas aplicaciones, por ejemplo, en el punto fijo o móvil de una cadena portacables, entre dos cadenas portacables o para la conexión de cables en armarios de conexiones.



Module Connect Formas y tamaños variables combinables de forma individual
Module Connect Simplificación de las máquinas y el cableado del sistema desde el motor hasta el armario eléctrico

Seis buenas razones para utilizar Module Connect

Flexible

Flexible ...

Terminal para instalación en la pared, en el suelo o como unión de cables

Ligero y compacto

Ligero ... compacto ...

Polímero de alto rendimiento reforzado con fibras. Ahorro de peso comparado con los conectores rectangulares convencionales

Resistente a las virutas

Resistente a las virutas ...

Varios elementos de sellado que se adaptan a diferentes diámetros de cable: 3 o 4 salidas

Conectado en segundos

Conectado en segundos ...

Carcasas de configuración individual combinando varios conectores confeccionados: conectado en segundos

Seguro

Alivio de tensión más seguro ...

Robusto y fácil de manipular gracias a una mordaza de sujeción de una sola pieza atornillada

Rendimiento

Probado ...

Hasta cuatro inserts por módulo, p. ej., neumática, potencia, bus, señal o señal: 100 inserts entre los que elegir


Interfaz individual del kit de construcción

Solicitar confección

El Module Connect puede configurarse a medida para proporcionar UNA SOLA interfaz, ofreciendo una alternativa a varios puntos de conexión y desconexión en un espacio reducido. Gracias al principio modular simple, se pueden agrupar varios módulos de conectores para la configuración de UN SOLO punto de conexión y desconexión.
Module Connect puede adaptarse al llenado y la geometría de su cadena portacables, y ofrece un cableado idóneo en términos de función y diseño para cada aplicación.

Solicitar Module Connect
