Módulos lineales con correa dentada

Collage de ejes con correa dentada y varios ejes lineales igus de distintos tamaños y diseños.

Los módulos lineales drylin® con accionamiento por correa dentada son adecuados para numerosas tareas de posicionamiento y ajuste. El perfil drylin® W sin lubricación actúa como guía lineal, mientras que una correa dentada funciona como accionamiento con un recorrido que se puede definir individualmente. Gracias a su diseño ligero en polímero y aluminio, nuestros módulos lineales con correa tienen un bajo nivel de fricción, lo que los hace muy eficientes.

Este tipo de unidad lineal es la solución adecuada tanto en espacios de instalación reducidos como en aplicaciones que requieren un alto par de soporte. Disponibles individualmente o como un diseño de robot cartesiano, todos los módulos de correa dentada drylin® pueden solicitarse en configuraciones listas para usar con motor paso a paso drylin® E y motor de corriente continua. En esta página encontrará diferentes versiones de nuestros módulos de correa dentada. Si ninguno le resulta adecuado, nuestros expertos estarán encantados de asesorarle.

Lo que encontrará en esta página:

Gama de módulos lineales de correa dentada drylin®

Descubra nuestra gama de módulos lineales de correa dentada. Ya sea de posicionamiento izquierda-derecha, compacto o como un sistema modular, aquí encontrará la unidad lineal adecuada.

Eje lineal con accionamiento por correa dentada y carro guía.

Diseño compacto

  • Realiza numerosas tareas de posicionamiento
  • Posibilidad de conexión a motor
  • Alturas de montaje reducidas
Más información sobre la versión compacta
Eje lineal con accionamiento por correa dentada y carro.

Posicionamiento izquierda-derecha

  • Ajuste rápido derecha-izquierda
  • Compacto con doble riel drylin® W de perfil plano
  • Con brida angular
Más información sobre los módulos izquierda-derecha
Eje lineal con accionamiento por correa dentada para movimientos precisos en una aplicación industrial.

Módulos lineales específicos por sector

  • Para aplicaciones hasta -30 °C (LT)
  • Para uso en inmersión (UW)
  • Para contacto con salpicaduras de agua (SW)
Más información sobre las versiones específicas
Eje lineal con accionamiento por correa dentada de la gama ZLW.

Sistema modular abierto

  • Distancia entre ejes variable de 120/160/200 mm
  • Ligero en la versión de aluminio
  • Versión de acero inoxidable resistente a la corrosión
Más información sobre los ejes modulares
Accionamiento por correa dentada en un eje lineal con soporte metálico.

Ejes cantilever

  • Unidad de accionamiento instalada permanentemente
  • Carga axial máx: 50 N
  • Peso ligero
Comprar módulo en voladizo ZAW-1040
Eje lineal eléctrico con accionamiento por correa dentada.

Módulo lineal de correa dentada motorizado

  • Longitudes de recorrido definidas (300/500/1.000 mm)
  • Funcionamiento sin mantenimiento ni lubricación externa
  • Montaje rápido
Comprar módulo lineal con correa eléctrico
Eje lineal en miniatura con accionamiento por correa dentada y carro.

Módulo lineal de perfil plano ZLN-40

  • Diseño de perfil plano con 27 mm de altura
  • Carga vertical a partir de 30 N
  • Con motores paso a paso NEMA y motores de corriente continua EC/BLDC
Comprar ahora
Eje lineal con carros guía y husillos para una solución de automatización regulable.

Módulo lineal de correa dentada en tándem ZLWT

  • Módulo lineal compacto en tándem con dos correas dentadas
  • Listo para conexión con motor y sistema de control
  • Elementos deslizantes drylin® W intercambiables
Comprar ahora

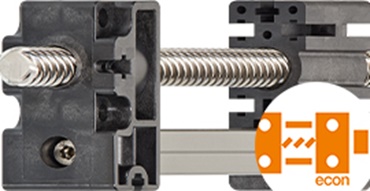

Eje de correa dentada drylin ZLW-1040-E de aluminio con carro.

Módulo lineal de correa dentada Econ

  • Funcionamiento silencioso y diseño de perfil plano
  • Correas dentadas con precarga
  • Perfil de aluminio anodizado resistente a la torsión
  • Cargas de hasta 20 N
Comprar ahora

Ventajas de los módulos lineales de correa dentada

Si busca un sistema lineal para altas velocidades y movimientos dinámicos, los módulos lineales de correa dentada son la mejor opción. A continuación, encontrará las ventajas de los módulos lineales con correa en comparación con otros sistemas:

Libre de lubricación

Funcionamiento silencioso

Diseño plano

Uso bajo el agua

Para un funcionamiento continuo

Económico

Estructura de un módulo lineal de correa dentada

Un módulo lineal de correa dentada es un sistema versátil que se utiliza en diversas aplicaciones. Aquí encontrará todos los elementos clave que componen la estructura de una unidad lineal con correa dentada.

Guía lineal con marcas numeradas en un sistema igus.

1. Soportes de eje con rodamiento de bolas
La alineación es un factor crucial del eje de la correa dentada. Permite que la correa dentada cambie de dirección y garantiza un movimiento de baja fricción. Los rodamientos de bolas igus® ofrecen una baja resistencia a la rodadura y una gran capacidad de carga.

2. Guía lineal sin lubricación con elementos deslizantes de plástico
La guía lineal es responsable del guiado preciso del carro a lo largo del eje. Aquí se utilizan elementos deslizantes fabricados en polímero. Estos cojinetes no requieren lubricación ni mantenimiento, son silenciosos y resistentes a la suciedad. Su uso garantiza un movimiento de baja fricción y una gran precisión de posicionamiento.

3. Carro
El carro es el elemento móvil del módulo lineal. Se desliza a lo largo de la guía lineal y soporta la carga. Dependiendo de la aplicación, los carros pueden seleccionarse en diferentes tamaños y diseños.

4. Correa dentada de poliuretano (PU) o neopreno
La correa dentada transmite el movimiento del motor al carro. Las correas dentadas de poliuretano (PU) y neopreno son materiales especialmente adecuados para este fin. Las correas dentadas de PU ofrecen una alta resistencia a la tracción, un bajo alargamiento y son resistentes al aceite y a los productos químicos. Por su parte, las correas de neopreno son resistentes a altas temperaturas y adecuadas para aplicaciones en el rango de temperaturas medias.

5. Riel de aluminio
El riel de aluminio constituye la estructura básica del módulo lineal de correa dentada. Se basa en nuestra acreditada tecnología lineal de rieles drylin® W. Gracias a este material, es ligero, rígido y resistente a la corrosión.

Configurador de tecnología de accionamiento ddx en un portátil con componentes de accionamiento mostrados.

Configurador de tecnología de accionamiento

El módulo lineal según sus requisitos

Con el configurador online de tecnología de accionamiento, con solo introducir sus requisitos, puede personalizar un módulo lineal de husillo, correa dentada o cremallera, según sus necesidades. También puede pedir directamente online los motores, sistemas de control y otros accesorios.

  • Configuración rápida y sencilla
  • Accesorios opcionales
  • Lista de piezas detallada
  • Entrega rápida*
Ir al configurador de actuadores lineales*También puede encontrar actuadores lineales preconfigurados en nuestra tienda online.

Ejemplos de aplicaciones con módulos lineales de correa dentada

Robots en alta mar: inspecciones, limpieza y reparaciones

Remotion es una empresa noruega que fabrica robots para la industria del petróleo y el gas en alta mar. Los robots utilizan tecnología magnética para realizar operaciones peligrosas como inspecciones, limpieza y reparaciones de estructuras tanto por debajo como por encima de la línea de flotación. Nuestros componentes de tecnología lineal y de accionamiento sin lubricación funcionan perfectamente en conjunto, proporcionando una solución ligera y robusta para entornos con salpicaduras y bajo el agua.

Más información
Robot limpiador Remotion sobre una superficie con rastros de barro en una aplicación.

Impresora 3D para hormigón l Solución sin lubricación para entornos polvorientos

El uso de cemento genera una acumulación considerable de polvo que los componentes de la impresora 3D para hormigón deben soportar. Además, se requiere una larga vida útil y un mantenimiento ágil. Nuestras soluciones de cojinetes y módulos lineales sin lubricación garantizan una larga vida útil a pesar de estar expuestos a altos niveles de suciedad y contaminación.

Más información
Una impresora 3D construye un gran muro curvo en una obra al aire libre.

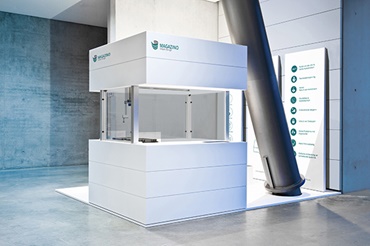

Actuadores lineales en un sistema de posicionamiento automatizado

A diferencia de los sistemas de recirculación de bolas, los cojinetes drylin® funcionan sobre elementos deslizantes. Este resumen de aplicaciones muestra los ámbitos de aplicación más diversos para los módulos lineales sin mantenimiento de la gama drylin.

Más información
Estación de picking de igus en un entorno de feria o exposición.

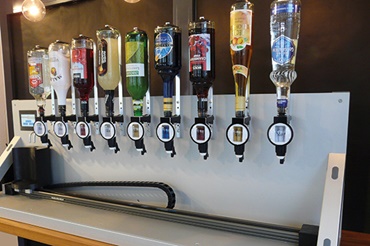

Más ejemplos de aplicaciones

Aquí encontrará muchos más ejemplos de proyectos de clientes de diferentes sectores. Descubra las aplicaciones en las que ya se han utilizado los módulos lineales igus®.

Ver ejemplos de aplicaciones
Casquillos lisos en aplicaciones industriales para maquinaria de construcción, aerogeneradores y plantas de producción.

Muestra gratuita y whitepaper

Pie de apoyo en estuche con lupa resaltado.

Muestra de husillo en miniatura

Pida ahora de forma gratuita su módulo lineal en miniatura drylin® en un práctico estuche para gafas y compruebe la calidad de nuestros productos.

Pida una muestra
Whitepaper de drylin E: transmisión por correa dentada o accionamiento por husillo para módulos lineales.

Solicite el whitepaper

¿Módulos lineales de husillo o de correa dentada? Descubra cuándo es recomendable utilizar cada uno de los sistemas.

Descargar el whitepaper

Más información sobre los módulos lineales de correa dentada

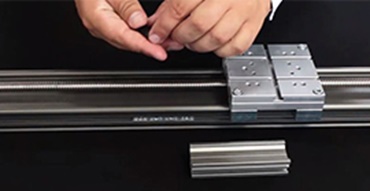

¿Existe la posibilidad de un mantenimiento fácil y rápido?

Sustituya los elementos deslizantes fácilmente y ahorre tiempo
El innovador patín lineal drylin® W WJ200UMA facilita aún más la sustitución del elemento deslizante en los módulos lineales de correa dentada. Con la herramienta suministrada, el elemento deslizante puede reemplazarse en cuestión de segundos, lo que ahorra un tiempo valioso y reduce los costes.

  • Mantenimiento directo e inteligente en el riel
  • Elemento deslizante resistente al desgaste de iglidur® J200
Comprar cojinetes de pedestal WJ200UMA
Pillow block con flechas de montaje sobre un eje.

¿Cuáles son las características técnicas de los módulos lineales de correa dentada?

Información técnica de los módulos lineales de correa dentada

¿De qué material está fabricada la correa dentada?
¿Cuál es la longitud máxima de recorrido?
¿Cuál es el límite de peso?
Aquí encontrará respuestas a estas y otras preguntas técnicas importantes, así como un resumen de todos los datos.

Ir a los datos técnicos
Eje de correa dentada con esquema acotado de carrera, longitud y medidas de conexión.

¿Qué motores puedo conectar a los módulos de correa dentada?

Automatización con motores paso a paso, motores de corriente continua y motores EC/BLDC
igus® ofrece una amplia gama de motores eléctricos para módulos lineales y manipulación industrial general. Utilizan motores paso a paso híbridos o motores de corriente continua en accionamientos de husillo, correa dentada y cremallera. Los motores eléctricos completan la gama de tecnología de automatización de igus®. De este modo, se pueden configurar sistemas de manipulación completos en combinación con módulos lineales con correa dentada.

Más información sobre motores eléctricos:
Eje de correa dentada con motor eléctrico.

Par de accionamiento y carga

Módulo lineal de correa dentada drylin® ZLW
Aquí encontrará información sobre el par de accionamiento y la carga de los módulos lineales de correa dentada ZLW.

drylin® ZLW - Par de accionamiento y carga
Diagrama con ejes X e Y y varias líneas ascendentes para T entre 0 y 10 m/s.
