1º TRC - diseño cerrado repelente a las virutas
2º Absorción alta de las fuerzas de tracción debido al "principio tráiler" especial
3º Movible en dimensiones múltiples - giro de aprox. ± 10° por eslabón es posible en el eje longitudinal
4º Resistente al impacto, robusto, resistente a la abrasión y repelente a la suciedad
5º Instalación y desmontaje fácil - componente único moldeado a presión
6º Alto grado de estabilidad - debido a topes exteriores
7º Eléctricamente conductivo: ESD/ATEX versiones con certificación PTB
8º Color de la cadena portacables: (según RAL, aproximadamente) negro ≈ RAL9004
9º Radios de flexión pequeños, paso corto
10º
Extremadamente fácil de conectar a su máquina/robot
My contact person
AR(ES)

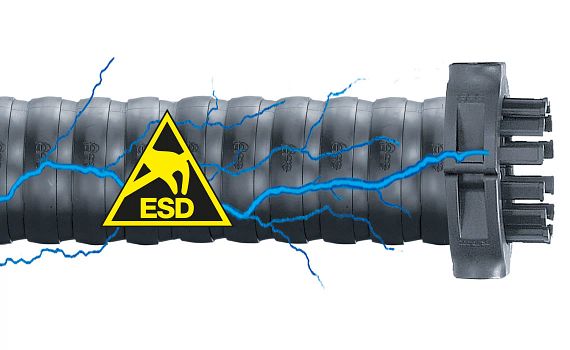

triflex® R ESD & ATEX - cadenas portacables
Especialmente hecho para aplicaciones para robot, diseño cerrado
triflex® R ESD - prevención de cargas estáticas en componentes electrónicos ó en aplicaciones del proceso de submontaje en la producción. Las propiedades del material igumid ESD combina los requerimientos de ESD así como factores de ATEX . Con respecto a ciertas propiedades mecánicas igumid ESD aún sobrepasa el material estándar igumid GLW y fue probado en el centro técnico de igus® con más de 10 millones de ciclos. triflex® R ESD - prevención de cargas estáticas en componentes electrónicos ó en aplicaciones del proceso de submontaje en la producción. Las propiedades del material igumid ESD combina los requerimientos de ESD así como factores de ATEX . Con respecto a ciertas propiedades mecánicas igumid ESD aún sobrepasa el material estándar igumid GLW y fue probado en el centro técnico de igus® con más de 10 millones de ciclos.
Calidades del diseño técnico de igus® triflex® R TRC series de cadenas portacables:
aprox. ±10° torsiones por eslabón
alta fuerza de tracción gracias al cojinete articulado
Opción de barra de fibra para control direccional parcial y refuerzo
Ningún elemento de soporte como cables de acero, muelles, etc son necesarios
Rango diverso de accesorios
Sistemas opcionales de retroceso guían fiablemente las 3D Cadenas portacables a lo largo del brazo del robot y previenen fiablemente la formación de bucles.
TRC - seguro, encerrado, repelente a las virutas
Exterior suave y robusto contra esquinas salientes
Alta resistencia a la torsión
Puede ser acortado ó ampliado arbitrariamente
Industrias y aplicaciones típicas
3 a 6 ejes en robots
Máquinas herramienta multiejes
Células mojadas y frías
Aplicaciones de pintura y ESD
Exposición a arena y polvo
Motores lineares
Ingeniería general mecánica, etc

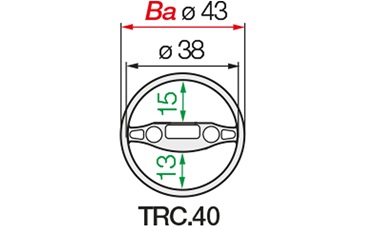

triflex® R TRC.40 ESD rango de productos
|
Art. n.º: |
| Referencia | Anchura interior Bi |
Anchura exterior Ba |
Radios R |
Altura interior Bi1 |
Altura interior Bi2 |
d1 | ||
|---|---|---|---|---|---|---|---|---|
| TRC.40.058.0.ESD | 38 | 43 | 58 | 15 | 13 | 13 | a petición |  |
| Más información sobre la pieza seleccionada: | ||||||||
3D-CAD
Pedido de muestra
Consulta de precio
Precios escalonados
myCatalog
|
||||||||
Terminal de montaje para triflex® R TRC.40 ESD

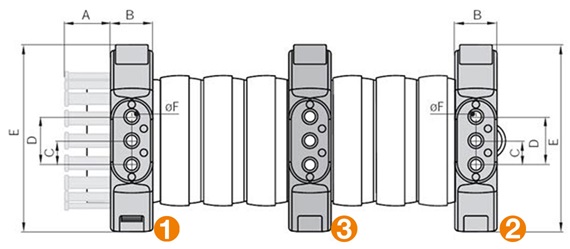

(1) = extremo móvil (2) = extremo fijo
|
Art. n.º: |
Ejecución del programa
| Referencia | ||
|---|---|---|
| TR.40.01.ESD | a petición | |
| TR.40.02.ESD | a petición | |
| Más información sobre la pieza seleccionada: | ||
|
3D-CAD
Pedido de muestra
Consulta de precio
Precios escalonados
myCatalog
|
||
triflex® R TRC.60 ESD rango de productos
|
Art. n.º: |
| Referencia | Anchura interior Bi |
Anchura exterior Ba |
Radios R |
Altura interior Bi1 |
Altura interior Bi2 |
d1 | ||
|---|---|---|---|---|---|---|---|---|
| TRC.60.087.0.ESD | 57 | 65 | 87 | 22,5 | 19,5 | 20,5 | a petición | |
| Más información sobre la pieza seleccionada: | ||||||||
|
3D-CAD
Pedido de muestra
Consulta de precio
Precios escalonados
myCatalog
|
||||||||

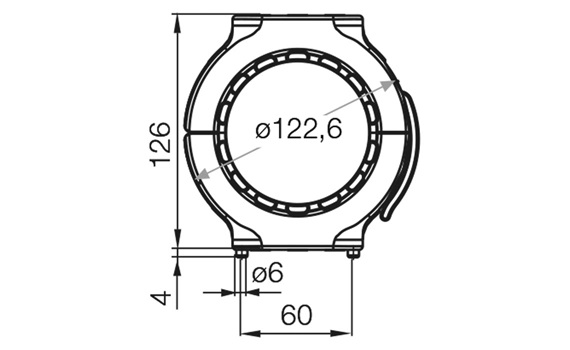

Terminal de montaje para triflex® R TRC.60 ESD
(1) = extremo móvil (2) = extremo fijo
|
Art. n.º: |
Ejecución del programa
| Referencia | ||
|---|---|---|
| TR.60.01.ESD | a petición | |
| TR.60.02.ESD | a petición | |
| Más información sobre la pieza seleccionada: | ||
|
3D-CAD
Pedido de muestra
Consulta de precio
Precios escalonados
myCatalog
|
||

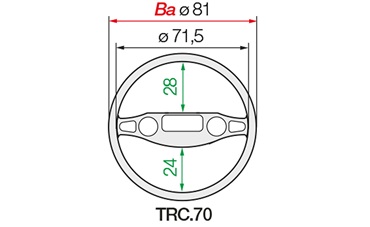

triflex® R TRC.70 ESD rango de productos
|
Art. n.º: |
| Referencia | Anchura interior Bi |
Anchura exterior Ba |
Radios R |
Altura interior Bi1 |
Altura interior Bi2 |
d1 | ||
|---|---|---|---|---|---|---|---|---|
| TRC.70.110.0.ESD | 71,5 | 81 | 110 | 28 | 24 | 26 | a petición | |
| Más información sobre la pieza seleccionada: | ||||||||
|
3D-CAD
Pedido de muestra
Consulta de precio
Precios escalonados
myCatalog
|
||||||||
Terminal de montaje para triflex® R TRC.70 ESD
(1) = extremo móvil (2) = extremo fijo
Ejecución del programa
| Referencia | ||
|---|---|---|
| TR.70.01.ESD | a petición | |
| TR.70.02.ESD | a petición | |
| Más información sobre la pieza seleccionada: | ||
|
