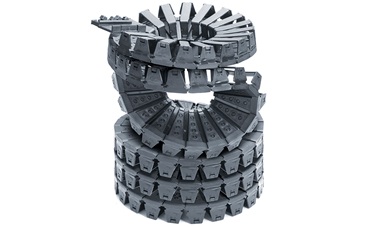

twisterband

...7000°* rotación...

Suministro estándar incluye los platos base ¡que son un componente del módulo de twisterband!

twisterband: compacta, modular, económica

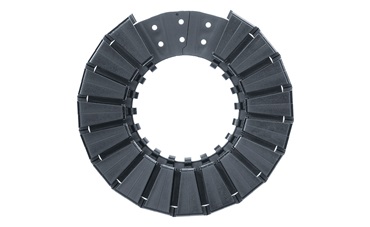

1. Base con alivio de tensión
2. segmento del twisterband
3. Disponible en 4 tamaños
4. Algunas partes están disponibles con separación interior
5. Posibilidad de compensación de longitud limitada

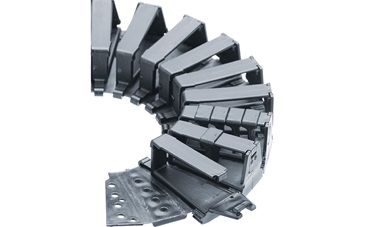

6. Apertura por presión con lámina integrada a modo de bisagra o apertura con diseño «easy»
7. Base con alivio de tensión

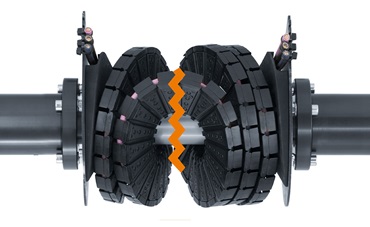

Movimientos rotatorios en un espacio mínimo - 20 veces en su propio eje Con la cadena portacables compacta twisterband de igus®, pueden realizarse movimientos rotatorios de forma económica en espacios reducidos. Es capaz de suministrar energía, datos u otros medios de forma segura, todo con un bajo desgaste y mantenimiento.

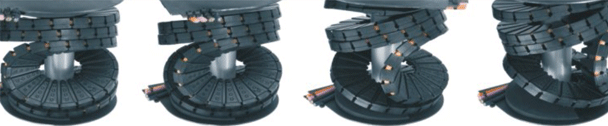

Ejemplos de aplicación de la twisterband

Cinco tamaños disponibles

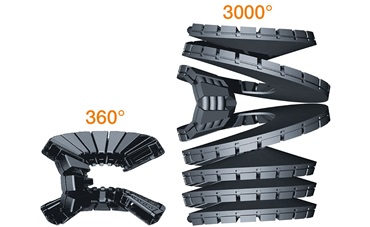

Movimientos rotatorios de más de 7.000°* en posición de instalación horizontal y hasta 3.000° en posición de instalación vertical
Velocidades de giro de hasta 180 °/s
Compacta, modular y ligera
Las tiras pueden alargarse o acortarse a la longitud deseada
Requiere un espacio mínimo de instalación y se ajusta muy próximo al eje de rotación

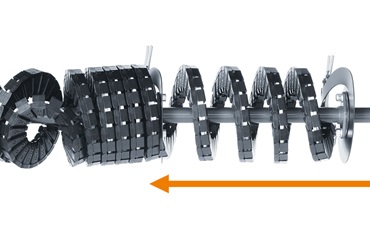

Se puede instalar en varias posiciones de montaje (horizontal, vertical, invertida)
Económica
Fácil de llenar
Idónea en combinación con los cables chainflex® de igus® para movimientos rotatorios en espacios de instalación muy limitados

Sectores:
Bobinas de cable, herramientas para máquinas, robots (brazos robot, 1/6 eje, robots SCARA) carreras de ocio, equipamiento médico, equipos de radar y telescópicos, espacio aéreo, prueba, medidas, manejo, elevación y equipamiento de instalación, turbinas eólicas (p.ejem. ajuste de aspas), adonde sea uniones rotatorios son usados

Bisagra integrable: facilidad y rapidez en el acceso y llenado de los cables y mangueras (TB20.44.18, TB30)

Ángulo máximo de rotación como norma general: una bisagra por cada 180° = 360° más de rotación

Resulta indispensable instalar un eje centrado para las rotaciones superiores a 1500° en movimientos rotacionales tanto verticales como horizontales.

Espacio de instalación mínimo.

Compacta, modular y económica - más de 7.000° de movimiento rotatorio horizontal y hasta 3.000° en posición vertical en los espacios más reducidos

Utilizable en varias orientaciones de instalación: mostrado aquí horizontal 7.000°* y más mociones rotatorios en espacios confinados. Compensación posible a longitud limitada

Montaje de twisterband

Conviene usar twisterband:

Movimientos rotacionales de hasta 7.000º (*Según la posición de instalación: hasta 3.000º en vertical y más de 7.000 en horizontal)

Para espacios reducidos

Posibilidad de velocidades de giro de hasta 180 °/s

Disponible en 5 tamaños

Algunas partes están disponibles con separación interior (ségún la serie)

Fácil de llenar, con apertura por presión mediante bisagras o el principio "easy" (según la serie)

Posibilidad de compensación de longitud limitada

Es preferible escoger una serie distinta:

Para mayor capacidad de llenado, sistema twisterchain

Para movimientos en 3D triflex® R

Versiones RBR para una capacidad de llenado todavía mayor

Si se requiere un plato giratorio libre de lubricación y mantenimiento para movimientos giratorios continuos
platos giratorios iglidur®

Si se necesitan cables apantallados. Por favor, contacte con nosotros.

twisterband TB12.23.9 – sistema de apertura con diseño ‘fácil’

Ángulo de rotación [°]:

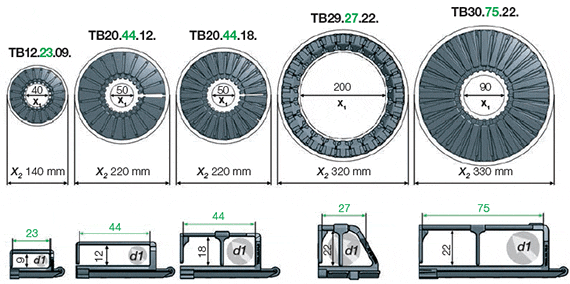

N.º de pieza	Anchura interior	Altura interior	X1 Interior espacio de instalación	X2 Exterior espacio de instalación	R mín.	R max.	d1 máx.
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
TB12.23.9.3.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.4.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.5.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.6.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.7.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.8.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.9.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.10.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.11.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.12.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.13.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.14.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.15.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.16.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.17.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.18.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.19.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.20.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.21.01.0	23	9	40	140	24	35	7	a petición
TB12.23.9.22.01.0	23	9	40	140	24	35	7	a petición

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

twisterband TB20.44.12 – sistema de apertura con diseño ‘fácil’

Ángulo de rotación [°]:

N.º de pieza	Anchura interior	Altura interior	X1 Interior espacio de instalación	X2 Exterior espacio de instalación	R mín.	R max.	d1 máx.
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
TB20.44.12.3.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.4.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.5.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.6.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.7.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.8.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.9.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.10.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.11.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.12.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.13.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.14.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.15.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.16.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.17.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.18.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.19.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.20.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.21.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.22.01.0	44	12	50	220	34	57	9	a petición
TB20.44.12.23.01.0	44	12	50	220	34	57	9	a petición

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

twisterband TB20.44.18 – sistema de apertura con cierre

Ángulo de rotación [°]:

N.º de pieza	Anchura interior	Altura interior	X1 Interior espacio de instalación	X2 Exterior espacio de instalación	R mín.	R max.	d1 máx.
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
TB20.44.18.3.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.4.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.5.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.6.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.7.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.8.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.9.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.10.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.11.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.12.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.13.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.14.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.15.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.16.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.17.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.18.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.19.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.20.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.21.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.22.01.0	44	18	50	220	34	57	14	a petición
TB20.44.18.23.01.0	44	18	50	220	34	57	14	a petición

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

twisterband TB29.27.22 – sistema de apertura con cierre

Ángulo de rotación [°]:

N.º de pieza	Anchura interior	Altura interior	X1 Interior espacio de instalación	X2 Exterior espacio de instalación	R mín.	R max.	d1 máx.
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
TB29.27.22.3.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.4.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.5.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.6.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.7.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.8.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.9.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.10.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.11.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.12.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.13.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.14.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.15.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.16.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.17.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.18.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.19.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.20.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.21.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.22.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.23.01.0	27	22	200	320	69	82	17	a petición
TB29.27.22.01.0 ⁽¹⁾	27	22	200	320	69	82	17	a petición

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

(1) twisterband serie TB29 ángulo de giro hasta máx.720º vertical/horizontal permisible

twisterband TB30.75.22 – sistema de apertura con cierre

Ángulo de rotación [°]:

N.º de pieza	Anchura interior	Altura interior	X1 Interior espacio de instalación	X2 Exterior espacio de instalación	R mín.	R max.	d1 máx.
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
TB30.75.22.3.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.4.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.5.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.6.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.7.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.8.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.9.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.10.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.11.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.12.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.13.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.14.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.15.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.16.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.17.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.18.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.19.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.20.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.21.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.22.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.23.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.24.01.0	75	22	90	330	44	77	17	a petición
TB30.75.22.25.01.0	75	22	90	330	44	77	17	a petición

Más información sobre la pieza seleccionada:

3D-CAD

Pedido de muestra

PDF

Consulta de precio

myCatalog

Ejemplo de una twisterband

*Tipo de instalación horizontal

listo para enviar en 3 - 4 días laborales desde Alemania

Plazos de entrega bajo petición, ¡Consúltenos!

twisterband

...7000°* rotación...

twisterband: compacta, modular, económica

Conviene usar twisterband:

Es preferible escoger una serie distinta:

twisterband TB12.23.9 – sistema de apertura con diseño ‘fácil’

Más información sobre la pieza seleccionada:

twisterband TB20.44.12 – sistema de apertura con diseño ‘fácil’

Más información sobre la pieza seleccionada:

twisterband TB20.44.18 – sistema de apertura con cierre

Más información sobre la pieza seleccionada:

twisterband TB29.27.22 – sistema de apertura con cierre

Más información sobre la pieza seleccionada:

twisterband TB30.75.22 – sistema de apertura con cierre

Más información sobre la pieza seleccionada:
