Tras 10 años de éxito como cadena portacables silenciosa para salas blancas, la nueva generación está en el punto de salida. Aparte de las ventajas del sistema E6, la nueva generación ofrece más características que simplifican considerablemente el mantenimiento. Además, gracias a las modificaciones en el diseño, el interior de la cadena es más accesible, el peso se ha reducido y el montaje se ha simplificado.
Opción sin curvatura girando los eslabones interiores

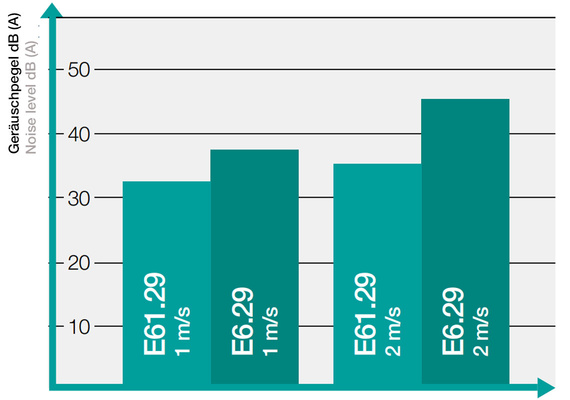

Extremadamente silenciosa gracias al paso corto y al freno integrado
(E61.29.070.055.0 a 1 m/s = 32 dB(A) según el test de ensayo n.º 4479 de igus®)
Sin apenas vibraciones
Sistema de fijación de bajo desgaste (sin conexión perno/agujero)
Prácticamente sin efecto poligonal, proporcionando un funcionamiento suave
Diseño interno liso y sin bordes que aumenta la vida útil de los cables y tubos
Serie E61.29: Travesaños con apertura por presión por ambos lados, tanto en el radio interior como exterior

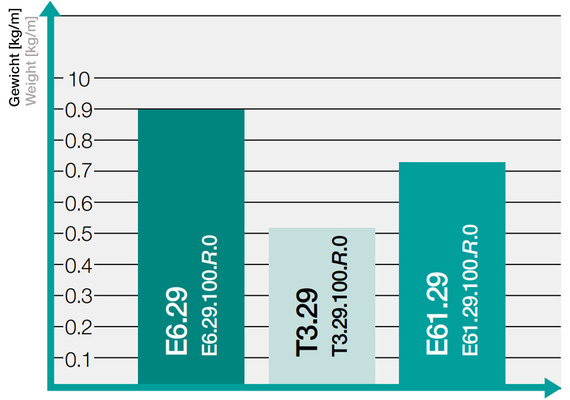

Aprox. un 30% más ligero que el sistema E6
Económica
Puede encontrar la Cadena Portacable correcta rápidamente mediante la introducción de parámetros concretos y con la ayuda de una tabla comparativa.
Unión, separación y apertura de las Cadenas Portacables y los tubos portacables.
Aplicaciones en diversos sectores industriales y en el laboratorio de ensayos igus®.
Altura interior hi: 29 mm
Anchos interiores Bi: 30 a 140 mm
Radios de curvatura R: 55 a 150 mm
Paso: 22 mm
Altura interior hi: 29 mm
Anchuras interiores Bi: 30 – 140 mm
Radios de curvatura R: 55 – 150 mm
Paso: 22 mm
Altura interior hi: 35 mm
Anchuras interiores Bi: 30 – 140 mm
Radios de curvatura R: 55 – 150 mm
Paso: 25 mm
Altura interior hi: 40 mm
Anchuras interiores Bi: 40 – 300 mm
Radios de curvatura R: 63 – 200 mm
Paso: 27,8 mm
Altura interior hi: 52 mm
Anchuras interiores Bi: 40 – 300 mm
Radios de curvatura R: 75 – 200 mm
Paso: 30 mm
Altura interior hi: 62 mm
Anchuras interiores Bi: 50 – 400 mm
Radios de flexión R: 115 mm
Paso: 50 mm
Altura interior hi: 80 mm
Anchuras interiores Bi: 50 – 600 mm
Radios de curvatura R: 150 – 200 mm
Paso: 65 mm
Para proteger los cables y mangueras en la cadena portacables aún más efectivamente, el diseño de la nueva E6.1 ha sido avanzado de manera importante. Travesaños destapables son muy suaves y redondeados tanto como lo es la transición del eslabón al travesaño destapable. Todas las inyecciones y puntos marcados han sido posicionados en el exterior de la sección del conductor del cable.
Industria semiconductora
Industria de impresoras y plotter
Para aplicaciones con aceleraciones máximas
Cuando ruido mínimo y desgaste son importantes
Clasificación IPA - Informe IG1303-640-1: ISO Clase 1, según el estándar DIN EN ISO 14644-1
para la serie E61.29.050.075.0.CR con v = 0,5 m/s, 1,0 m/s, 2,0 m/s
Extremadamente silenciosa
E61.29.070.055.0 a 1 m/s = 32dB(A) según el test de ensayo n.º 4479 de igus®
La alta resistencia a la abrasión de las cadenas portacables ha sido incrementada gracias al uso de materiales específicos. En muchas aplicaciones donde soluciones especiales incómodas son usadas, una simple cadena portacables estándar puede ser usado en vez de ello. Tanto en el uso "deslizante" como en el uso sin apoyo ésta aprobó un programa de pruebas bien completo. Para muchas apliacaciones se operan las Cadenas Portacables en materiales especiales de manera prácticamente sin abrasión. IPA pruebas han confirmado que cadenas portacables estándar de igus® cumplen los requerimientos de salas limpias y han sido evaluados como "probado y valorado como muy bien". Salas limpias reclaman una resistencia al desgaste muy alta en las partes móviles - cadenas portacables (por ejemplo) tienen que ser muy resistente al desgaste por ello para cumplir las especificaciones estándar para este entorno sensitivo.
IPA clasificación - informeIG1303-640-1:
ISO clase 1, de acuerdo a DIN EN ISO 14644-1
para series E61.29.050.075.0.CR a v = 0,5 m/s, 1,0 m/s, 2,0 m/s
