E2/000 cadena portacables como versión con abrazaderas - dos partes

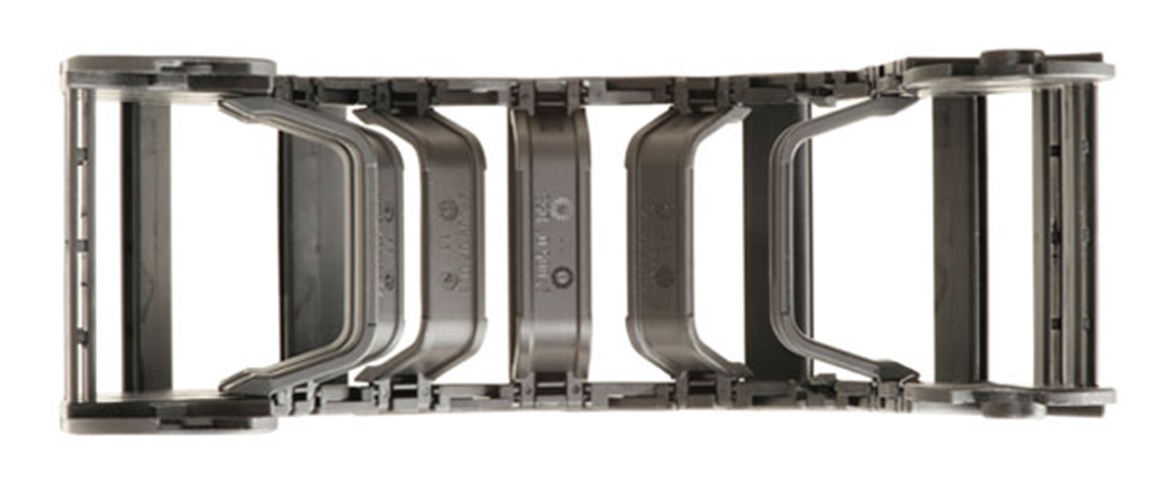

E/2000 cadena con travesaño extendidos

Para las cadena portacables estándar – el sistema de igus® E2/000 ahora está disponible con travesaños extendidos de apertura por presión para las series 2400, 2600 y 3400. Al usar travesaños extendidos en vez de los habituales, el interior de la cadena portacables se puede agrandar enormemente y de esta manera aún mangueras gruesas de succión pueden ser guiadas de manera segura. Debido al rango de separadores internos especiales aptos para cables, el espacio de relleno puede ser subdividido lo que permite la combinación de cables y mangueras del sistema modular de acuerdo con sus requerimientos.


Apropiado para mangueras con un diámetro exterior de 80 mm como máximo

Accesible al interior opcionalmente desde el interior o exterior del radio, abatible.

Separador interior posicionable modularmente para una óptima división interior

Diseño de travesaño y separador respetuoso con el cable

Fuerza de sujeción grande de la grapa.

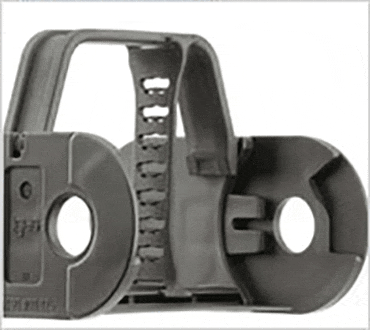

E2000 Espacio interior incrementado, asiento seguro de separadores y distribución interna, también cuando la cadena portacables está abierta.

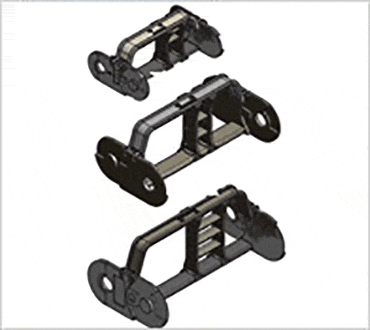

cadena Gama de productos disponible con abrazaderas de apertura rápida para las series 2400, 2600 y 3400.

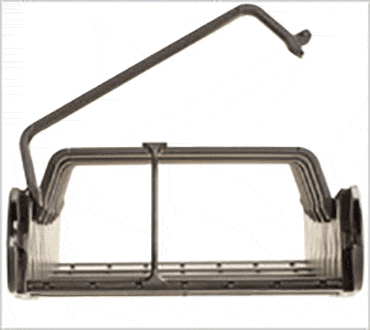

E2000 Mecanismo especial con apertura por presión, abrir a lo largo en la izquierda ó la derecha.

Ayudas para la selección de Cadenas Portacables

Puede encontrar la Cadena Portacable correcta rápidamente mediante la introducción de parámetros concretos y con la ayuda de una tabla comparativa.

Instrucciones de montaje

Unión y separación de eslabones, relleno de los tubos portacables

Applications

Aplicaciones en diversos sectores industriales y en el laboratorio de ensayos igus®.


e2000

Serie 2400/2500/2450

Altura interior hi: 41 mm
Anchuras interiores Bi: 50 - 100 mm
Radios de curvatura R: 75 - 250 mm
Paso: 33,3 mm

e2000

Serie 2600/2700/2650

Altura interior hi: 56 mm
Anchuras interiores Bi: 75 - 150 mm
Radios de curvatura R: 100 - 250 mm
Paso: 33,3 mm

e2000

Serie 3400/3500/3450

Altura interior hi: 85 mm
Anchuras interiores Bi: 100 - 200 mm
Radios de curvatura R: 125 - 300 mm
Paso: 67 mm


La E2 estándar

Apertura rápida desde la derecha o desde la izquierda a mano o con destornillador - mecanismo de apertura accesible desde la parte superior

Cierre extremadamente rápido con el dedo - montaje seguro sin fijaciones ni tornillos adicionales

Fijación segura de las divisiones interiores, incluso si el sistema de cadena e-chain® esta abierta

Excelente estabilidad mecánica, duración prolongada

Sectores industriales y aplicaciones típicas

Construcción general de maquinaria

Manutención

Maquinaria de construcción

Maquinaria para madera

Máquina herramienta

Maquinaria para cristal

Maquinaria de plásticos

Carreras largas

Semiconductor

Industria del teatro y entretenimiento

Automóviles

Y mucho más
