e-spool® compact: enrollador de cable motorizado sin colector

Los e-spools compactos de 2 m y 4 m de extensión son sistemas optimizados para espacios reducidos con cadenas más pequeñas y twisterbands para una gran variedad de aplicaciones. Transmisión sin interferencias y llenado flexible.

  • Se pueden combinar diferentes medios (energía, datos, cables de fibra óptica, aire, líquidos) en un solo sistema
  • Suministro de energía en cualquier dirección
  • Los cables se pueden añadir o sustituir indistintamente
  • Compacto y prácticamente imperceptible
  • Diseño muy ligero (serie SP1.240 fabricado en aluminio)
  • Velocidad máxima de extensión y retracción: 1 m/s
  • Estructura de aluminio especialmente ligera
Ámbitos de aplicación típicos:
puestos estaciones de trabajo manuales, líneas de montaje y pequeñas aplicaciones telescópicas

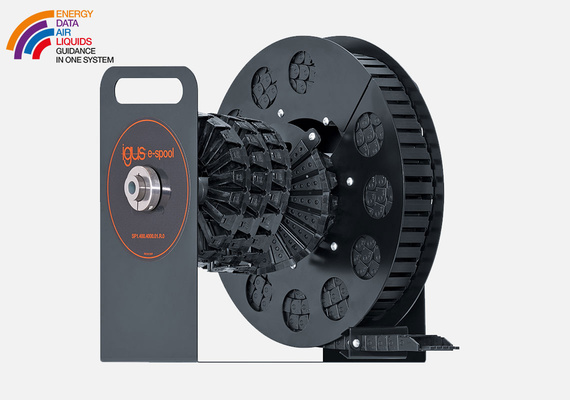

sistema compacto e-spool

Parámetros dinámicos

Velocidad máx. 1 m/s
Aceleración máx.2 m/s2
Velocidad máx. lateral1 m/s
Aceleración lateral máx.1 m/s2 (radial)
0,25 m/s2 (axial)

Referencia Longitud de extensión Peso
[mm] [kg]
listo para enviar en 8 semanas desde Alemania SP1.240.2000.01.L.0 2000 3,3 3.053,12 USD Añadir a la cesta de la compra
listo para enviar en 8 semanas desde Alemania SP1.240.2000.01.R.0 2000 3,3 3.053,12 USD Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
Consulta de precio Consulta de precio
myCatalog myCatalog

Pautas de llenado del e-spool

Debido a la tensión mecánica especial en un e-spool, recomendamos utilizar los cables chainflex. Además, se recomienda respetar las siguientes reglas de llenado:

1. Los cables solo pueden colocarse uno al lado del otro en la cadena portacables. ¡Nunca coloque varios cables uno encima del otro!
2. En el caso de los cables sin apantallar, siempre que sea posible se deben utilizar cables chainflex con revestimiento exterior de TPE.
3. Los cables apantallados deben ser de la familia de cables chainflex CFROBOT.
4. Deben respetarse los radios de curvatura máximos del twisterband utilizado.
5. Si es posible, utilice separadores para proteger los cables contra la superposición y la abrasión. Para aprovechar al máximo el espacio interior, instale los separadores en segmentos alternos.
6. Coloque los cables según el diámetro o el radio de curvatura: los pequeños y delgados hacia dentro y los grandes hacia fuera.
7. Instale un sistema de alivio de tensión en ambos extremos del cable. El nudo de la brida no debe colocarse en la dirección de la cadena.8. Los cables deben instalarse en el sistema twisterband con espacio libre tanto hacia afuera como hacia adentro del eje de rotación.

Instrucciones de instalación

En el caso de una aplicación que se desplace horizontalmente, se debe proporcionar una superficie lisa sobre la que la cadena portacables pueda desplazarse.

Instrucciones de instalación

Instrucciones de montaje del sistema e-spool

Documentación: instrucciones de instalación

Según la Directiva de Máquinas 2006/42/CE
