Cadenas portacables E2/000 - dos piezas - El estándar E2

La serie E2/000 es la cuarta generación de igus® en éste tamaño. Toda nuestra experiéncia ha sido puesta en esta serie: instalación fácil y versátil, combinada con robustez - alta estabilidad combinada con funcionamiento silencioso, larga vida útil de los cables y varias opciones de montaje. Es la versión estándar de todos los tipos de la Serie E2/000. Ingenieros mecánicos de todo el mundo confían en ésta gama.

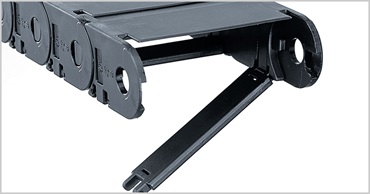

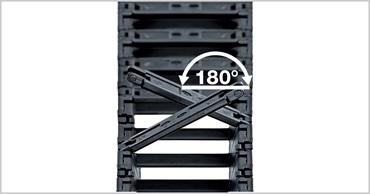

E2/000 Sistema de apertura especial, por el lado izquierdo o derecho. La tapa abatible puede girar sobre más de 180° por ambos lados.
E2/000 Versión tubo portacables semicerrado. Completamente cerrado a lo largo del radio exterior. Radio interior con apertura tanto por la derecha como por la izquierda.

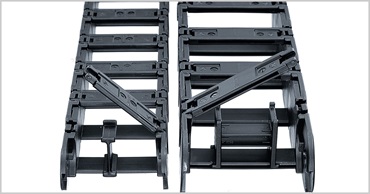

E2/000 Fijación segura de los separadores y divisores interiores, aún cuando la Cadena está abierta.

Altura interior de 21 mm, cadena portacables, medio tubo portacables, tubo portacables

listo para enviar en 24 - 48 horas desde Alemania Serie 1500

Altura interior hi: 21 mm
Anchura interior Bi: de 15 a 125 mm
Radio de curvatura R: de 35 a 180 mm
Paso: 33,3 mm

listo para enviar en 24 - 48 horas desde Alemania Serie 1400

Altura interior hi: 21 mm
Anchura interior Bi: de 15 a 125 mm
Radio de curvatura R: de 35 a 180 mm
Paso: 33,3 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 1450

Altura interior hi: 21 mm
Anchura interior Bi: de 15 a 125 mm
Radio de curvatura R: de 35 a 180 mm
Paso: 33,3 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 1480

Altura interior hi: 21 mm
Anchura interior Bi: de 15 a 125 mm
Radio de curvatura R: de 35 a 180 mm
Paso: 33,3 mm

Series EF2.21

Altura interior hi: 21 mm
Anchura interior Bi: de 25 a 50 mm
Radio de curvatura R: de 35 a 180 mm
Paso: 33,3 mm


Altura interior de 25 mm, cadena portacables, medio tubo portacables, tubo portacables

listo para enviar en 24 - 48 horas desde Alemania Serie 2500

Altura interior hi: 25 mm
Anchura interior Bi: de 25 a 125 mm
Radio de curvatura R: de 55 a 250 mm
Paso: 46 mm

listo para enviar en 24 - 48 horas desde Alemania Serie 2400

Altura interior hi: 25 mm
Anchura interior Bi: de 25 a 125 mm
Radio de curvatura R: de 55 a 250 mm
Paso: 46 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 2450

Altura interior hi: 25 mm
Anchura interior Bi: de 25 a 125 mm
Radio de curvatura R: de 100 a 250 mm
Paso: 46 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 2480

Altura interior hi: 25 mm
Anchura interior Bi: de 38 a 103 mm
Radio de curvatura R: de 100 a 250 mm
Paso: 46 mm


Altura interior de 35 mm, cadena portacables, medio tubo portacables, tubo portacables

listo para enviar en 24 - 48 horas desde Alemania Serie 2700

Altura interior hi: 35 mm
Anchura interior Bi: de 50 a 175 mm
Radio de curvatura R: de 63 a 250 mm
Paso: 56 mm

listo para enviar en 24 - 48 horas desde Alemania Serie 2600

Altura interior hi: 35 mm
Anchura interior Bi: de 50 a 175 mm
Radio de curvatura R: de 63 a 250 mm
Paso: 56 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 2650

Altura interior hi: 35 mm
Anchura interior Bi: de 50 a 175 mm
Radio de curvatura R: de 100 a 250 mm
Paso: 56 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 2680

Altura interior hi: 35 mm
Anchura interior Bi: de 50 a 100 mm
Radio de curvatura R: de 100 a 250 mm
Paso: 56 mm


Altura interior de 45 mm, cadena portacables, medio tubo portacables, tubo portacables

listo para enviar en 24 - 48 horas desde Alemania Serie 3500

Altura interior hi: 45 mm
Anchura interior Bi: de 50 a 255 mm
Radio de curvatura R: de 75 a 300 mm
Paso: 67 mm

listo para enviar en 24 - 48 horas desde Alemania Serie 3400

Altura interior hi: 45 mm
Anchura interior Bi: de 50 a 255 mm
Radio de curvatura R: de 75 a 300 mm
Paso: 67 mm

listo para enviar en 3 - 4 días laborales desde Alemania Series 3450

Altura interior hi: 45 mm
Anchura interior Bi: de 50 a 255 mm
Radio de curvatura R: de 150 a 300 mm
Paso: 67 mm

listo para enviar en 3 - 4 días laborales desde Alemania Serie 3480

Altura interior hi: 45 mm
Anchura interior Bi: de 75 a 115 mm
Radio de curvatura R: de 150 a 300 mm
Paso: 67 mm


Altura interior de 24 mm, cadena portacables, paso pequeño para un funcionamiento silencioso y con velocidades elevadas

listo para enviar en 3 - 4 días laborales desde Alemania Serie 255

Altura interior hi: 24 mm
Anchura interior Bi: 25 mm
Radio de curvatura R: de 55 a 250 mm
Paso: 27,8 mm

Series CRC. 255

Altura interior hi: 24 mm
Anchura interior Bi: de 38 a 103 mm
Radio de curvatura R: de 150 a 250 mm
Paso: 27,8 mm


Cadena portacables - Ayuda a la selección

Encuéntre rapidamente la Cadena correcta entrando parámetros concretos y con ayuda de la tabla de comparación.

Instrucciones de montaje

Montaje/desmontaje de los eslabones y llenado de tubos portacables.

Ejemplos de aplicación

Aplicaciones en varios sectores industriales y en el laboratorio de ensayos igus®.



Herramienta de montaje

Cadenas portacables 'E"2/000, una apertura más rápida gracias a las herramientas de montaje.

Resumen E2/000 cadena con brida

Parte dos - el estándar E2 como versión de cadena con travesaños extendidos


Clasificación IPA

Calificación IPA
Informe IG 1303-640-1, probado 1500.050.038.0 con
v = 0,5/1,0/2,0
ISO clase 2, de acuerdo con el estándar DIN EN ISO 14644-1

Clasificación ESD

Clasificación ESD: versiones eléctricamente conductoras con protección ESD a petición

Clasificación IPA

Clasificación IPA: clasificación de limpieza ISO 3 (DIN 14644-1), a v= 2 m/s, con material estándar igumid G 2500.05.055.0

Clasificación UL94-V2 de inflamabilidad

Clasificación UL94 V0 a petición

Cadenas portacables optimizadas para el ruido

46 dB(A) calculado en el laboratorio de igus®, v = 1,0 m/s autosoportado, p. ej., serie 2600.05.075.0

iF Design

iF Design Award para la serie EF2.21
