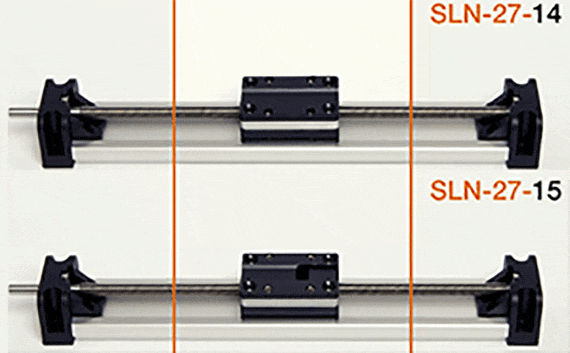

pequeña y compacta
Diseño inspirado en el tamaño 27 de las guías lineales de perfil plano drylin® N libres de lubricación
100 % sin lubricación
Husillo con rodamiento de bolas para un funcionamiento dinámico y sin blacklash
Posibilidad de accionamiento manual o motorizado
Accesorios disponibles
Número de pedido | Longitud de la carrera | Peso | Adicional (por cada 100 mm) | Máx. capacidad de carga estática | Máx. velocidad | Máx. par de accionamiento | |||
---|---|---|---|---|---|---|---|---|---|
[g] | [g] | axial[N] | radial[N] | [h/min] | [Nm] | ||||
SLN-27-14-0008-100 | 100 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-14-0008-150 | 150 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-14-0008-200 | 200 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-14-0008-250 | 250 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-14-0050-100 | 100 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0050-150 | 150 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0050-200 | 200 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0050-250 | 250 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0127-100 | 100 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0127-150 | 150 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0127-200 | 200 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-14-0127-250 | 250 | 60 | 40 | 10 | 40 | 500 | 2,5 | a petición | |
SLN-27-15-0008-100 | 100 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-15-0008-150 | 150 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-15-0008-200 | 200 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición | |
SLN-27-15-0008-250 | 250 | 60 | 40 | 10 | 40 | 250 | 0,2 | a petición |
Longitudes de carrera individuales bajo solicitud.

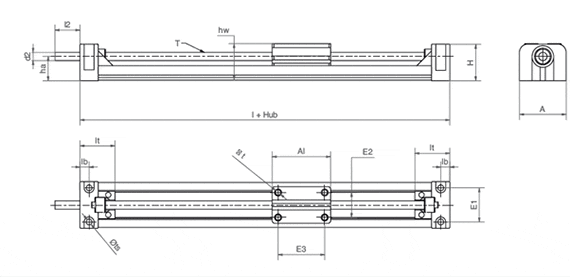

Número de pedido | A | Al | H | E1 | E2 | E3 | l | hw | lt | lb | ts | tg | T | d21) | l2 | ha | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,2 | -0,1 | ±0,2 | ±0,15 | ±0,15 | ±0,15 | ±0,2 | ±0,2 | 4h9 | ||||||||||
SLN-27-14-0008-100 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5 | 15 | 14,5 | a petición | ||
SLN-27-14-0008-150 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5 | 15 | 14,5 | a petición | ||
SLN-27-14-0008-200 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5 | 15 | 14,5 | a petición | ||
SLN-27-14-0008-250 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5 | 15 | 14,5 | a petición | ||
SLN-27-14-0050-100 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5x5 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0050-150 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5x5 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0050-200 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5x5 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0050-250 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 5x5 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0127-100 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 6x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0127-150 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 6x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0127-200 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 6x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-14-0127-250 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | 6x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-15-0008-100 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | M5/5x5 / 6,35x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-15-0008-150 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | M5/5x5 / 6,35x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-15-0008-200 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | M5/5x5 / 6,35x12,7 | 5 | 15 | 14,5 | a petición | |
SLN-27-15-0008-250 | 28 | 35 | 21,5 | 20,5 | 15 | 28 | 76 | 22 | 20,5 | 5 | 3,5 | M3 | M5/5x5 / 6,35x12,7 | 5 | 15 | 14,5 | a petición |
1) Longitud del husillo/longitud del husillo que sobresale del sistema.
