Autolubricante de alta eficiencia: Gama de productos [mm]

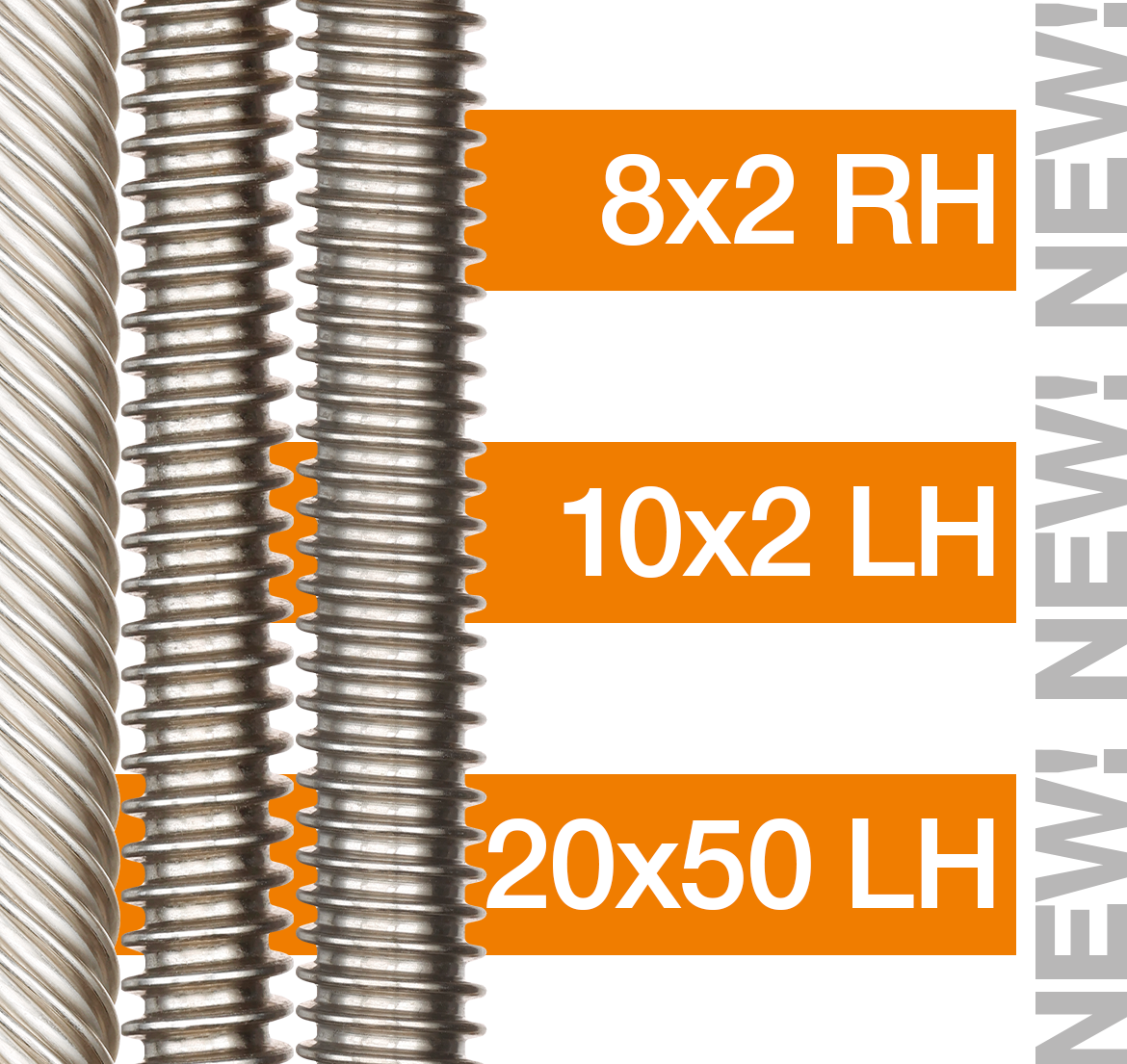

Las nuevas tuercas dryspin® fabricadas con materiales para mecanizado en una versión cilíndrica, con valona o con plano para llave con los nuevos pasos DS8x2 RH, DS10x2 LH y DS20x50 LH.

Tipo	Referencia	Rosca	d1	d2	d3	d4	d5	b1	b2	SW
Tuercas cilíndricas	DST-□SRM-1812DS8x2	DS8x2	8	18	-	-	-	12	-	-
Tuercas cilíndricas	DST-□SLM-2220DS10x2	DS10x2	10	22	-	-	-	20	-	-
Tuercas cilíndricas	DST-□SLM-4540DS20x50	DS20x50	20	45	-	-	-	40	-	-
Tuerca cilíndrica con plano antigiro	DST-□SLM-172220DS10x2	DS10x2	10	22	-	-	-	20	-	17
Tuerca cilíndrica con plano antigiro	DST-□SLM-304540DS20x50	DS20x50	20	45	-	-	-	40	-	30
Tuercas con valona	DST-□FRM-2020DS8x2	DS8x2	8	20	36	28	4,0	20	8	-
Tuercas con valona	DST-□FLM-2525DS10x2	DS10x2	10	25	42	34	5,0	25	10	-
Tuercas con valona	DST-□FLM-3244DS20x50	DS20x50	20	32	55	45	7,0	44	12	-
Tuerca con valona con plano antigiro	DST-□FRM-202020DS8x2	DS8x2	8	20	36	28	4,0	20	8	20
Tuerca con valona con plano antigiro	DST-□FLM-252525DS10x2	DS10x2	10	25	42	34	5,0	25	10	25
Tuerca con valona con plano antigiro	DST-□FLM-323244DS20x50	DS20x50	20	32	55	45	7,0	44	12	32

□ = Selección de materiales: encontrará más información aquí

▲ Funcionamiento más suave gracias a tolerancias de fabricación más estrictas y geometrías de dientes redondeadas como estándar
▼ Hasta un 50,9% más económicas en comparación con las tuercas metálicas
■  Hasta un 25% menos de desgaste en comparación con POM+PTFE (dimensiones 10x3): Ver el informe de prueba
●  Sin grasa ni aceite lubricante en el husillo y uso duradero gracias a la asimetría patentada

Resumen de los nuevos tamaños de las tuercas dryspin® fabricadas con materiales para mecanizado

Otros datos importantes:

Geometría de la rosca dryspin®

Alternativa superior a las roscas trapezoidales: con funcionamiento suave y baja vibración

¿Qué son los conjuntos de tuerca y husillo y qué entiendo por ellos?
Los conjuntos de tuerca y husillo forman parte de la tecnología de accionamiento y, a grandes rasgos, describe la conversión repetitiva de un movimiento giratorio en un movimiento de traslación dentro de ciclos regulares. La tecnología dryspin® fue patentada en 2014 por el equipo de desarrollo de tecnología dryspin® de igus®. A la hora de crear esta innovación, se hizo especial hincapié en aumentar la vida útil y mejorar la eficiencia de los sistemas. La gama de productos dryspin® incluye husillos helicoidales de acero inoxidable o aluminio y las tuercas correspondientes fabricadas con polímeros de alto rendimiento de igus®. Están disponibles en un rango de paso que va desde 1 mm hasta 100 mm. La geometría de rosca dryspin® es una extensión de las tecnologías de rosca convencionales, como las roscas métricas y trapezoidales. A diferencia de las geometrías de rosca convencionales, dryspin® es superior y presenta múltiples ventajas

Ventajas de la geometría dryspin®:
A diferencia de una rosca métrica o trapezoidal, la rosca helicoidal dispone de un paso mayor. De este modo, con una rotación del husillo se realiza un avance lineal significativamente mayor. dryspin® ofrece una mejor eficiencia gracias a las especificaciones y geometrías adaptadas a la tuerca de plástico y al husillo. Se alcanzan eficiencias de hasta el 82% y se logra una vida útil más larga en comparación con los sistemas de husillo de metal. En combinación con una tuerca de igus®, es posible un funcionamiento limpio y seco, evitando la acumulación de polvo y suciedad.

¡Hemos comprobado su rendimiento!
La geometría dryspin® es una excelente alternativa a las roscas trapezoidales convencionales. Las especificaciones y geometrías de nuestra tecnología dryspin®, que se adaptan a la tuerca de plástico y al husillo iglidur®, garantizan las conocidas ventajas: tolerancias de fabricación más estrictas, geometría de dientes redondeada, ángulo de flanco optimizado y la asimetría ideal para tuercas de plástico en comparación con DIN 103. Nuestras dimensiones son adecuadas para la sustitución 1:1 de los siguientes tamaños: DS10x2, DS10x3, DS12x3, DS14x4 y DS18x4.

Tolerancias de fabricación tres veces más estrictas
Las roscas trapezoidales según DIN103 (TR18x4) tienen tolerancias de hasta -0,3 mm en el diámetro exterior. Una holgura radial excesiva puede provocar ruidos y vibraciones. Nuestra tecnología dryspin® garantiza una tolerancia máxima de -0,1 mm con el mismo diámetro e idéntico paso. Mejoramos la tolerancia del diámetro exterior en un factor de tres y, por lo tanto, optimizamos el funcionamiento suave y la precisión, especialmente a altas velocidades.

Funcionamiento silencioso y sin vibraciones, y velocidades más altas gracias a los flancos de dientes redondeados de la geometría de rosca dryspin®
Debido a los flancos de dientes redondeados y a las tolerancias de fabricación más estrictas de la geometría de rosca dryspin®, se reduce la posible superficie de contacto que causa ruido entre la tuerca del husillo y el husillo. La explicación radica en que, a mayor superficie de contacto, más vibraciones y, por tanto, más ruido. Esto significa que se pueden lograr velocidades de desplazamiento más altas sin causar el ruido correspondiente.

Hasta un 30% más de vida útil gracias a la asimetría de las roscas
Debido a los espacios más grandes entre los pasos de rosca dryspin® individuales, la rosca se adapta idealmente a las especificaciones de los polímeros de alto rendimiento igus® libres de lubricación. La proporción de plástico tribológicamente optimizado presente en cada paso de rosca se multiplica por 1,3. La elección de un material resistente al desgaste y el consiguiente aumento de los niveles de eficiencia proporcionan una vida útil 5 veces mayor a la de las rocas de geometría estándar.
