Mesas en cruz drylin® SLW-XY listas para instalar

Entrega rápida, económica y personalizada

Con las mesas lineales, se puede realizar un ajuste preciso de una posición en una superficie de trabajo. Con las mesas drylin® SLW-XY, ahora es todavía más fácil. igus ha desarrollado mesas XY listas para instalar, adecuadas para la superficie de trabajo deseada.
  • Solo 1 unidad para realizar ajustes en dos direcciones
  • Para una superficie de trabajo de hasta 500 x 500 mm
  • Las mismas longitudes de carrera o configuración personalizada
  • Los accesorios se entregan al mismo tiempo
Las mesas SLW-XY están disponibles en 4 tamaños. Los componentes del sistema lineal drylin® W se utilizan como guía lineal.
Mesa SLW-XY drylin E de igus
Mejore la tecnología con igus® Mejora tecnológica
  • Ajuste estable de la torsión en dos direcciones
  • Opción de la misma longitud de carrera o longitudes personalizadas, autobloqueo debido a la rosca trapezoidal
  • Funcionamiento rápido y suave con la rosca helicoidal dryspin®
  • Ajuste de la holgura y el pretensado (opcional)
Reduzca los costes con igus® Reducción de costes
  • Menos esfuerzo necesario gracias a una mesa lineal lista para instalar para ajustes en dos direcciones
  • Guía lineal del sistema lineal drylin® W
  • Configuración sencilla con fijación para husillo, indicador de posición y volante disponibles
¡igus® demuestra cómo funciona! Testado en el laboratorio de igus®
  • Relación altura de instalación/superficie de trabajo siempre ≤ 2
  • Probado para superficies de trabajo de 500 x 500 mm: rosca trapezoidal TR14x4 (SLW-XY-1660), carga axial dinámica 500 N, longitud de carrera de 500 mm, velocidad de alcance 0,4 m/min, velocidad 100 r. p. m., vida útil mínima de 62.863 carreras dobles
De plástico a petróleo - igus® es sostenible Ventaja ecológica
  • Posicionamiento en dos direcciones con una mesa lineal en vez de dos
  • Libres de lubricación, limpias, sin mantenimiento
  • Encontrará más información sobre la sostenibilidad de igus en Plastic2Oil
Las mesas XY no requieren lubricación

Libres de lubricación

Las mesas drylin XY son silenciosas

Funcionamiento silencioso

Las mesas drylin XY son resistentes a la corrosión

Resistencia a la corrosión

Mesas drylin XY para ajustes de formato

Ajustes de formato

Las mesas drylin XY son resistentes al calor de hasta 150º

Resistentes a temperaturas de hasta 150 °C

Las mesas drylin XY son económicas

Económico

Información técnica y tamaños [mm]

Referencia: Longitud máx.
de la carrera [mm]
 A
-0,3
[mm]
 H

[mm]		 E1
±0,15
[mm]
 E2
±0,15
[mm]		 Longitud
de la base lx
[mm]		 Longitud
de la base ly
[mm]		 f

[mm]		 lt

[mm]
 tk
±0,1
[mm]		 ts

[mm]		 tg


 kt

[mm]
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-0630 150 54 38 40 45 94 94 1,5 20 9 7 - 6
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-0660 300 85 38 71 76 125 125 1,5 20 11 6,6 - 8
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-1040 300 74 48 60 60 117 117 1,5 22 11 6,8 M8 6,4
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-1040-PL (1) 300 74 48 60 60 117 117 1,5 22 11 6,8 M8 6,4
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-1080 300 108 48 94 94 151 151 1,5 22 11 6,8 M8 6,4
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-1080-PL (1) 300 108 48 94 94 151 151 1,5 22 11 6,8 M8 6,4
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-1660 400 104 72,5 84 86 154 154 1,5 25 15 9 - 8,6
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-2080 500 134 82 116 116 190 190 1,5 28 15 8,6 - 8,6
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

(1) Carga previa

Referencia: sg

 d
[mm]		 T

 l1
[mm]		 d1
estándar
 d1
alternativa
 l2
[mm]		 d2
estándar
 d2
alternativa
 ha1
[mm]
 ha2
[mm]		 W
ha2-ha1
[mm]
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-0630 M4 5 M8 15 M8 M8 15 M8 9,5 28,5 18,4 a petición Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-0660 M4 5 Tr08x1,5 15 Tr08x1.5 15 - 9,5 28,5 19 a petición Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-1040 M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 a petición Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-1040-PL (1) M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 a petición Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-1080 M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 a petición Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-1080-PL (1) M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 a petición Añadir a la cesta de la compra
listo para enviar en 3-4 días laborales desde Alemania SLW-XY-1660 M8 16 M8 20 TR14x4 8h9 20 8h9 8h9 18,5 54 35,5 a petición Añadir a la cesta de la compra
Plazos de entrega bajo petición, ¡Consúltenos! SLW-XY-2080 M8 20 M8 26 12h9 26 12h9 23 59 36 a petición Añadir a la cesta de la compra
Más información sobre la pieza seleccionada:
3D-CAD 3D-CAD
Pedido de muestra Pedido de muestra
PDF PDF
Consulta de precio Consulta de precio
myCatalog myCatalog

(1) Carga previa

Mesa drylin SLW-XY de igus

Enviar una solicitud

Envíe una consulta a los expertos de drylin
Enviar una solicitud

Descargue el catálogo de novedades

Novedades 2020 en tecnología lineal drylin®
Ir a descargas

Todas las novedades drylin® 2020

Todas las novedades drylin 2020
Resumen de las novedades 2020 drylin®

Pruebe las ventajas de la mesa lineal SLW

Muestra gratuita

Las guías lineales con husillo SLW se basan en la guía modular drylin W y en los polímeros de alto rendimiento autolubricantes y libres de mantenimiento. Gracias a los lubricantes incorporados en el material, los módulos y mesas lineales están diseñados para un funcionamiento continuo sin necesidad de lubricación externa ni mantenimiento durante toda su vida útil. Pida una muestra gratuita y comprúebelo usted mismo.

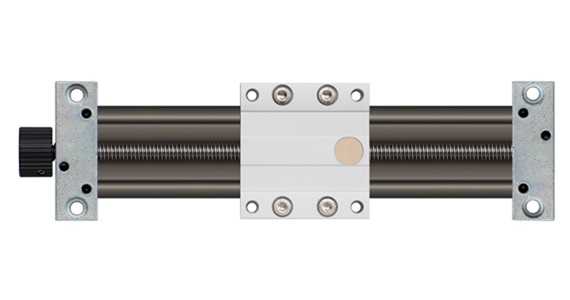

Solicitar una muestra de una mesa lineal SLW
Pedir una muestra de una mesa lineal SLW
listo para enviar en 3-4 días laborales desde Alemania
Plazos de entrega bajo petición, ¡Consúltenos!
