iSet autoglide 5 | Recorrido: 10-60 m

sistema de cadena portacables: autoglide 5

el juego completo incluye:
eslabones de cadena, separador, soporte de carril para AG, guía superior, soporte de montaje para extremo móvil, soporte de montaje para extremo fijo, cable metálico, unidad tensora del cable, módulo de extremo fijo, destornillador

Dimensiones:
altura interior: 25 mm
recorrido: 10 - 60 m
anchura interior. 77 mm
radio de curvatura: 75 - 150 mm

Aplicaciones:
manipulación de materiales, sistemas de grúas, alternativa a los sistemas de barras colectoras, máquinas de almacenamiento y recuperación, miniloads, manipulación de materiales

Lista de piezas

Ejemplo: PACK.2400.07AG5.075.10000.01 | Recorrido: 10 m | Radio de curvatura 75 mm

Designación

Imágenes de ejemplo

Número de pieza

Cantidad

Piezas individuales AG5

2400.07AG5.075.0

Eslabón de cadena 110

Piezas individuales AG

2400.07AG.075.0

109 Eslabón de cadena

Eslabones de cadena trenzados

2500.07.075.0

2 eslabones de cadena

Eslabones de cadena estándar

2400.07.075.0

2 eslabones de cadena

soporte de montaje para extremo móvil
soporte de montaje para extremo fijo

2070.3PZB.A2
2070.4PZ.A2

1 pieza.
1 pieza.

separador

AG.25.2.1

122 pieza.

Cable de acero

AG5. CUERDA.10

11 m

Fijación de la cuerda
Tensor de cuerda
Soporte de carril para AG

AG5.BEF.05
AG5.BEF.1
AG5.2400.07

1 pieza.
1 pieza.
28 piezas.

módulo extremo fijo

AG5.FP.2400.07

1 pieza.

Guía superior

2400.07AG5.075.DE.0

4 piezas.

Placa soporte

919.455

destornillador

MAT0050145

1 pieza.

Características y ventajas

Transporte de energía de forma segura en largas distancias a un precio rentable. El sistema de cadena portacables autoglide 5 está especialmente diseñado para su uso horizontal en la manipulación de materiales y en sistemas de grúas. El suministro de energía es rápido de instalar, ya que no tiene canal de guía. En su lugar, se apoya en un cable tensado mediante una construcción inferior especial.

⬤⬤⬤⬤⬤ = se aplica
⬤⭘⭘⭘⭘ = no se aplica

Montaje rápido

⬤⬤⭘⭘⭘

Precio favorable

⬤⬤⭘⭘⭘

Requiere poco espacio

⬤⬤⬤⭘⭘

Alta modularidad

⬤⭘⭘⭘⭘

Buena disponibilidad

⬤⬤⬤⭘⭘

Larga distancia de viaje

⬤⬤⬤⬤⭘

Alta velocidad

⬤⬤⬤⭘⭘

Gran estabilidad

⬤⬤⭘⭘⭘

Bajo nivel de ruido

⬤⭘⭘⭘⭘

Productos adecuados para el autoglide 5

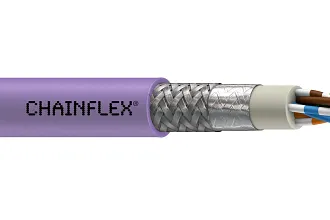

cable de bus

Para condiciones climáticas especiales
Para radios estrechos de hasta 7,5xd
Para trayectos largos
Materiales de cubierta: PVC, iguPUR, PUR o TPE

Tienda online

cable de motor

Ignífugo, resistente al aceite, sin halógenos
Para radios estrechos de hasta 5xd
blindaje total con ángulo de trenzado óptimo
Materiales de cubierta: PVC, iguPUR, PUR o TPE

Tienda online

Ejemplo de aplicación con autodeslizamiento

autoglide 5 en SRUs

El autoglide 5, una alternativa al sistema de barras colectoras en aplicaciones de deslizamiento con recorridos de hasta 80 metros, es utilizado por Kardex Mlog en unidades de almacenamiento y recuperación. El rápido montaje del autoglide 5 ahorra tiempo y dinero a la empresa.

Más información
