Sistema guidelok horizontal

Sistema guidelok horizontal

Guiado del ramal superior para largos recorridos autosoportados en presencia de virutas

Las virutas metálicas son un problema, especialmente en las máquinas herramienta de largo recorrido, cuando la cadena portacables debe utilizarse de forma deslizante. El sistema guidelok es la solución rentable para carreras autosoportadas de hasta 50 m, mucho más económica que muchas cadenas de acero o complejos sistemas de deslizamiento.

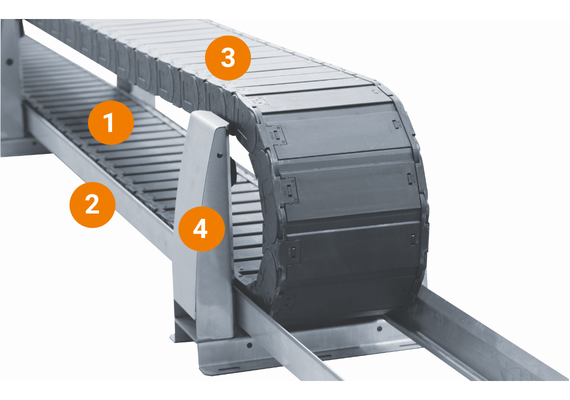

1. Las virutas no pueden acumularse entre las superficies de deslizamiento del ramal superior e inferior

2. Sistema modular con pocas piezas (también posible sin carril lateral)

3. Enorme aumento de las longitudes autosoportadas de las cadenas portacables

4. Guiado del ramal superior inteligente con soportes de ruedas pivotantes
Pregunte por guidelok horizontal ahora

Velocidad horizontal
≤ 1m/s

Aceleración
≤ 5m/s2
Sectores y aplicaciones típicas
Máquinas herramienta, aplicaciones en zonas de virutas y en cualquier aplicación en la que no se recomiende una cadena deslizante

Dibujo principal del sistema guidelok horizontal:

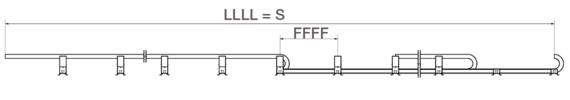

LLLL = longitud total / FFFF = longitud de campo
Ejemplo de pedido: referencia con el valor requerido para la longitud total y la longitud de campo, por ejemplo, 907.645.200.300.20000/2000.0

Gama de productos | Serie 907.645 | Para radios de curvatura de hasta 300 mm

ReferenciaPara las seriesAnchura interior Bi:Radio de curvatura
907.645.Bi.R.LLLL/FFFFE4.5650 - 600150 | 175 | 200 | 250 | 300 Solicitar
907.645.Bi.R.LLLL/FFFFE4.8050 - 600150 | 175 | 200 | 250 | 300 Solicitar
907.645.Bi.R.LLLL/FFFFE4.11250 - 600200 | 250| 300 Solicitar
907.645.Bi.R.LLLL/FFFFR4.5675 - 462150 | 175 | 200 | 250 | 300 Solicitar
907.645.Bi.R.LLLL/FFFFR4.80150 - 462175 | 200 | 250 | 300 Solicitar
907.645.Bi.R.LLLL/FFFFR4.112200 - 500250 | 300 Solicitar

Gama de productos | Serie 907.837 | Para radios de curvatura de 350 a 500 mm

ReferenciaPara las seriesAnchura interior Bi:Radio de curvatura
907.837.Bi.R.LLLL/FFFFE4.56200 - 600| 350 | 400 | 450 | 500 | Solicitar
907.837.Bi.R.LLLL/FFFFE4.80200 - 600| 350 | 400 | 450 | 500 | Solicitar
907.837.Bi.R.LLLL/FFFFE4.112200 - 600| 350 | 400 | 450 | 500 | Solicitar
907.837.Bi.R.LLLL/FFFFR4.56200 - 462| 350 | 400 | 450 | 500 | Solicitar
907.837.Bi.R.LLLL/FFFFR4.80200 - 462| 350 | 400 | 450 | 500 | Solicitar
907.837.Bi.R.LLLL/FFFFR4.112200 - 500| 350 | 400 | 450 | 500 | Solicitar

Principio de diseño

El guidelok horizontal guía el ramal superior de la cadena portacables sobre unos soportes con ruedas giratorias especiales que pueden plegarse en el radio de movimiento de la cadena portacables y garantizan un movimiento sin obstáculos del sistema.
Sistema guidelok horizontal La cadena portacables se guía en el carril, empujando hacia atrás los soportes con ruedas con resorte con su radio...
Sistema guidelok horizontal ... los soportes pivotan hacia dentro y hacia fuera después del radio...
Sistema guidelok horizontal ... entonces, el ramal superior se apoya en los soportes.

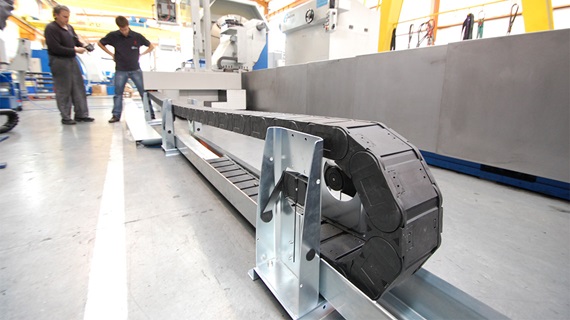

guidelok horizontal en tornos

Aplicaciones prácticas

El sistema guidelok horizontal se utiliza en el torno horizontal del fabricante de máquinas español Tornos Gurutzpe S.A. Gracias al innovador diseño de guidelok horizontal, no se pueden acumular las virutas entre las superficies de deslizamiento del tramo superior e inferior de la cadena portacables.
