Suministro de energía a medida para grúas de interior en una pista de grúas de 32 m de longitud

• Qué se necesitaba: cadena portacables de plástico con guía de aluminio, cable chainflex®
• Requisitos: El suministro de energía debía cumplir los requisitos de durabilidad y compacidad del sistema.
• Sector: Grúas
• Éxito para el cliente: En conjunto, la cadena portacables con cable interno y la combinación con las canaletas de aluminio dieron como resultado un sistema compacto y que ocupa poco espacio.

Esta aplicación consiste en un sistema de grúa de funcionamiento totalmente automático para almacenar y recuperar lodos de depuradora en una fábrica de cemento. Los diseñadores buscaban un sistema de suministro de energía a medida junto con los cables internos adecuados.
El camino de rodadura de la grúa tiene una longitud total de 32 metros, con una velocidad de traslación del carro de 60 m/min, una velocidad de traslación de la grúa de 80 m/min y una velocidad de elevación de 60 m/min. La altura de carrera también es de 8 metros.
Entre los requisitos para el suministro de energía figuraban la durabilidad y la compacidad del sistema.

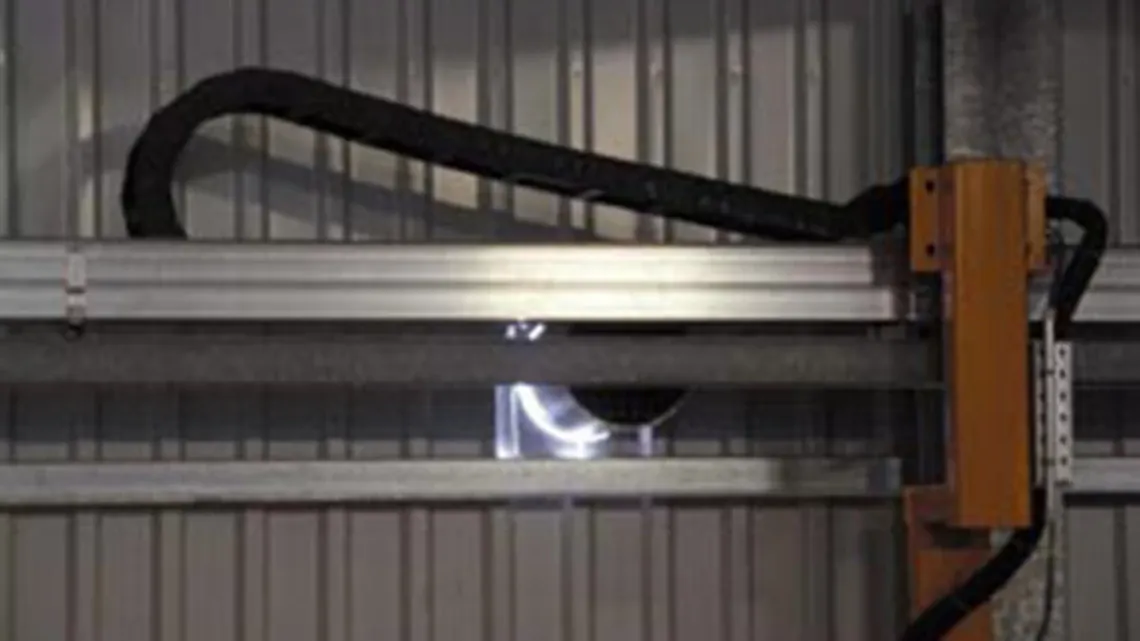

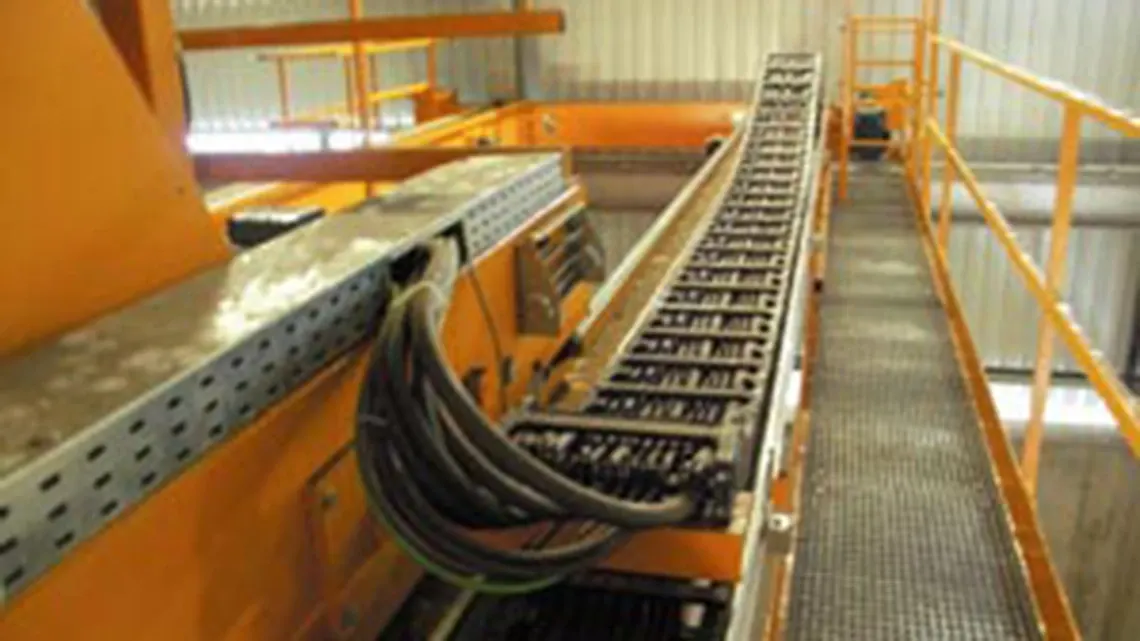

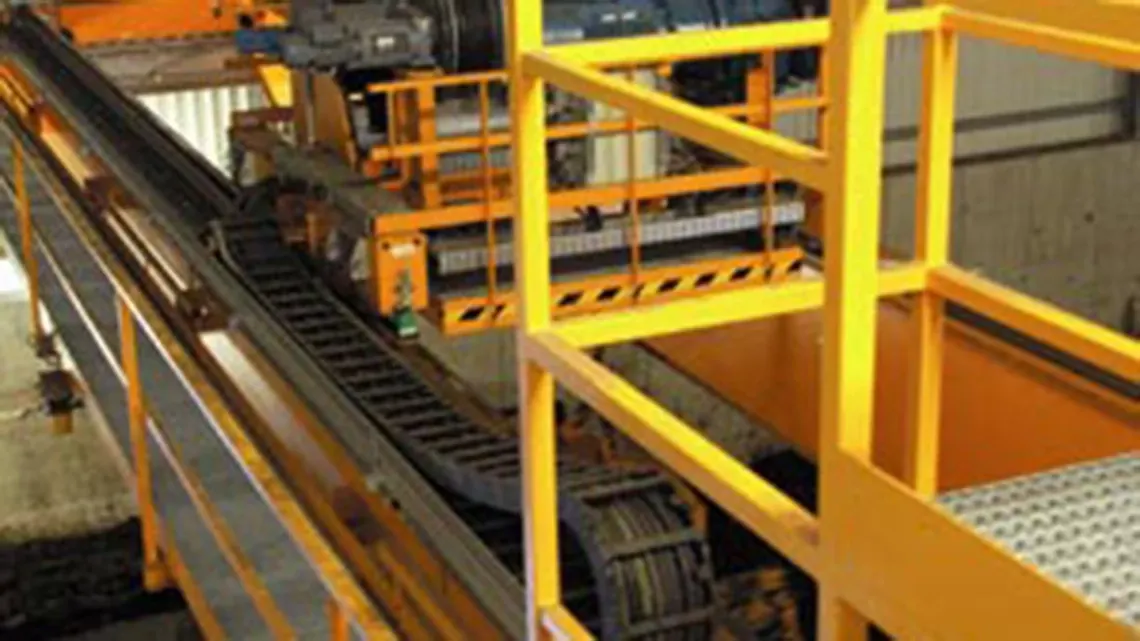

La grúa de reciclaje utiliza ahora sistemas de suministro de energía de polímero que se desplazan en canaletas de aluminio.
El paquete básico del sistema de carriles guía consta de sólo cuatro piezas: Pared del canal, barra de deslizamiento, zapata de sujeción y conector. La pared de la canaleta, de aluminio extruido, es ligera, pero estable, resistente al agua de mar y puede utilizarse también en condiciones ambientales duras. Las barras deslizantes se encajan de forma segura en una ranura lateral continua y se pueden volver a extraer. La zapata de sujeción puede montarse interna o externamente con un solo tornillo en la superficie o en perfiles de fijación. Por último, una resistente cuña de plástico absorbe los golpes que se produzcan.
A esto se añaden los cables chainflex® con trenzado en haz y cubiertas exteriores extruidas rellenas de fuelles y altamente resistentes a la abrasión, que han sido probados durante más de 15 años, especialmente en trayectos largos con un elevado número de ciclos, y que también son adecuados para las aplicaciones más duras, soportes de montaje, alivio de tensión y materiales de ensamblaje.
En conjunto, la cadena portacables, incluido el cable interno y la combinación con los canales de aluminio, ha dado como resultado un sistema compacto que ahorra espacio.
