Soluciones para salas blancas con ISO Clase 1

Las salas blancas son muy exigentes en cuanto a la resistencia a la abrasión de los componentes móviles. La contaminación en estos espacios provoca daños directos a los productos y procesos. Además, implica gran cantidad de costes. En el laboratorio de pruebas de igus® se realizan numerosas pruebas de productos constantemente. Con el fin de demostrar que los componentes son adecuados para salas blancas, el Instituto Fraunhofer IPA los somete a más pruebas. Gracias a esto, igus® puede ofrecer una amplia gama de productos probados por IPA con la mejor clasificación posible (ISO Clase 1) e idóneos para aplicaciones especiales.

Ventajas de las soluciones igus®:

  • Económicas
  • Ahorran espacio, costes y peso
  • No necesitan mantenimiento para un uso 24/7
  • Entrega rápida
  • Fáciles de montar
  • Sistemas completo o componentes individuales sin pedido mínimo
  • Vida útil calculable
  • Bajos niveles de ruido y vibraciones


Novedades primavera 2020


e-skin soft mini

Tubo corrugado pequeño con sistema de apertura para salas blancas

Cadenas portacables e-skin soft mini para salas blancas


▲ Mejora tecnológica

Un 32 % menos altura de instalación que e-skin

6 dB(A) más silencioso que el cable para salas blancas Ecoflex

▼ Reducción de costes

Llenado rápido gracias al sistema de apertura tipo cremallera

Sin pedido mínimo

Tubo corrugado e-skin® soft

e-skine-skin SKY

Tubo corrugado autosoportado para salas blancas

▲ Mejora tecnológica

Con sistema de apertura y un 28 % más longitud autosoportada

Un 13 % menos altura de instalación que e-skin

▼ Reducción de costes

Un 17 % más económico que la serie SKS

Fácil mantenimiento e inspección de los cables instalados

Tubo corrugado e-skin® hybrid SKY

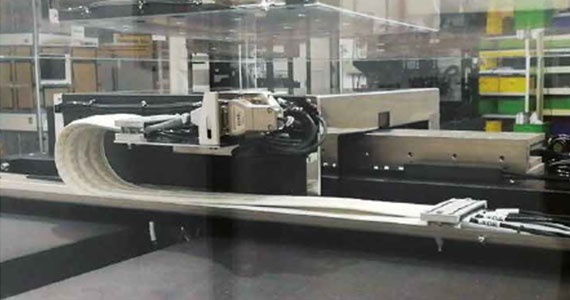

e-skin® flat con compartimentos individuales

Guiado de cables libre de partículas y con libertad de llenado

▲ Mejora tecnológica

Estructura muy compacta

Dos versiones: cerrada o con sistema de apertura disponibles en dos alturas interiores diferentes

▼ Reducción de costes

Puede acortarse y alargarse

Un 20 % más económica que los cables convencionales para salas blancas

e-skin® plano de compartimentos individuales
skin flat SKF.S

e-skin® flat con cadena portacables de soporte como complemento de e-skin® flat con compartimentos individuales

▲ Mejora tecnológica

Carreras autosoportadas con e-skin® flat SKF. S

Radio de curvatura definido en aplicaciones con e-skin flat

▼ Reducción de costes

Sistema modular estándar; no requiere fabricación especial

Sistema e-skin® plano con cadena portacables SKF.S

Cadenas portacables para salas blancas

Cadena portacables E6.1 para salas blancas

Las cadenas portacables utilizadas en las salas blancas deben ser muy resistentes a la abrasión, ya que las partículas liberadas en el aire pueden contaminar la sala blanca si superan los estrictos límites especificados.

Cadenas portacables para aplicaciones en salas blancas

Guías lineales drylin®

Guía lineal drylin WSQ - idoneidad para salas blancas probada por IPA

Adecuadas tanto para salas blancas como para aplicaciones ESD. En cuanto a la compatibilidad con ESD, el «nivel 1», que es la mejor clasificación posible, se obtiene combinando iglidur J con aluminio anodizado o anodizado duro.

drylin para aplicaciones en salas blancas

Conjuntos de tuerca y husillo drylin libres de lubricación

Conjuntos de tuerca y husillo libres de lubricación

Las tuercas de plástico autolubricantes permiten un funcionamiento duradero sin necesidad de lubricación externa. De esta manera, el husillo presenta un funcionamiento en seco, idóneo para aquellas aplicaciones en las que la limpieza es una prioridad.

Tienda online conjuntos tuerca y husillo


Cables chainflex con hasta ISO Clase 1

Cable chainflex CF2 - adecuado para varias clasificaciones de salas blancas ISO

igus® ofrece una amplia gama de cables para su aplicación concreta: 918 tipos de cables con la certificación IPA ISO Clase 1 y 166 tipos de cables con la certificación IPA ISO Clase 2.

Cables chainflex para movimiento


Cables confeccionados

opciones readycable

readycable: cables listos para conectar de acuerdo con sus necesidades. También están disponibles cables compatibles con Bosch Rexroth, , Festo,, Parker, Siemens y muchos otros fabricantes.

Cables confeccionados


Tubos neumáticos resistentes a la abrasión

Tubo neumático chainflex Clean Air para salas blancas

Para las más altas exigencias: no solo son resistentes a la abrasión, sino también al aceite y a los refrigerantes. Estos tubos ya se han instalado en numerosos proyectos de salas blancas con hasta ISO Clase 1.

Tubos neumáticos


Cojinetes de fricción iglidur para salas blancas

Cojinetes de fricción iglidur® para salas blancas

El eje utilizado, la carga, la velocidad y otros factores influyen en el tamaño y la cantidad de las partículas liberadas por el desgaste en la aplicación. Por lo tanto, el material idóneo no puede definirse claramente de antemano.

Tienda de cojinetes de fricción

Soluciones por clase de sala blanca

ISO 14644-1FED STD 209EGMP (no operativo)Partículas máx. (0,5 micras) m³Partículas máx. (0,5 micras) f³Soluciones de igus que cumplen con las especificaciones
1n. a. n. a. Cadena portacables, cables, tubos corrugados,
2n. a. n. a. Ver arriba
31 35 Ver arriba + guías lineales
410 352 Ver arriba
5100A/B3.520100Ver arriba
61.000 35.200997Ver arriba
710.000C352.0009.967Ver arriba
8100.000D3.520.00099.675Ver arriba
9n. a. 35.200.000996.747Ver arriba


Los datos de GMP y FED STD 209E únicamente sirven como una comparación aproximada y no tienen en cuenta otros factores como la contaminación bacteriana. Contáctenos para encontrar la configuración adecuada para su proyecto.

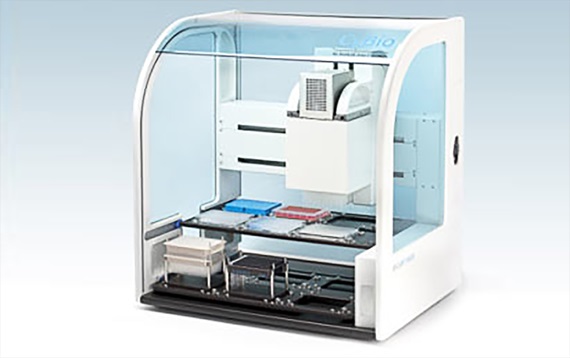

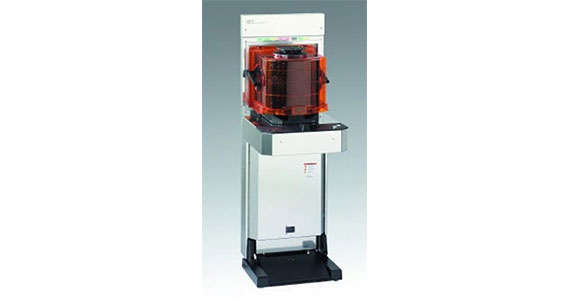

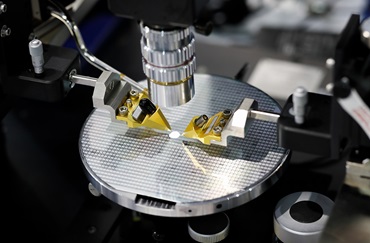

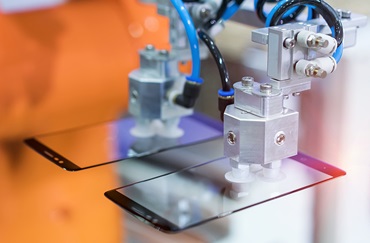

Ejemplos de aplicaciones para salas blancas

Preguntas y respuestas sobre las soluciones igus para salas blancas

¿Los productos para salas blancas satisfacen la creciente demanda?
Dado que los requisitos de calidad de las aplicaciones de la tecnología de salas blancas, así como los de los clientes y las normas de prueba, están en constante crecimiento, igus® trabaja continuamente en la mejora de sus productos. Para ello, igus realiza pruebas sobre la idoneidad de sus productos en salas blancas desde 1997  en su laboratorio de pruebas. Además, los productos correspondientes se prueban externamente por parte del Instituto Fraunhofer.

¿De qué depende la idoneidad para salas blancas de los cojinetes de fricción iglidur?
La idoneidad de los cojinetes de fricción iglidur para salas blancas depende de las partículas de desgaste que se liberan en las aplicaciones. El tamaño y la cantidad de estas partículas de desgaste , sin embargo, depende de lo siguiente:

  • La combinación del eje y el material del cojinete de fricción
  • Otros parámetros como la carga, la velocidad, etc.
Por lo tanto, no hay materiales para salas blancas claramente definidos para nuestros cojinetes, sino que dependen de su uso. Nuestros técnicos estarán encantados de ayudarle a encontrar el material adecuado (formulario de contacto).

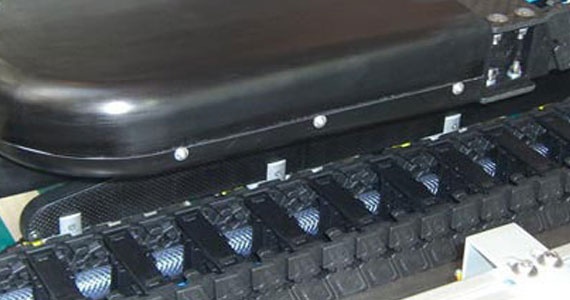

Aplicación de soluciones igus en salas blancas Ejemplo: cadena portacables igus en uso

Más información

Pruebas de salas blancas de igus

Laboratorio de pruebas

Pruebas preliminares de salas blancas en el laboratorio de igus.

Pruebas de sala blanca

Folleto de productos para salas blancas

Folleto de todos nuestros productos para salas blancas

Clases de salas blancas de nuestros productos e información sobre la directiva RoHs y la compatibilidad con ESD.

Descargar PDF (7,6 MB)

Información sobre ESD

Soluciones para salas blancas y aplicaciones ESD

Más información sobre el material igumid para aplicaciones ESD.


Conductividad permanente y sin mantenimiento con igumid ESD
