Indicaciones de montaje para el Sistema de Cadena Portacable E4.1

E4.1 montaje - asemblaje de dos piezas de metro individuales
E4.1 - Cambio de un eslabón único en una Cadena portacables montada

Montar Cadenas Portacables y tubos portacables

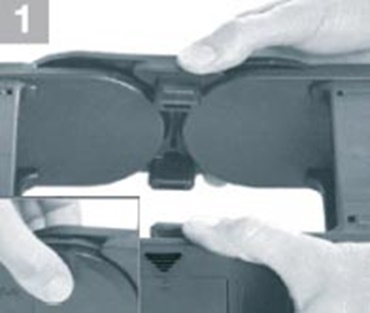

Sistema E4.1, montaje Quite Vd. los travesaños de apertura de los primeros tres eslabones, a continuación junte Vd. los dos extremos.

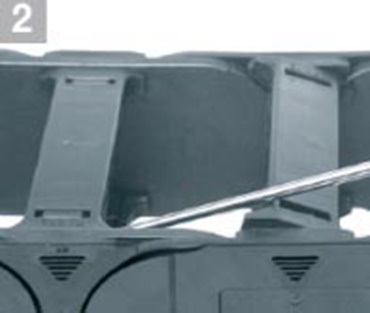

Sistema E4.1, montaje Montar el mallete de apertura; presionar y levantar con un destornillador

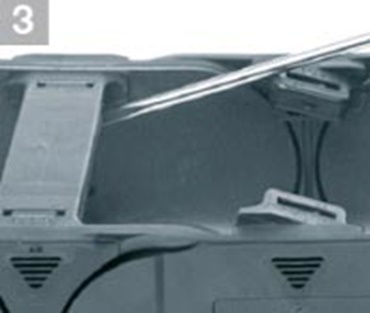

Sistema E4.1, montaje Montar, presionar y levantar el clip (en Cadenas Portacables semincontinuas)

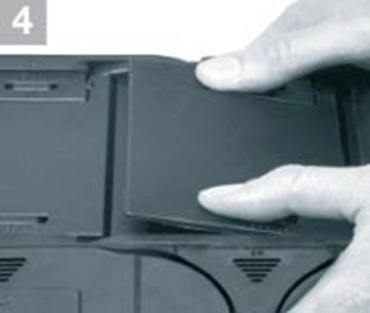

Sistema E4.1, montaje Tubo portacables: Montar la tapa/base - colocar en ángulo y encastar

Desmontar Cadenas Portacables y tubos

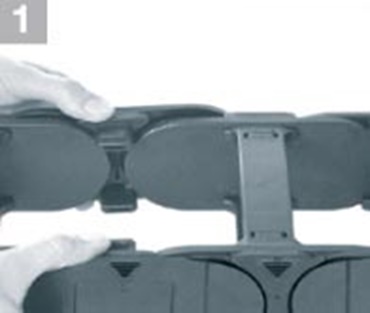

Sistema E4.1, desmontaje Desmontar los malletes, los clips, las tapas y las bases de la lengüeta exterior...

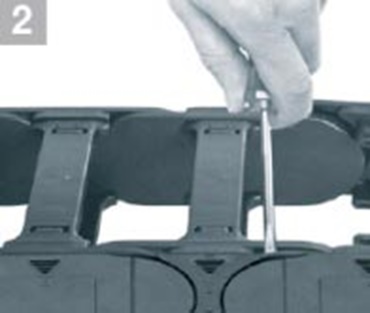

Sistema E4.1, desmontaje Introducir el destornillador en la ranura de la parte lateral y soltar levantando...

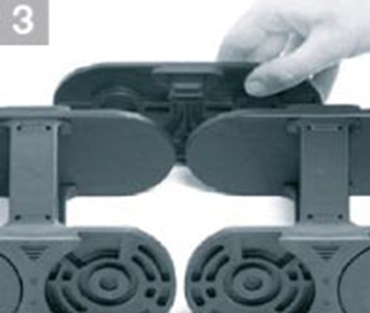

Sistema E4.1, desmontaje …retirar la lengüeta lateral hacia el lado…

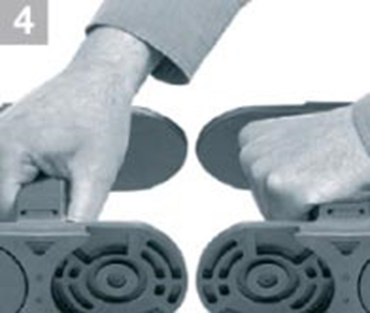

Sistema E4.1, desmontaje ... separar los eslabones de la cadena

Abrir Cadena Portacable

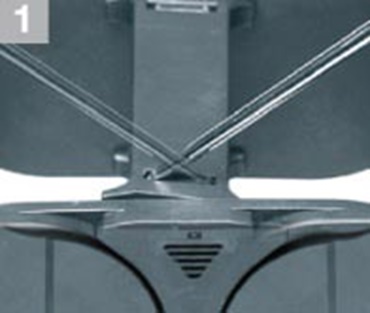

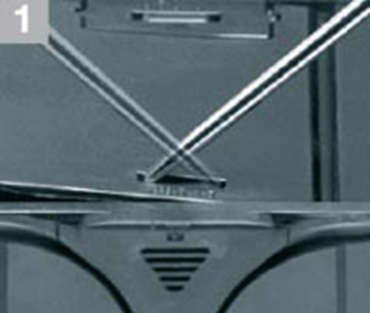

Sistema E4.1, montaje Desmontar los malletes de apertura - Insertar el destornillador y levantar

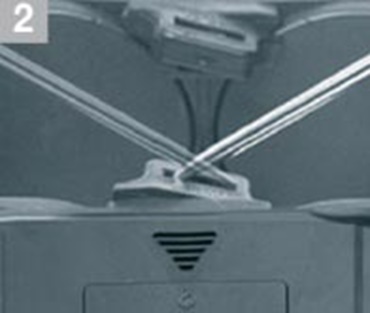

Sistema E4.1, montaje Desmontar el clip - Insertar el destornillador y levantar

Abrir tubo portacables

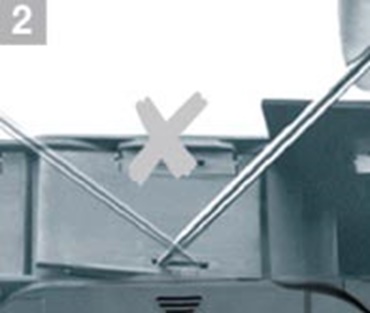

Sistema E4.1, montaje Desmontar tapa/base - Insertar el destornillador y levantar
Sistema E4.1, montaje ¡Para abrir basculando separar sólo un lado!
