Configurador de drylin® T - freno manual

Solicite un sistema completo

Configuración en solo unos pocos pasos:

1. Seleccione el número de carros
2. Seleccione el tipo de carro
3. Introduzca la longitud del carro en mm
4. Seleccione las opciones del carro
5. Seleccione las opciones del raíl

Nota:

Encontrará más información en las fichas y planos técnicos así como en los enlaces que se muestran a continuación. Por ejemplo, especificaciones sobre los tipos de cojinetes flotantes y las instrucciones de instalación.

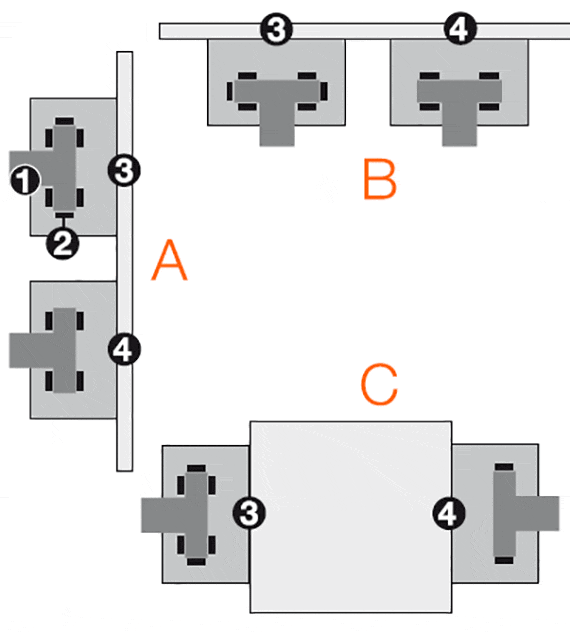

A:Versión con cojinete flotante en el eje Z
B:Versión horizontal con cojinete flotante en el eje Z
C:Versión horizontal con el carro lateral y cojinete flotante en el eje Y:
1

Raíl

2

Elementos de deslizamiento

3

Carro con cojinete precargado

4

Carro con cojinete con holgura LLZ o LLY

Aplicación con cojinete flotante

drylin® TK HKA – sistema completo con freno manual

Paso 1

Seleccione el tamaño de instalación del carro lineal.

technical drawing
Tamaño de instalación del carro lineal:
Siguiente
Información técnica drylin® T
Reglas de diseño drylin® T

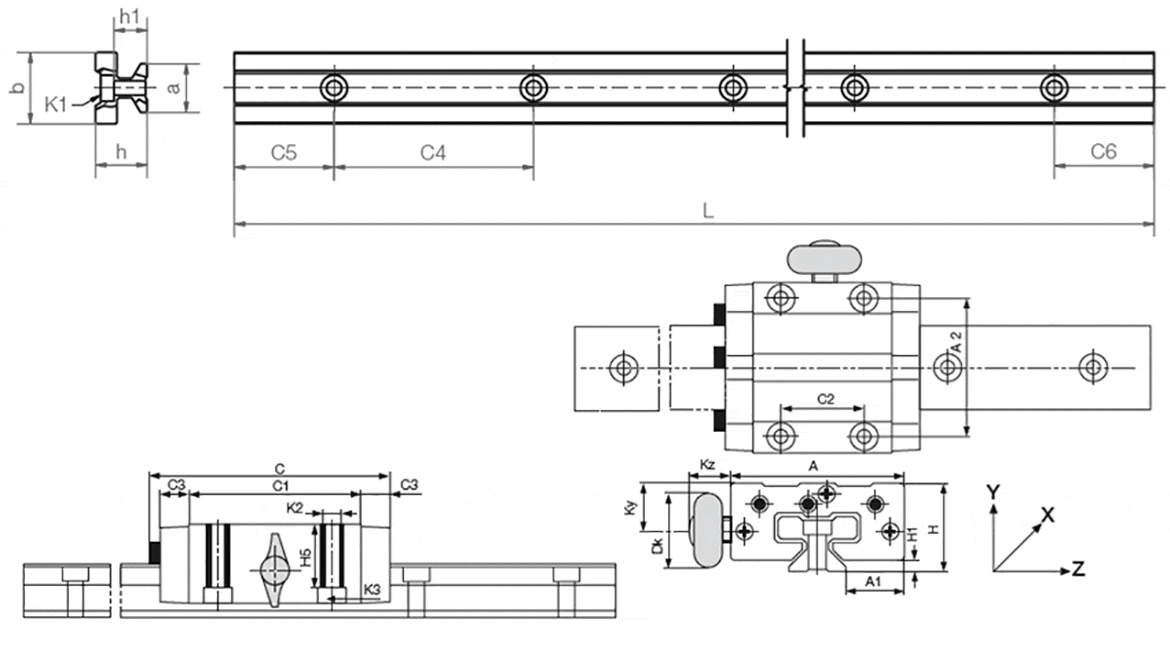

Plano técnico de un sistema drylin® T con freno manual

Información técnica y tamaños


Raíles de guiado

Referencia Peso
[kg/m]		 L
máx.		 a
-0,2		 C4 C5
mín.		 C5
máx.		 C6
mín.		 C6
máx.		 h h1 K1 para tornillo
DIN 912		 b ly
[mm4]		 lz
[mm4]		 Wby
[mm4]		 Wbz
[mm4]
TS-01-15 0,6 4.000 15 60 20 49,5 20 49,5 15,5 10 M4 22 6.440 4.290 585 488
TS-01-20 1 4.000 20 60 20 49,5 20 49,5 19 12,3 M5 31 22.570 11.520 1.456 1.067
TS-11-20   4.000 20 120 20 79,5 20 79,5 19 12,3 M5 31 12.140 6.360 780 620
TS-01-25   4.000 23 60 20 49,5 20 49,5 21,5 13,8 M6 34 34.700 19.300 2.041 1.608
TS-01-30   4.000 28 80 20 59,5 20 59,5 26 15,8 M8 40 70.040 40.780 3.502 2.832
Modelo estándar con agujeros simétricos C5: C6

Carros guía

Referencia Peso
[kg]		 H
±0,35		 A C A1
±0,35		 A2 C1 C2 C3 H1
±0,35		 H5 Rosca K2 Par de apriete
máx.
[Nm]		 K3 para tornillo
DIN 912
TW-01-15 0,11 24 47 74 16,0 38 50 30 9 4,0 16,0 M5 1,5 M4
TW-01-20 0,19 30 63 87 21,5 53 61 40 10 5,0 19,8 M6 2,5 M5
TW-01-25 0,29 36 70 96 23,5 57 68 45 11 5,0 24,8 M8 6,0 M6
TW-01-30 0,50 42 90 109 31,0 72 79 52 12 6,5 27,0 M10 15,0 M8

Tamaño del freno manual

Referencia Tamaño Kz Ky Dk Rosca del freno
TW-01-15-HKA 15 19 11,5 20 M6
TW-01-20-HKA 20 18 15 28 M8
TW-01-25-HKA 25 17 19 28 M8
TW-01-30-HKA 30 20 21,5 28 M8
