Serie 210

[[Para nuevas construcciones, le recomendamos la optimización técnica con las cadenas portacables de la Serie 4.21 con el juego modular de la E4.1 de igus®

Para cualquier pregunta, por favor contácte Vd. su contacto igus®. Gracias por su comprensión a las series E4.21

Aquí puede configurar su sistema de cadenas portacables. Todos los datos introducidos y todas las modificaciones se transfieren a la lista de piezas que se encuentra al final de la página.

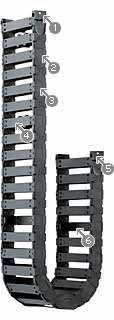

Series 210 - cadenas con travesaños en cada eslabón

1º Opciones de montaje en todas partes
2º Contorno exterior resistente a la suciedad
3º Diseño bonito
4º Separadores estándar/con cierre
5º Elementos de alivio de tensión integrable
6º Travesaños desmontables en los dos lados

Anchura interior Bi: 30 hasta 120 mm
radio flexible R: 38 hasta 200 mm
paso: 30,5 mm por eslabón = 33 eslabones/m
(1007mm)

Cuándo utilizar la Serie 210

Cuando se requiere una versión a bajo nivel sonoro
En caso de velocidades y aceleraciones extremadamente altas
Para recorridos pequeños
Para altas cargas adicionales

Cuándo no utilizar la Serie 210

Si se desea una cadena portacables de vibraciones extremadamente bajas
sistema E3
Si se requiere una cadena portacables ó un tubo portacables con apertura por presión en un lado por razones económicas
E2/000 cadena portacables
Cuando se necesita un tubo portacables con apertura lateral a buen precio
E2 R100

Programa de suministro y medidas de montaje


Art. n.º :
Ancho interior Bi [mm]:
Radio de curvatura R [mm]:
Recorrido S [mm]:
Extremo fijo dM [mm]:
Longitud de la cadena^** [mm]:
Número de eslabones :
Ancho exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Peso por eslabón [g]:
Peso [kg/m]:
* La altura requerida de holgura es HF = H + 30 mm (a 1,5 kg/m de carga adicional), esto se debería observar para todo tipo de aplicaciones. Si el espacio es particularmente reducido, por favor no dude en ponerse en contacto con nosotros.
** El largo calculado corresponde al largo de la cadena sin los soportes de montaje.

A= extremo móvil, B= extremo fijo
paso: 30,5 mm
eslabones por m: 33 eslabones
carrera: S
longitud de cadena = S/2 + K

Distancia entre apoyo

La longitud autosoportada depende de la carga adicional
eje X: longitud autosoportada en m FLB/FLG
eje Y carga adicional en kg/m
escala inferior: carrera S en m
FLB = cadena portacables autosoportada con flexión permitida
FLG = cadena portacables con carrera recta en ramal superior

Índice de precios:

Principio de apertura :

Contacto personal

Ejemplos de aplicación 3D-CAD Pedido de muestras y catálogo Llamada de Expert para Cadenas Portacable Cálculo de vida útil Archivo PDF Preguntas al experto en el producto

Construír con igus®

Versión silenciosa

Sistema de conexión integrado

Gran variedad de divisores interiores

14 anchuras y 9 radios de curvatura

Datos de construcciónOtras informaciones sobre la "aplicación sin apoyos"

Datos de construcciónOtras informaciones sobre la "aplicación deslizante"

Indicaciones de montaje

Otros tipos de montaje

Datos técnicos

Descargas de tracción

Configurar la subdivisión interior y los cables

1. Separadores

2. Bases insertables

Programa de suministro


suelto	montado
Por . eslabón

Use el Configurador para la subdivisión del espacio interior y para el llenado con cables.

Acceder al configurador


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:

Opción 1: separadores

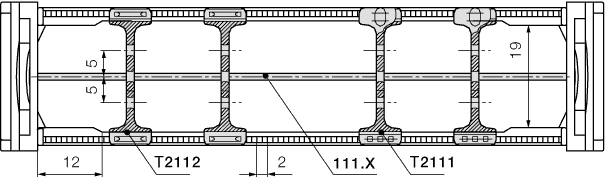

separadores pueden ser puestos en la posición requerida en la sección del conductor y son movibles. El separador estándar pieza nº T2102 se usa para separador interior vertical. También puede ser usado para formar divisiones simples verticales/horizontales gracias a sus ranuras. Gracias a las ranuras especiales en los travesaños de las series 210, cadenas portacables, el separador de ranuraspieza nº T2111 puede ser fijado en el sitio en intervalos de 2 mm.

Programa de suministro


suelto	montado
Por . eslabón

Use el Configurador para la subdivisión del espacio interior y para el llenado con cables.

Acceder al configurador


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Anchura [mm]:
Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:

Opción 2: Bandejas de ancho completo

esta posibilidad tiene sentido cuando se usa muchos cables delgados con diámetro similar ó igual. El separador T2102 forma la base por la que las bandejas extremo a extremo se introducen. Gracias a las ranuras especiales en los travesaños de las series 210, cadenas portacables, el separador de ranuraspieza nº T2111 puede ser fijado en el sitio en intervalos de 2 mm.

Elementos de unión

Polímero-oscilante

Plástico, oscilante de un lado

Resistente a la corrosión

Montaje universal

Para carreras cortas y largas

Para espacios reducidos

Para fijaciones rígidas

Art. n.º :

Descargas de tracción

Carriles de guiado

"Super carril" de aluminio , versión" básica"

1. Partes laterales del carril, aluminio, 2 m

2. Barra deslizante, plástico, 2 m

3. Banda de deslizamiento de plástico*, lateral, 2 m

4. Base de sujeción, aluminio

5. Perfil C, acero galvanizado

6. Tornillo con exágono interior M6 x 16

7. Tuerca móvil M6

8. Racor de interfaz "Básico", plástico

10. Perfil amortiguador, goma

* sin banda de deslizamiento a petición

"Super carril" de aluminio - el estándar de igus®

El "Super carril" de aluminio es un sistema de carriles modular para carreras largas (para el deslizamiento de las Cadenas). El "super carril" de aluminio está disponible en versión básica económica y puede ser potenciado para los servicios durísimos. Su utilización universal le vale ser el nuevo sistema de carriles estándar recomendado por igus®.

Varias posibilidades de fijación mediante los soportes, las bases de sujeción y las piezas conectoras
Bandas de deslizamiento laterales para proteger contra el desgaste en caso de altas velocidades
Resistencia a la corrosión gracias al aluminio resistente al agua del mar
Montaje flexible - conecta con la planta de ayuda, independiente de la longitud de perfil y de la posición del interfaz de la sección del carril


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:


Art. n.º :

Pc. Añadir a la lista de piezas

Online Services:

Datos de construcciónOtras informaciones sobre la "aplicación deslizante"

Excelentes niveles de desgaste y sonoros
Montaje extremadamente sencillo y universal

1. Piezas conectoras

2. Barra deslizante de plástico

3. Base de sujeción

4. Banda de deslizamiento

5. Perfil C

Lista de piezas

Contacto personal

Términos comerciales generales Impresión Notas generales Declaración sobre la protección de datos privados

colgante máx. [m]	40
en posición vertical máx. [m]	3
lateralmente sin soportes máx. [m]	1
Recorridos largos máx. [m]	120
circular	con trabajo suplementario

Material eslabones	igumid G
Temperatura admisible mín. [°C]	-40
Temperatura admisible máx. [°C]	120
Velocidad de deslizamiento máx. [m/s]	10
Aceleración deslizante máx. [m/s²]	50
Velocidad FLG máx. [m/s]	20
Aceleración FLG máx. [m/s²]	200
Velocidad FLB máx. [m/s]	3
Aceleración FLB máx. [m/s²]	6
Clase de inflamabilidad eslabones	VDE 0304 IIC UL94 HB
